立式气动冲孔加工工装设备结构设计

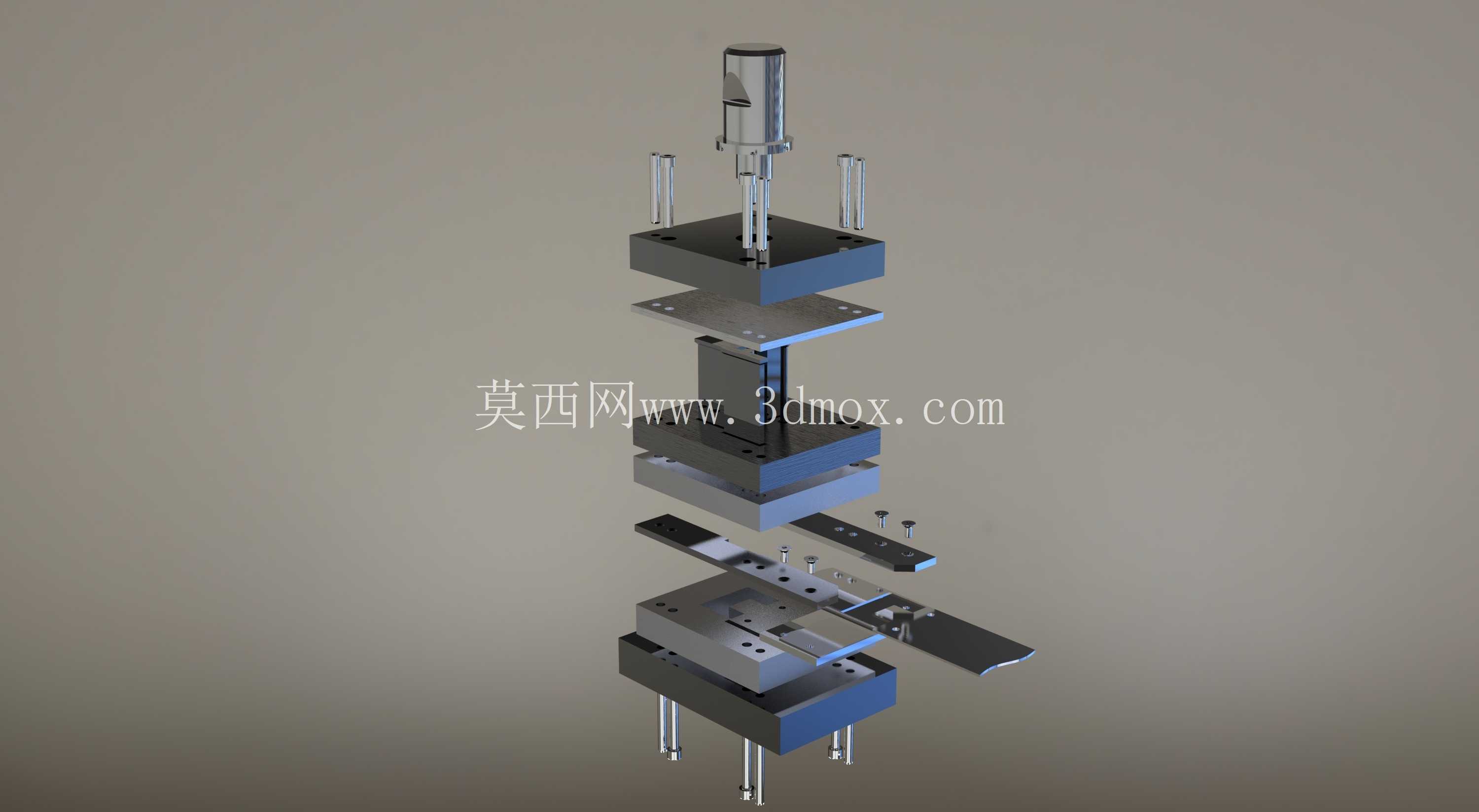

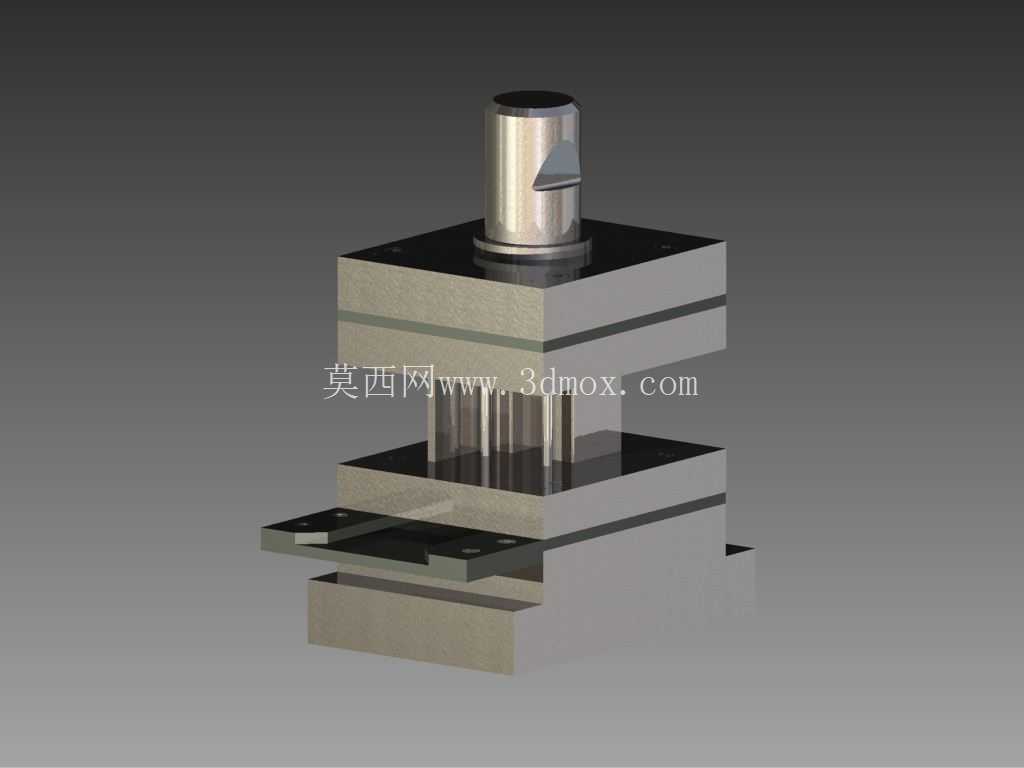

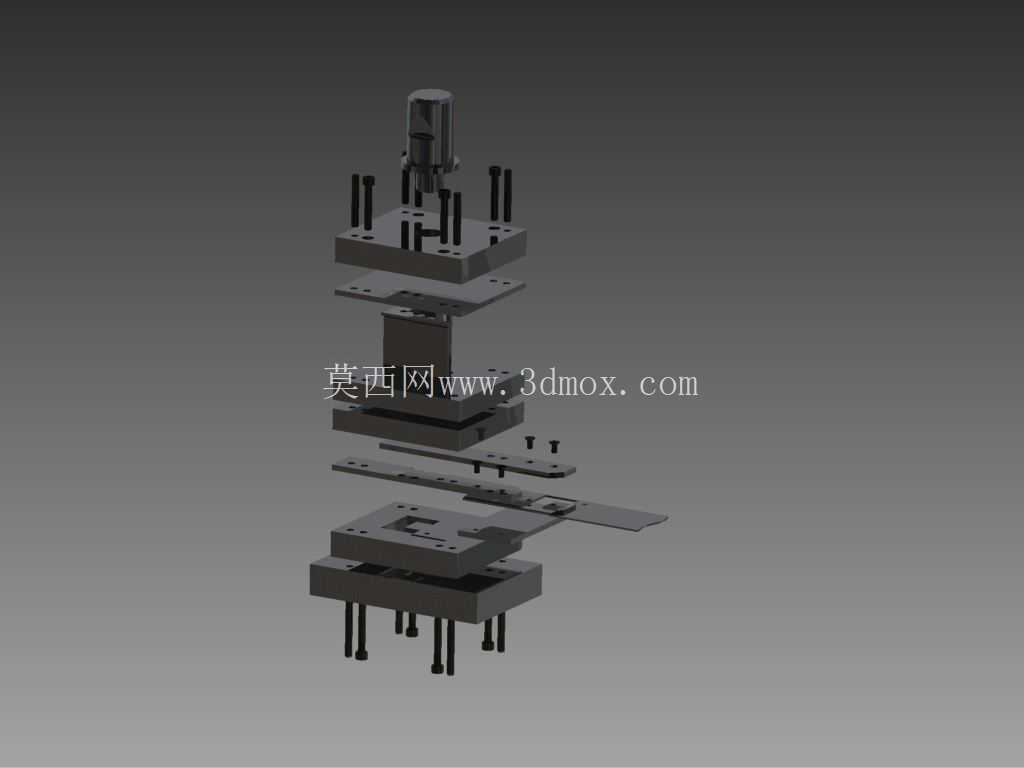

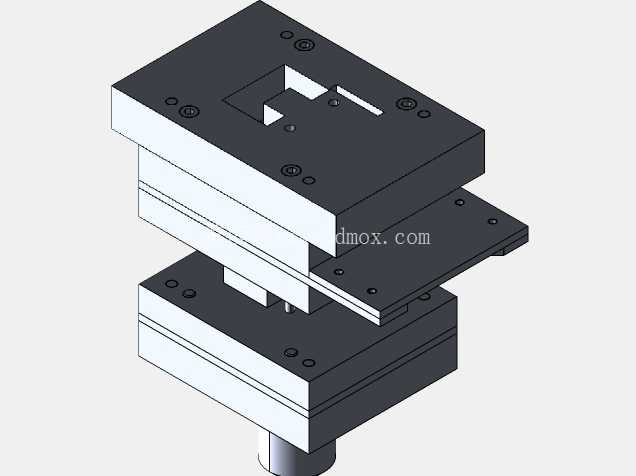

　　这套冲孔工装的整体结构采用立式四柱导向布局，在实际五金冲压加工场景中，主要用于薄金属板材、带材的连续冲孔工序，适配小型五金件、电子接插件、小型钣金支架的批量冲孔加工，可直接集成到小型自动化生产线的工位段，也可作为独立工位完成单工序冲孔作业。从结构功能来看，顶部的驱动单元采用直线往复执行元件，输出端连接上模安装板，四根导向光轴分布在安装板四角，配合直线轴承完成上下运动的导向，全程保证上模的运动垂直度，避免冲孔过程中出现凸模偏磨、毛刺超差的问题。上模部分采用快换式凸模安装结构，可根据不同孔径、孔位的加工需求快速更换凸模组件，无需拆解整个上模座，大幅缩短换型调试的时间。

　　中间设置的卸料板采用弹性缓冲结构，冲孔作业时先接触待加工板材完成压紧，再由凸模完成冲孔动作，避免板材在冲孔瞬间出现翘曲变形，保证孔位的位置度公差控制在±0.02mm范围内，冲孔断面的光亮带占比可稳定达到板厚的三分之一以上，满足常规五金件的装配精度要求。下模部分设置有可调式定位挡块，可根据待加工工件的外形尺寸调整定位边界，适配长度在200mm以内、宽度在120mm以内的条状或片状工件加工，下模座内置废料滑落通道，冲孔产生的废料可直接通过通道落入下方的废料收集盒，无需人工频繁清理作业面，减少停机清理的辅助时间。

　　整套工装的安装底座采用标准安装孔位设计，可直接固定在常规400mm×600mm规格的设备工作台面上，整体高度控制在580mm左右，安装时无需额外改造工作台结构，对接车间现有压缩空气气源即可完成调试投产。设计过程中充分考虑了作业安全性，上下模的合模行程设置有硬限位保护，避免误操作导致的模具碰撞损坏，导向轴的端部设置有限位挡圈，防止上模座超程脱出。在实际使用场景中，这套工装可适配0.1mm到3mm厚度的冷轧钢板、铝板、铜板等常见金属板材的冲孔加工，更换对应材质的凸凹模后，也可完成薄绝缘板、塑胶片材的冲孔作业。

　　结构上所有承力部件均采用45号钢调质处理，关键导向部位做表面淬火处理，长期高频作业下的磨损量可控制在合理范围内，日常维护仅需定期给导向轴加注润滑脂、检查凸凹模的刃口磨损情况即可，维护难度低，适合中小型五金加工车间的批量生产使用。不同于大型冲压设备的大吨位设计，这套工装的冲压力度匹配小型冲孔作业需求，能耗更低，作业时的噪音也远低于传统冲床，对于加工批量不大、孔位精度要求较高的小型工件加工场景，具备更高的投入产出比。整套结构的三维建模过程中，所有配合面均按照实际加工公差做了间隙预留，凸模与卸料板的配合间隙、凸凹模的冲裁间隙都按照不同加工板材的厚度做了参数化设置，建模时可直接调整间隙参数快速适配不同加工需求，不需要重新绘制整套模型，能够大幅缩短同类工装的设计周期。
