养蜂作业专用便携喷烟装置结构设计

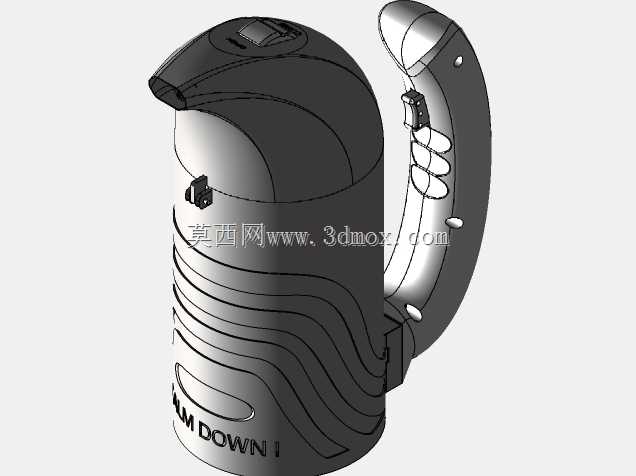

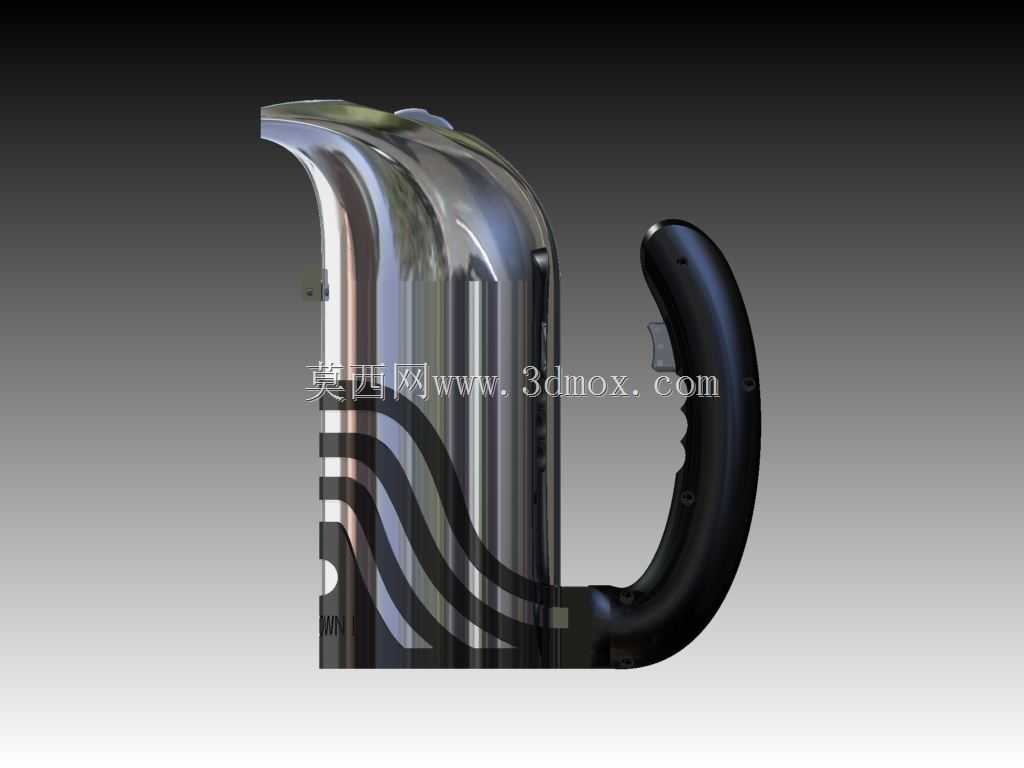

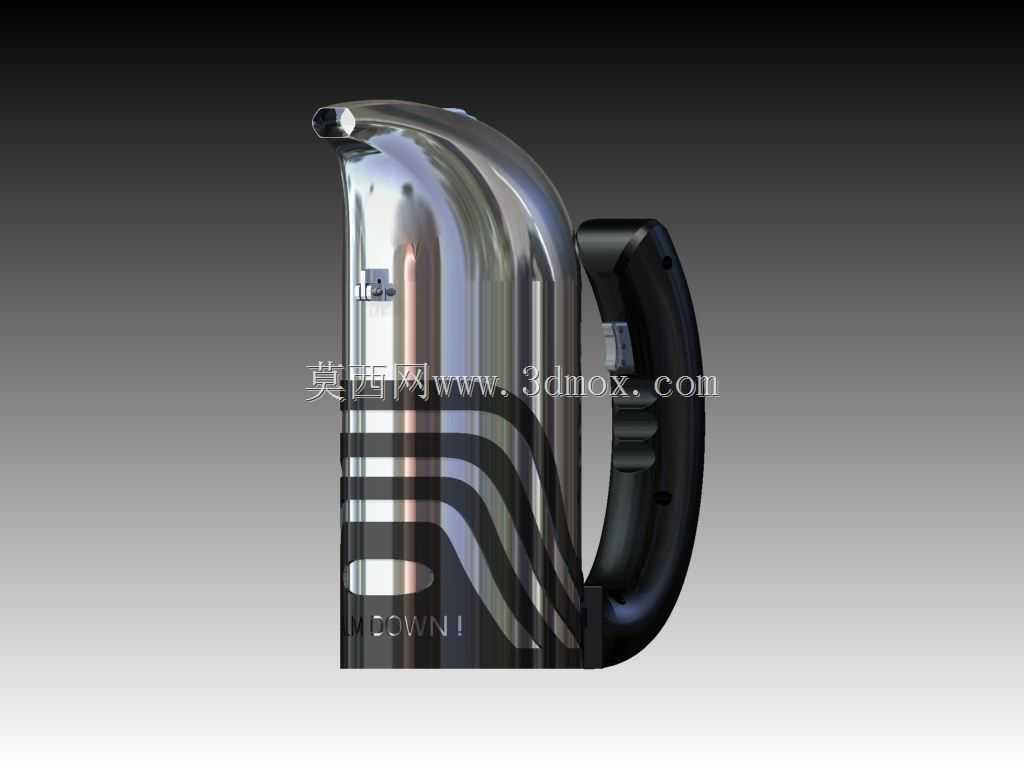

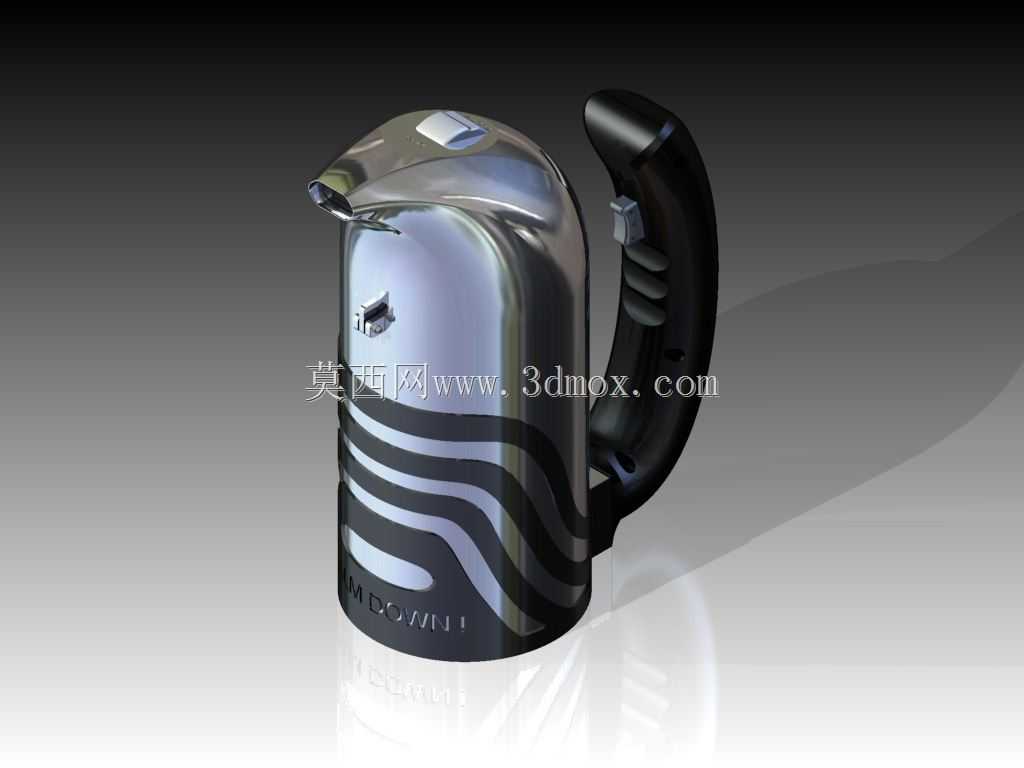

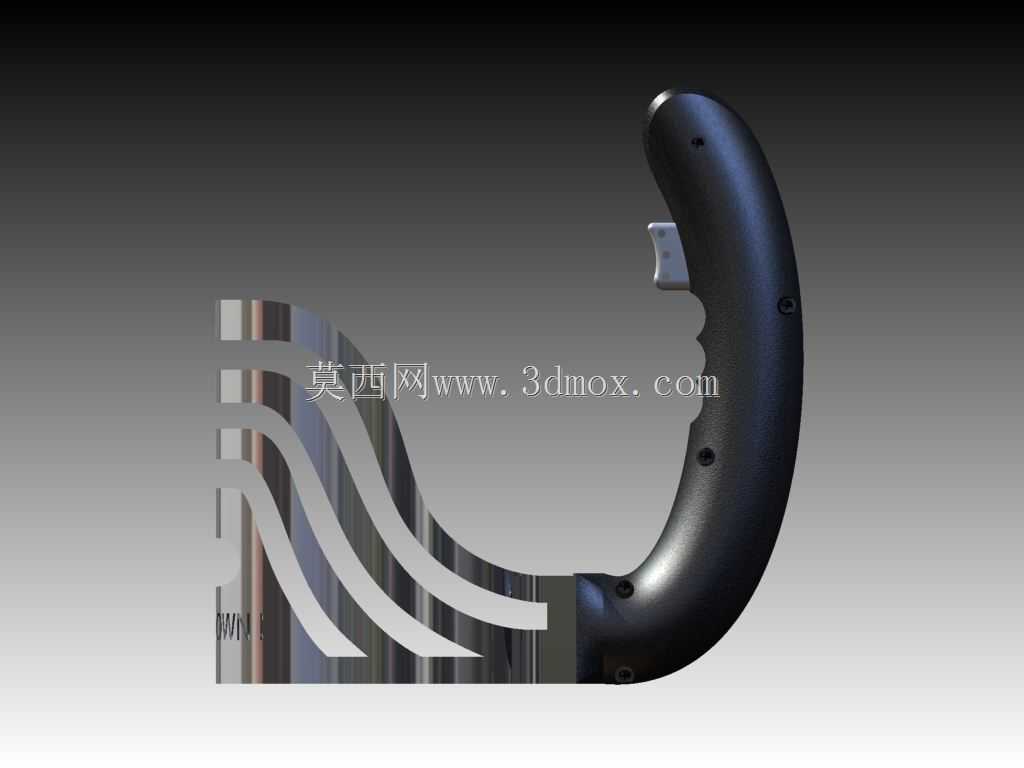

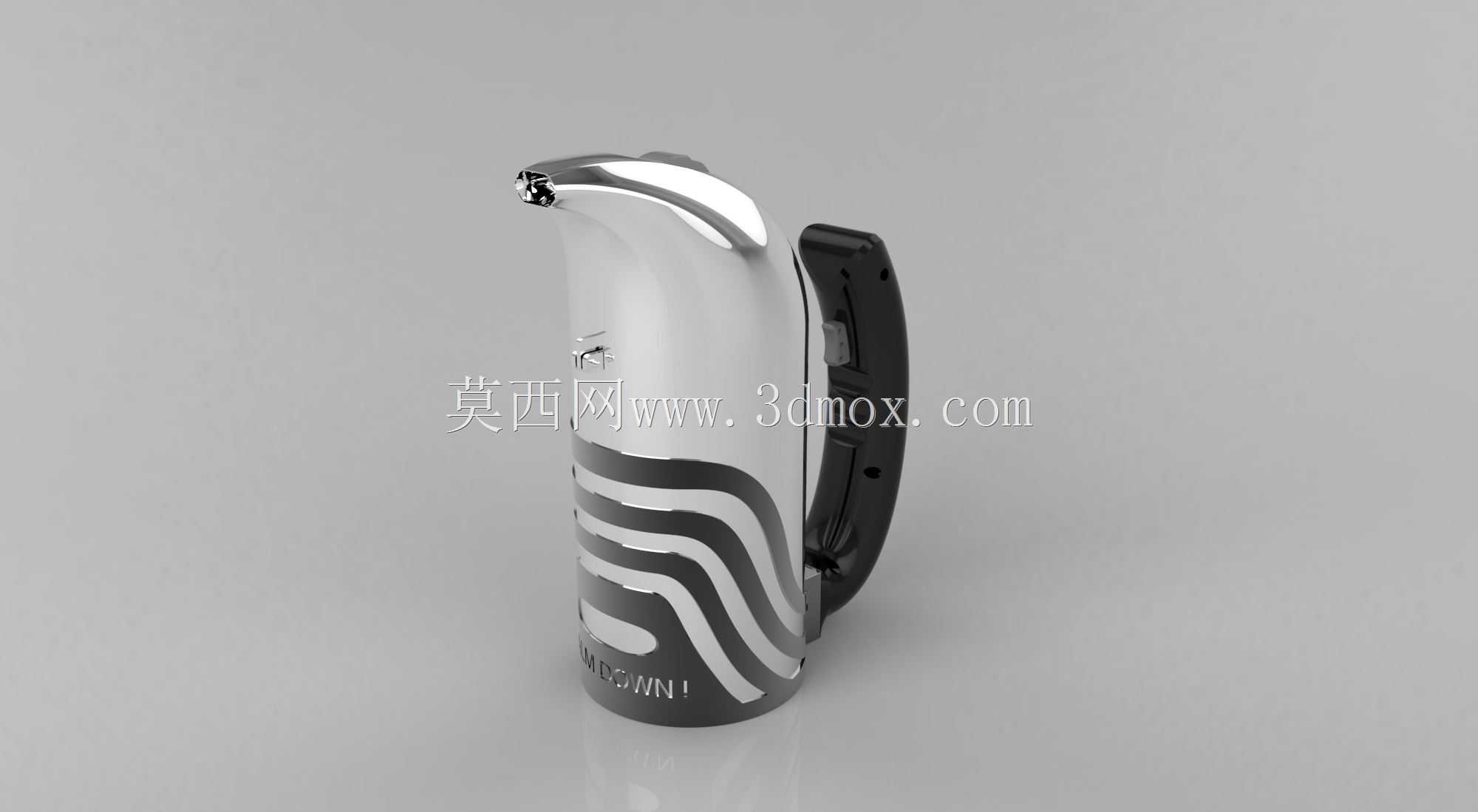

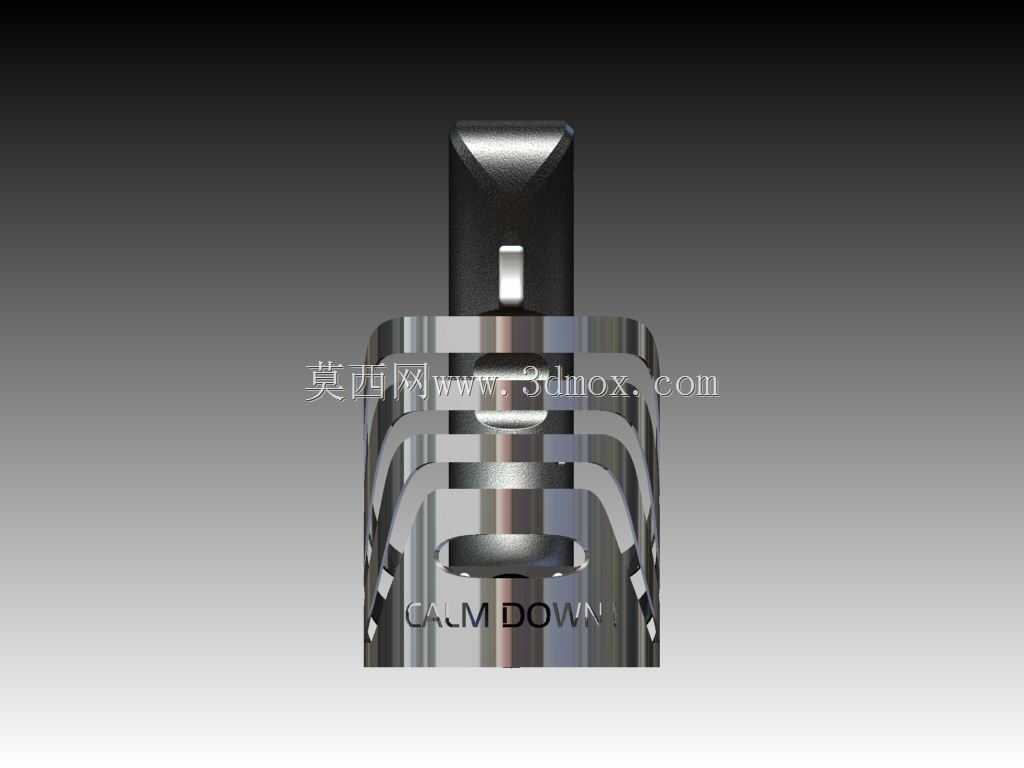

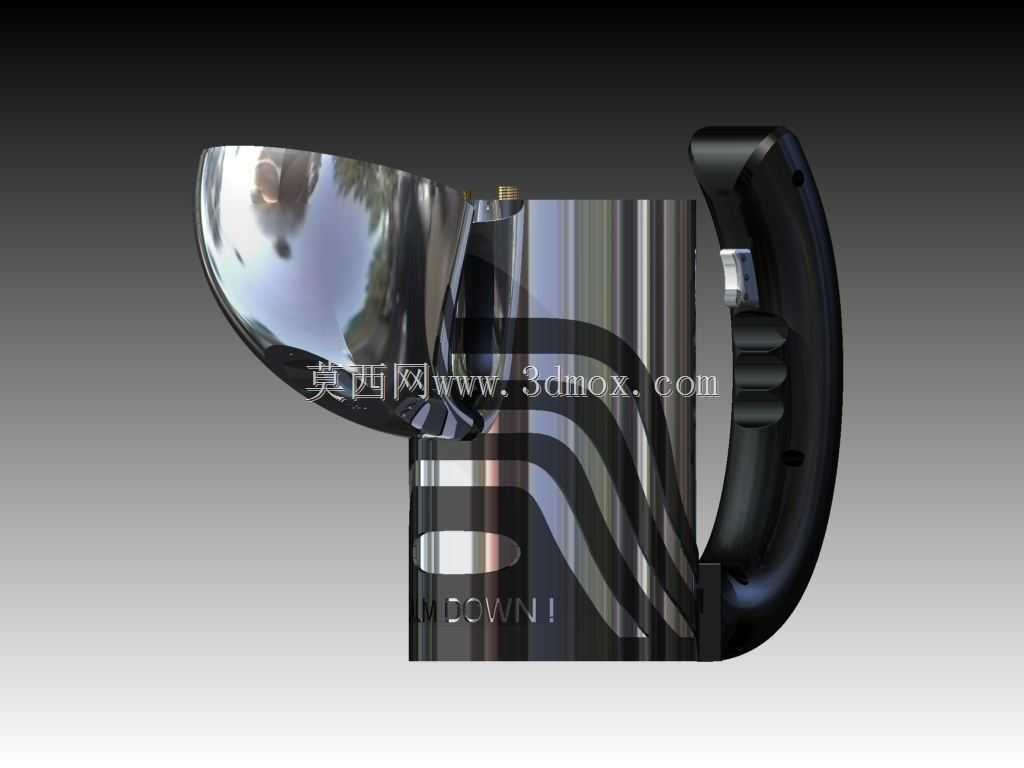

　　这款喷烟装置主要面向养蜂生产的日常查蜂、取蜜、分蜂等作业场景，核心作用是通过输出可控量的烟雾，安抚蜜蜂情绪、驱散蜂团，避免养蜂人员操作时被蜇刺，同时减少对蜂群正常秩序的干扰。不同于市面常见的电动喷烟器或简易鼓风式喷烟壶，该结构采用压缩空气作为动力源，摒弃了高速旋转的风扇部件，从根源上避免了扇叶转动可能对蜜蜂造成的机械伤害，也无需依赖大容量电池供电，不存在户外作业中途断电无法使用的问题，适配偏远无供电条件的蜂场使用需求。整体外形采用类水壶的一体化握持结构，主体储压罐体搭配符合人体工学的弧形侧置手柄，单手握持即可完成全部操作，罐体表面设置有凹凸防滑纹路，即便在沾有蜂蜜、蜂蜡的湿滑操作场景下，也能保证握持稳定性，不会轻易脱手滑落。

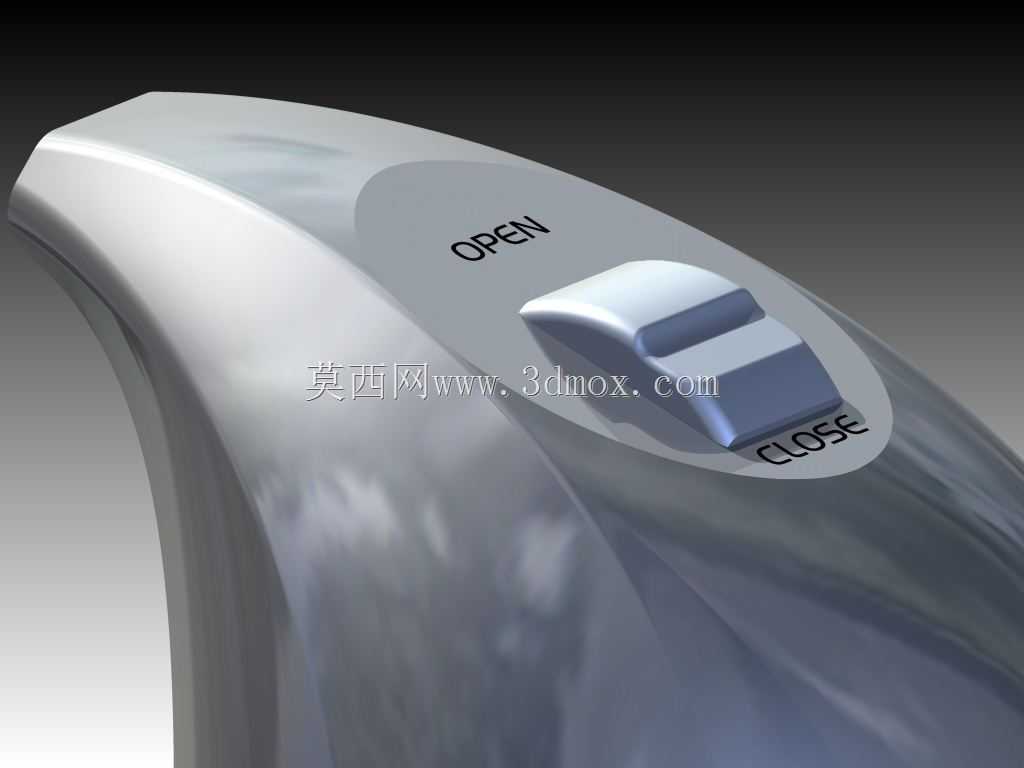

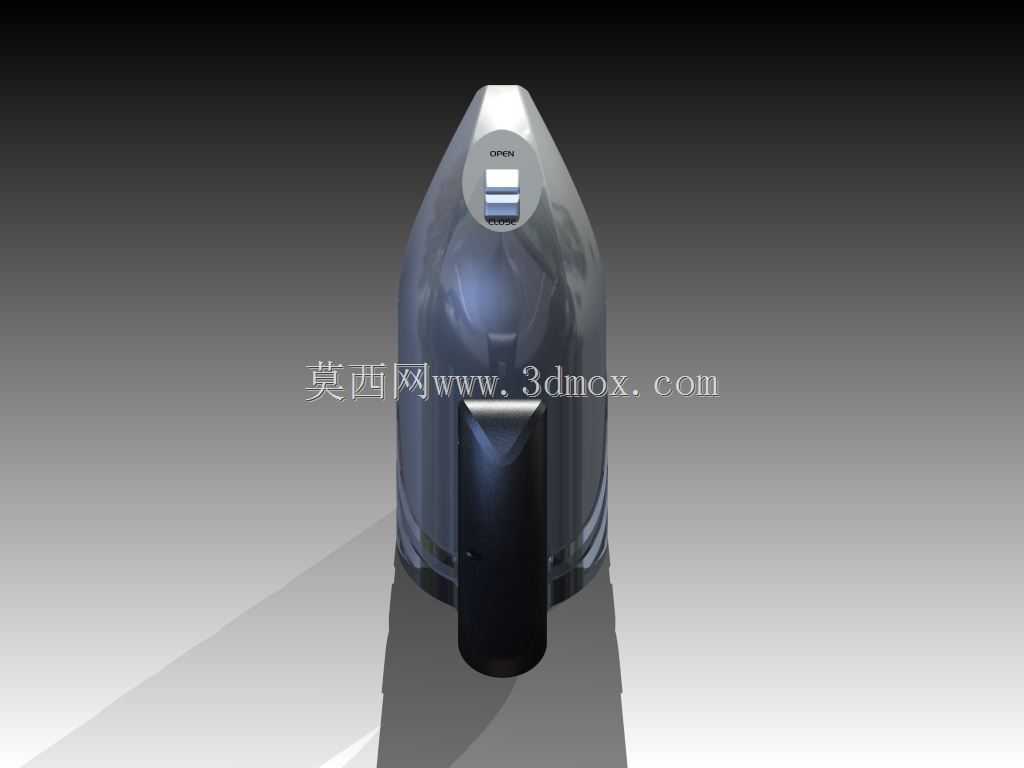

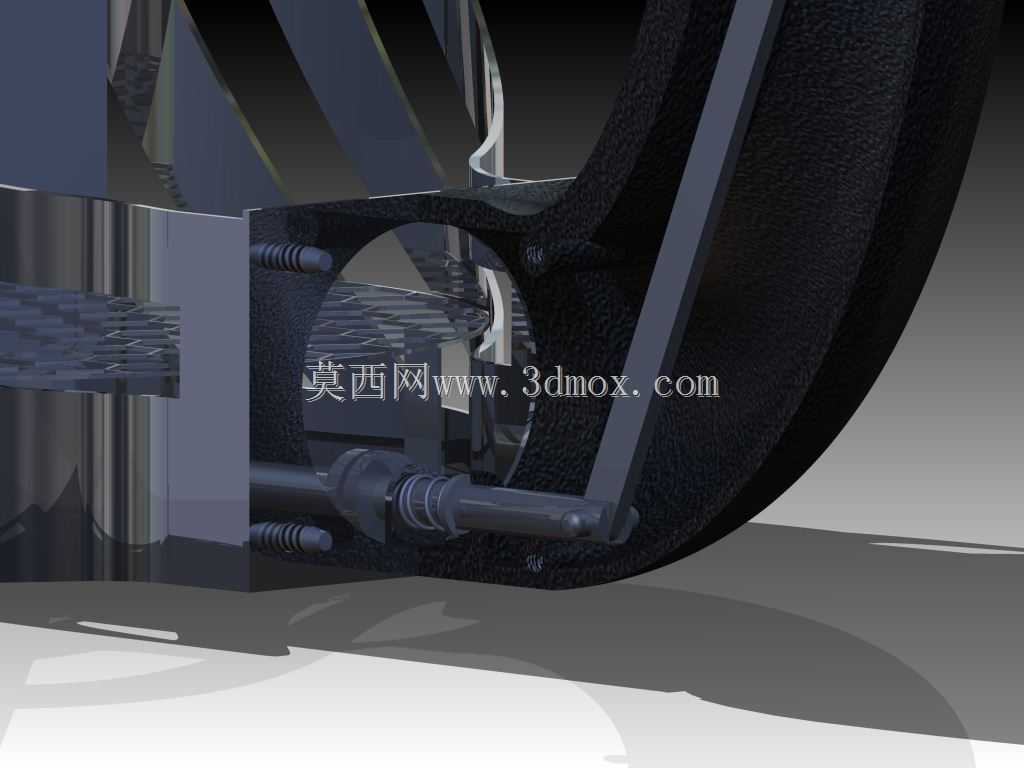

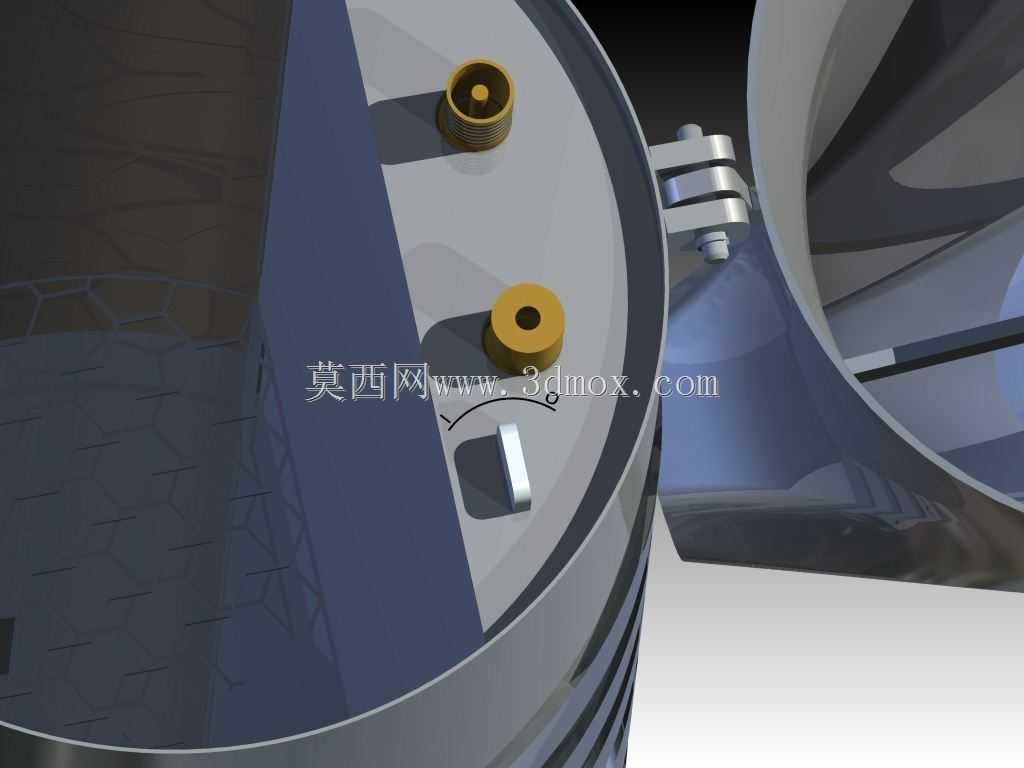

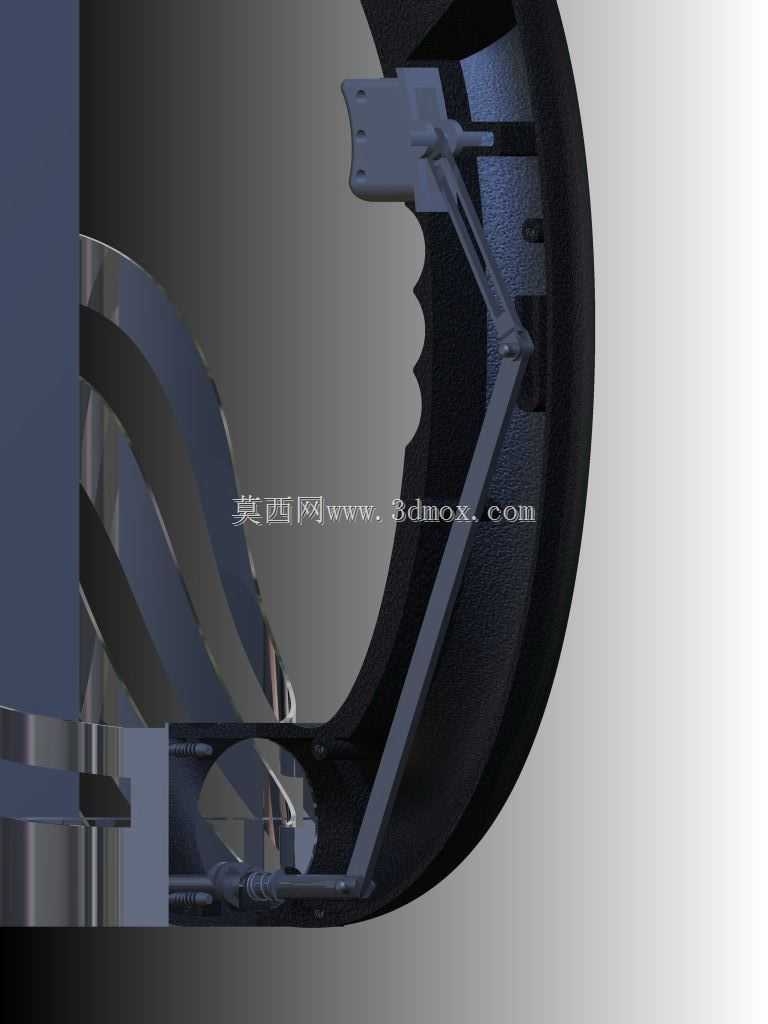

　　结构设计上优先考虑易加工、易拆卸的特性，所有零部件均采用常规加工工艺即可生产，无需开制复杂模具，大幅降低了制造成本。储压部分采用矩形承压结构，相比同容积的常规圆柱除臭剂瓶，储气容量提升40%以上，额定工作压力设定为1.5bar，结构承压冗余达到两倍额定压力，在3bar压力位置设置独立安全阀，超压时自动泄压，避免罐体爆裂风险。充气接口兼容常规手压脚泵、小型空气压缩机的通用接头，数秒即可完成加压作业，无需复杂的充气配套设备。出烟量调节采用顶部滑动式拨钮结构，拨钮采用耐冲击的LCP塑料材质，操作逻辑类似手枪保险，滑动拨钮即可调整出烟通道的开度，精准控制烟雾输出量，适配不同蜂群规模、不同作业场景的烟雾需求。储气罐采用快拆锁止结构，

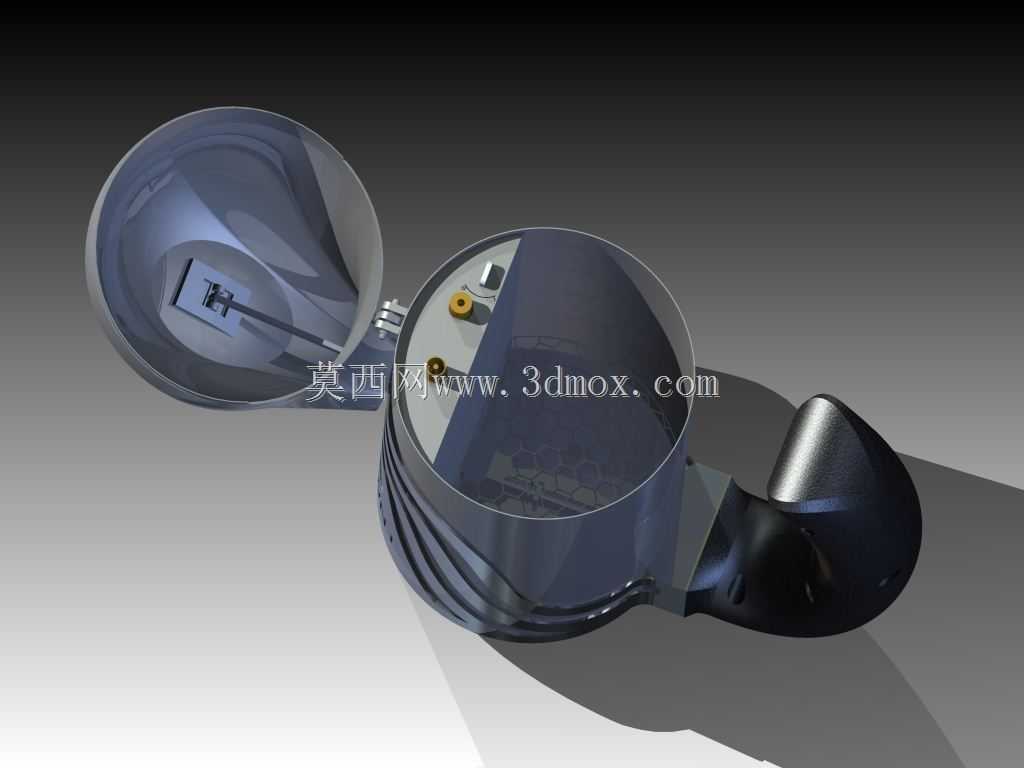

　　仅需转动锁止旋钮即可完成罐体拆卸，无需额外工具，方便日常添加发烟物料、清理内部积碳；罐体与外壳之间预留3mm隔热间隙，可填充隔热材料，避免长时间出烟时外壳温度过高烫伤操作人员。所有连接部位均采用密封结构设计，加压后无气体泄漏问题，单次加压可满足单群蜂完整查蜂作业的烟雾需求，无需中途反复加压。整体结构无复杂精密部件，日常维护仅需定期清理出烟口积碳、检查密封胶圈老化情况即可，非专业人员也能完成全部维护操作，适配养蜂从业者普遍缺乏专业设备维修能力的实际使用场景。
