啤酒包装用布雷威克斯皇冠密封瓶盖

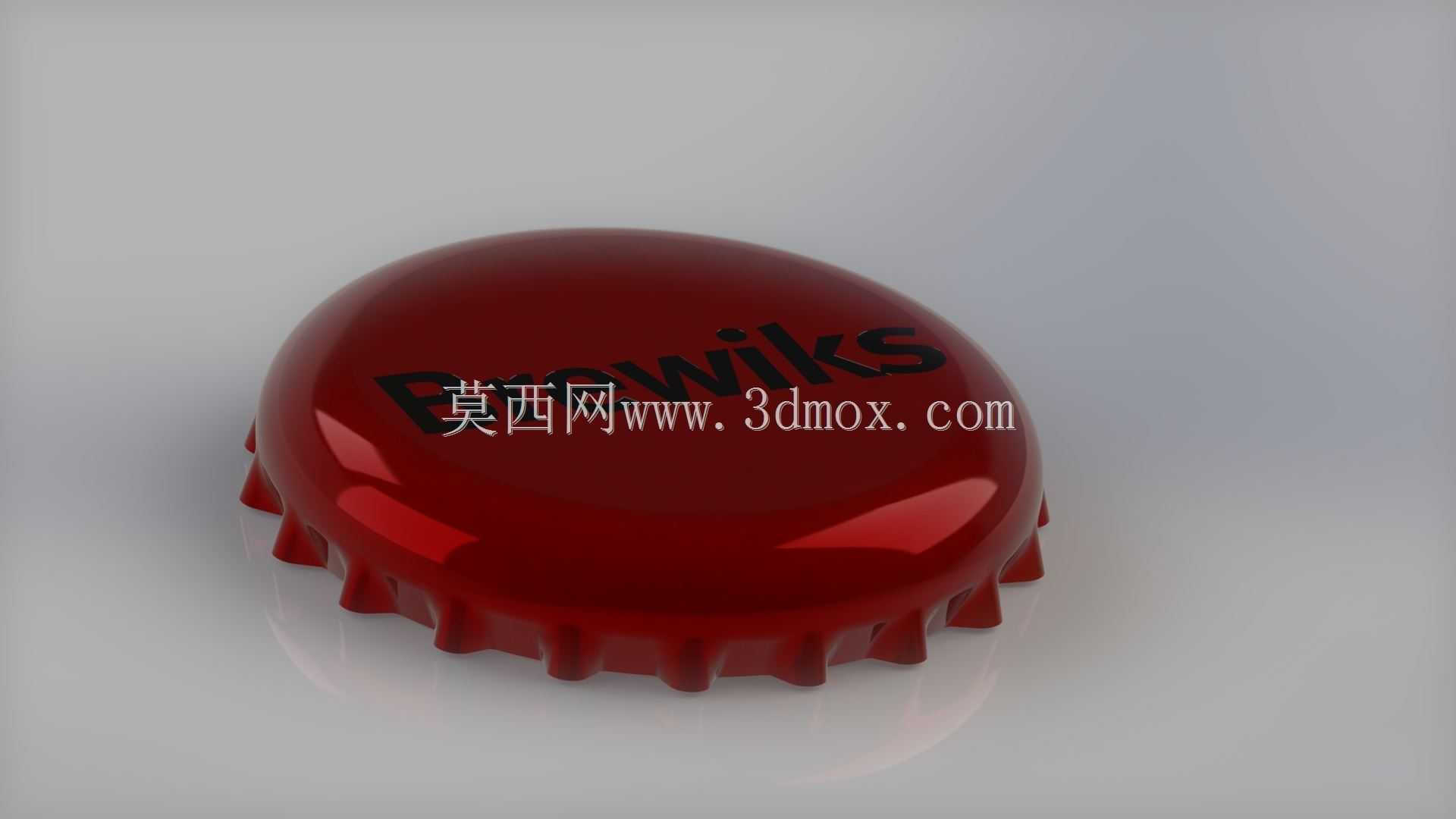

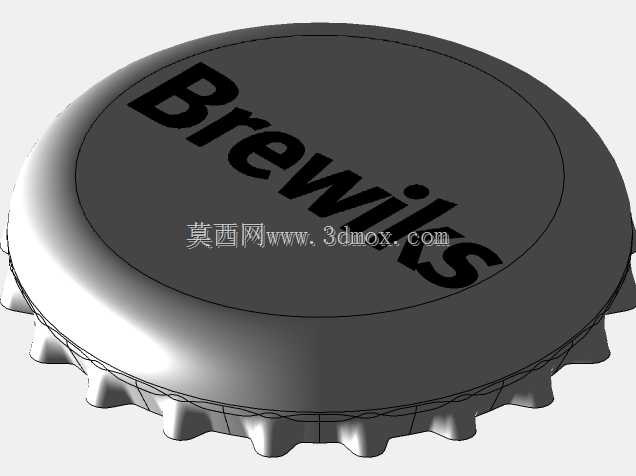

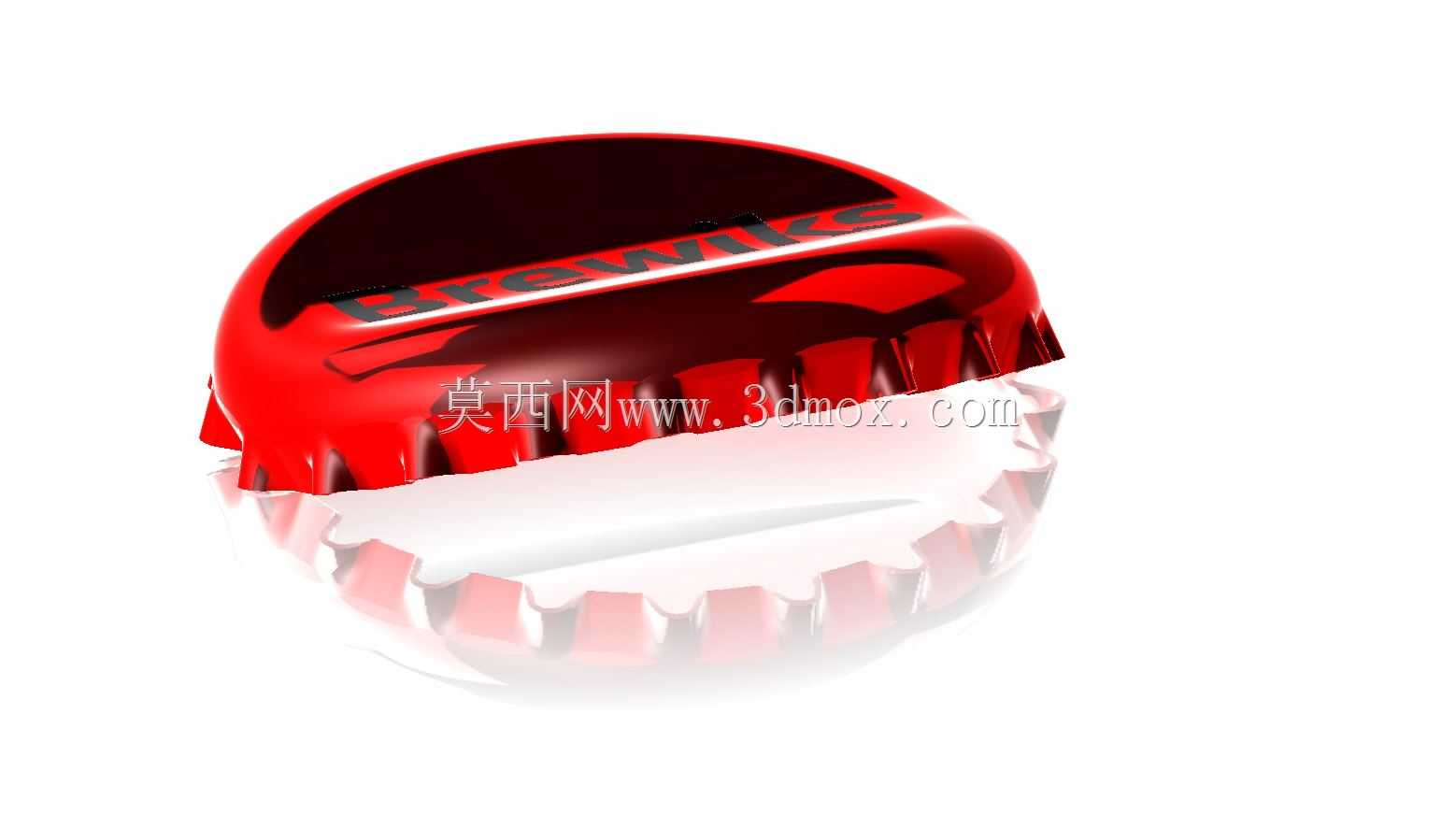

　　在啤酒、碳酸饮料等含气饮品的灌装生产线末端，皇冠型瓶盖是应用最广泛的一次性密封元件，这类瓶盖的密封可靠性直接决定饮品的货架期与运输安全性，也是包装结构设计中常被忽略但技术要求极高的小型零件。本次建模的布雷威克斯结构瓶盖，是皇冠盖的经典结构变体，主要适配标准口径的玻璃啤酒瓶，在瓶装酒的封装工位，压盖机通过向下的冲压载荷将瓶盖边缘的21个锯齿均匀压合在瓶口的锁合环槽内，配合瓶盖内侧的弹性密封垫片，实现瓶口的径向与轴向双重密封，可承受瓶内0.3-0.6MPa的二氧化碳内压，避免运输、存储过程中出现漏液、泄压、酒体氧化等问题。从设计逻辑来看，瓶盖主体采用冲压成型的薄壁结构，顶部为带微弧的圆形平面，可预留品牌标识的印刷或模压位置，

　　边缘的锯齿采用等角度均匀排布，每个锯齿的倾斜角度、圆角半径都经过反复验证，既要保证压合时锯齿能顺利嵌入瓶口环槽，又要避免冲压过程中出现板材开裂、回弹量过大导致压合不紧的问题。建模过程中重点还原了锯齿的成型特征与顶部曲面的过渡圆角，实际生产中这类瓶盖多采用镀锡薄钢板冲压制作，板材厚度通常在0.23-0.28mm之间，建模时的壁厚参数完全匹配量产冲压件的工艺要求，边缘锯齿的齿根圆角做了0.15mm的工艺处理，避免冲压时应力集中导致的齿部断裂。从安装边界来看，该瓶盖适配瓶口外径26.5mm-27mm的标准啤酒瓶，压合后瓶盖的总高度约6.2mm，边缘压合后的最大外径约32mm，完全匹配现有高速压盖机的工位模具尺寸，

　　不需要对现有灌装线的压盖工装做任何调整即可直接适配。在结构细节上，瓶盖内侧的密封垫片安装位做了微凹的环形槽设计，可固定PVC或PE材质的密封垫片，避免垫片在压合过程中移位，顶部曲面的弧度设计兼顾了结构刚性与外观质感，既可以承受压盖时的垂直冲击力不发生凹陷，又能在消费者开瓶时通过撬杠施加的外力顺利变形，实现便捷开启。这类瓶盖的三维模型可用于灌装生产线的压盖工装设计、瓶盖冲压模具的结构验证，也可用于酒水包装的虚拟展示场景，建模时还原的所有结构特征都对应量产零件的实际公差要求，可直接用于结构干涉检查、装配模拟等工程场景，不需要额外做结构修正。
