拼接式多边形结构足球三维造型设计

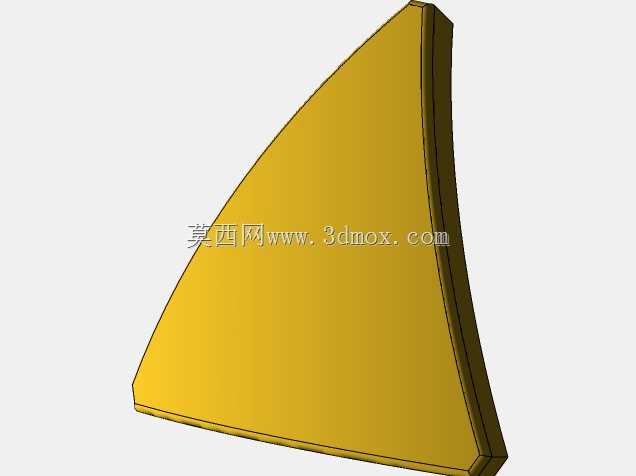

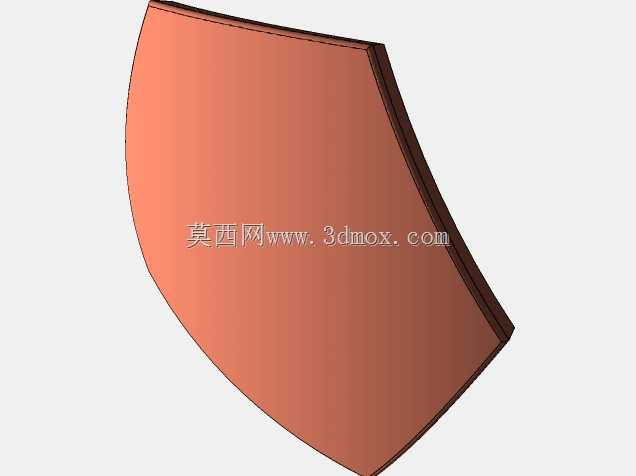

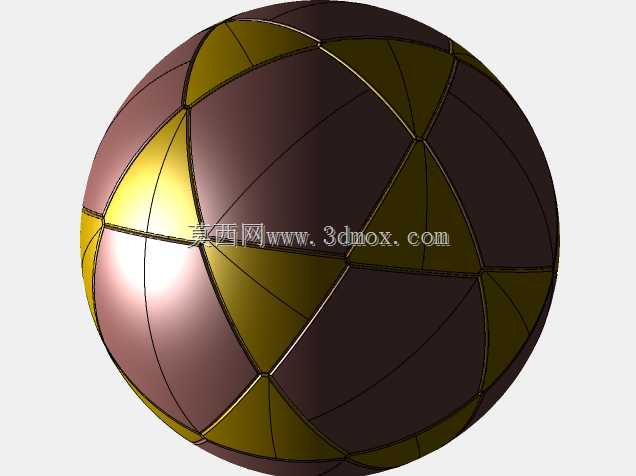

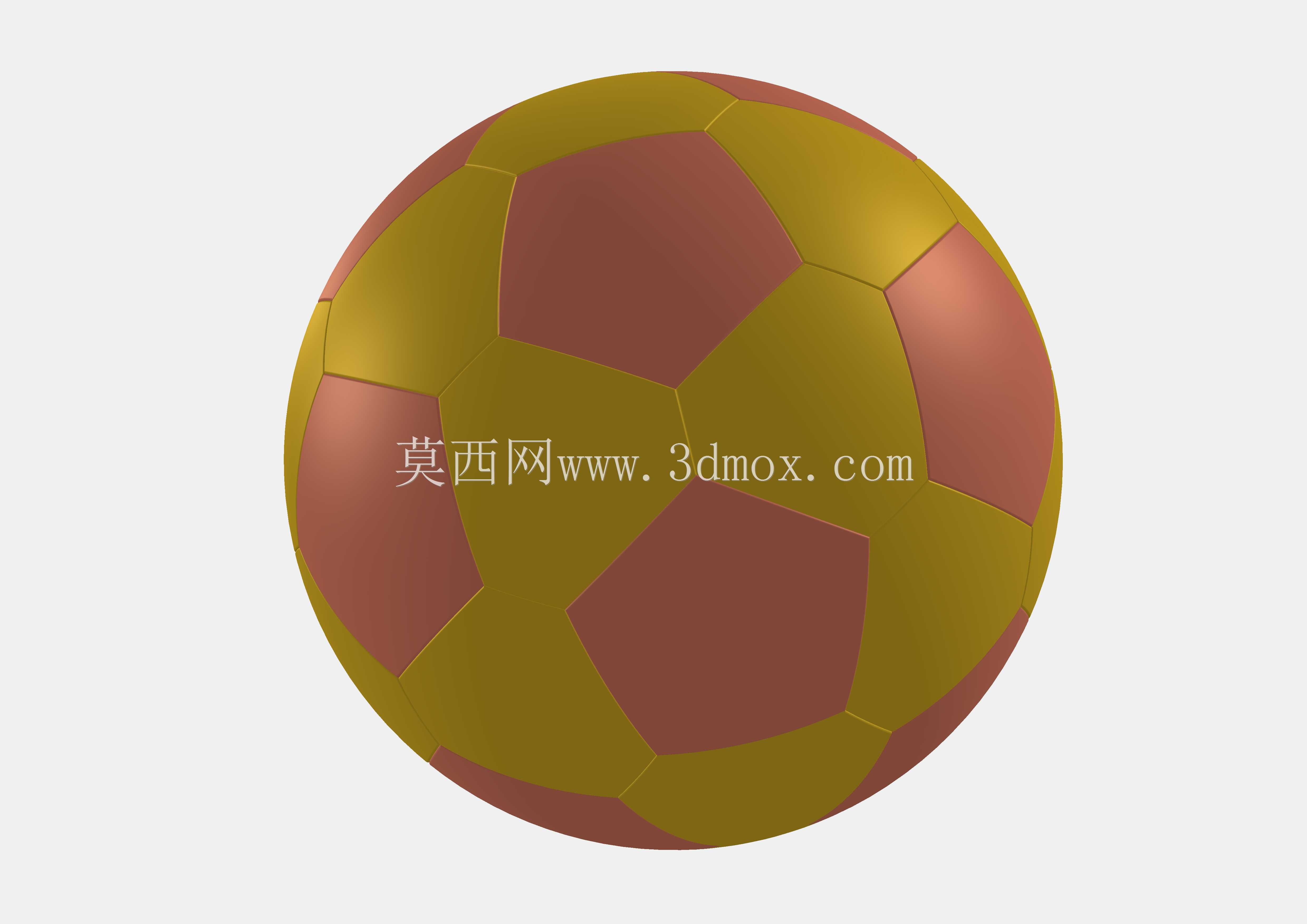

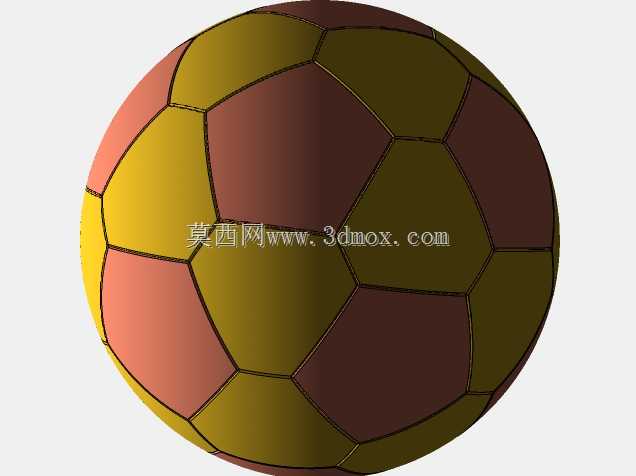

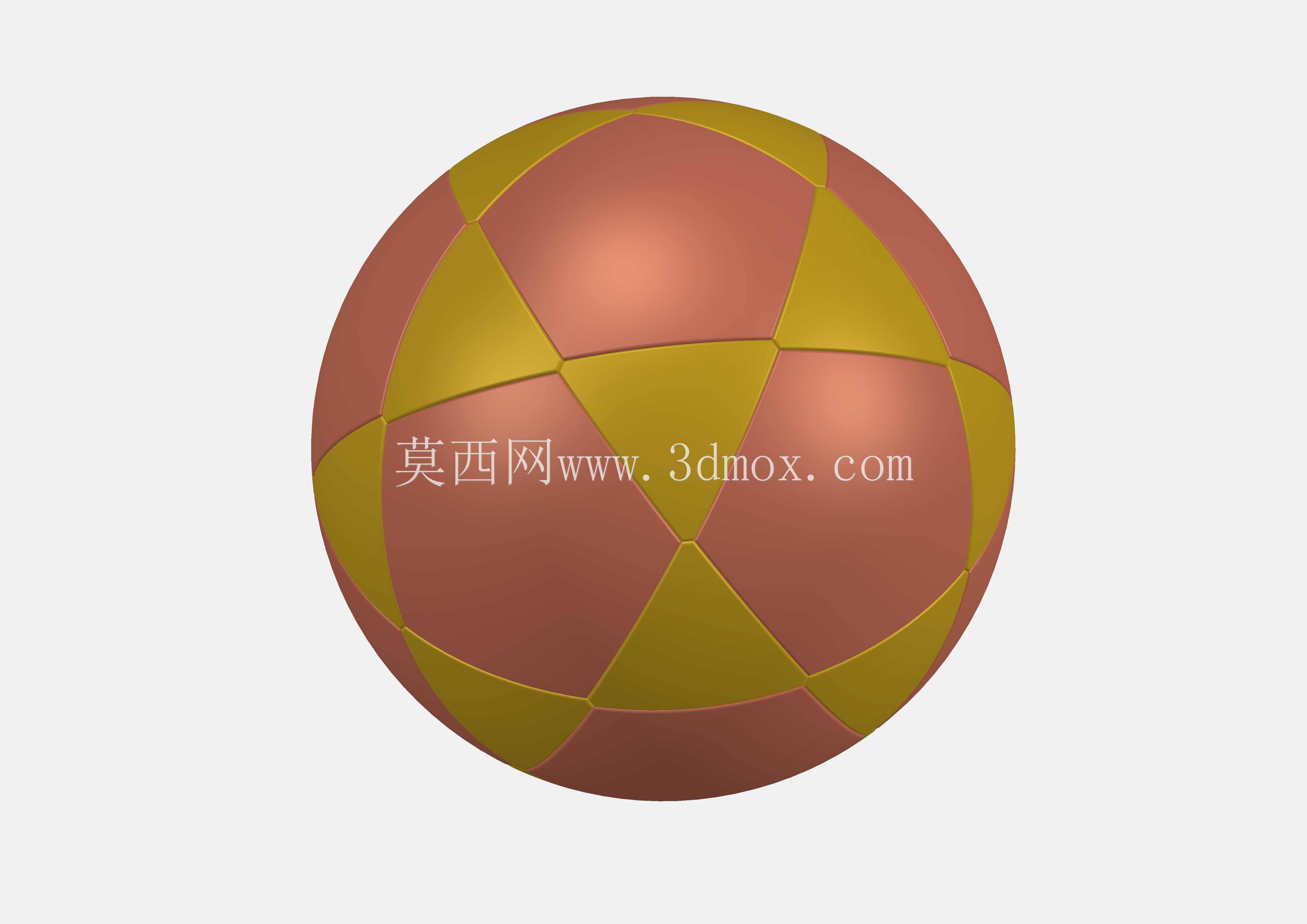

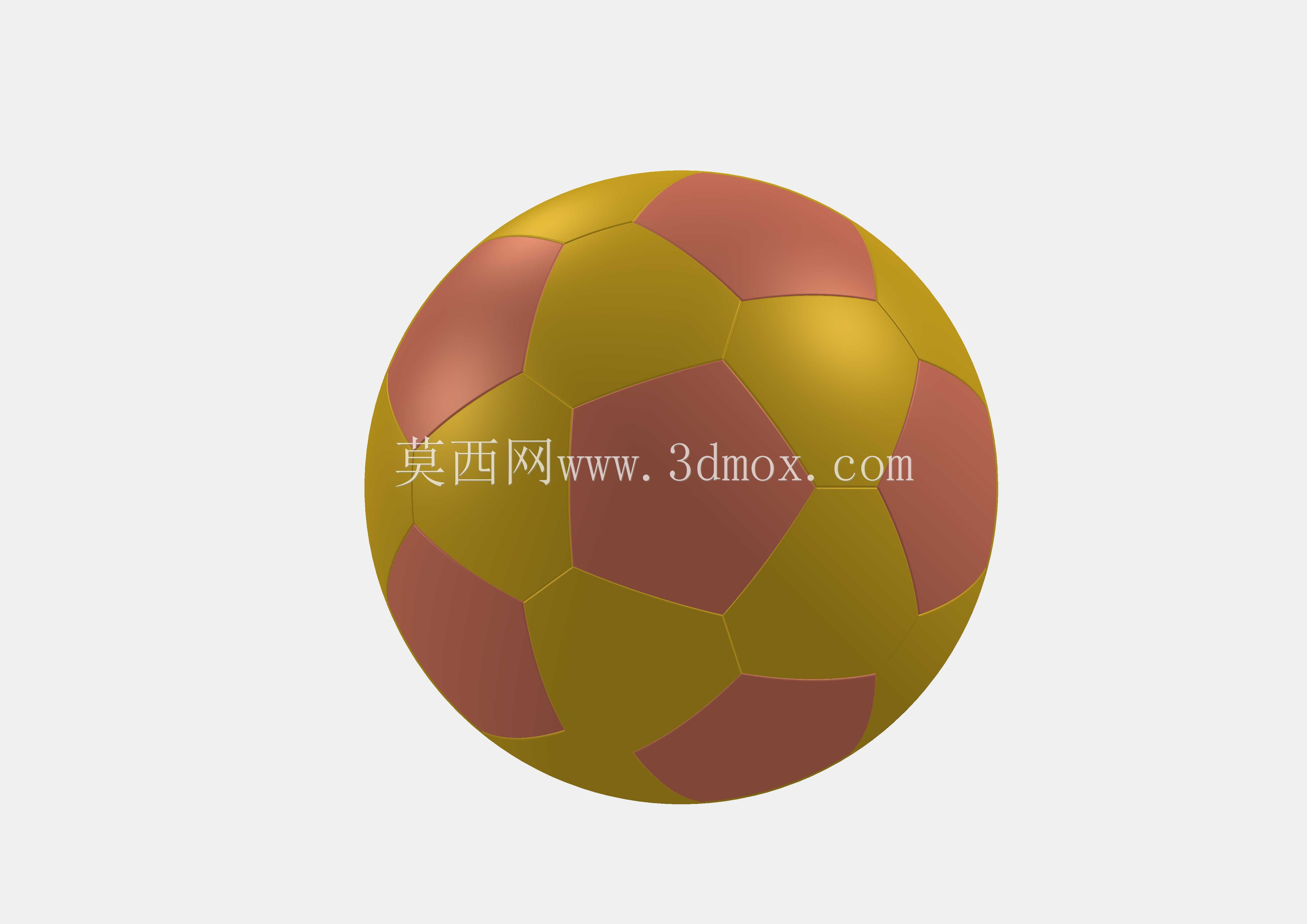

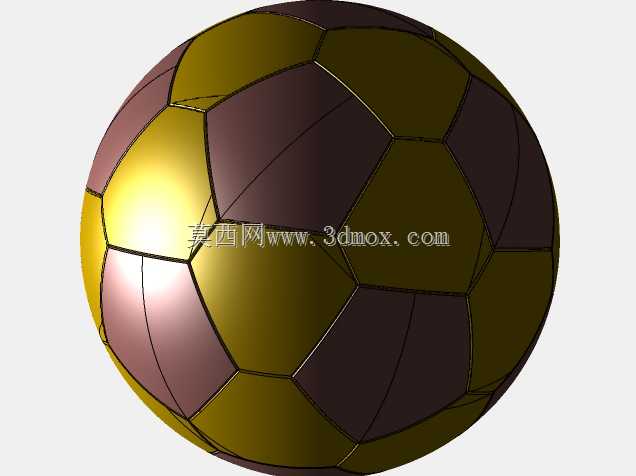

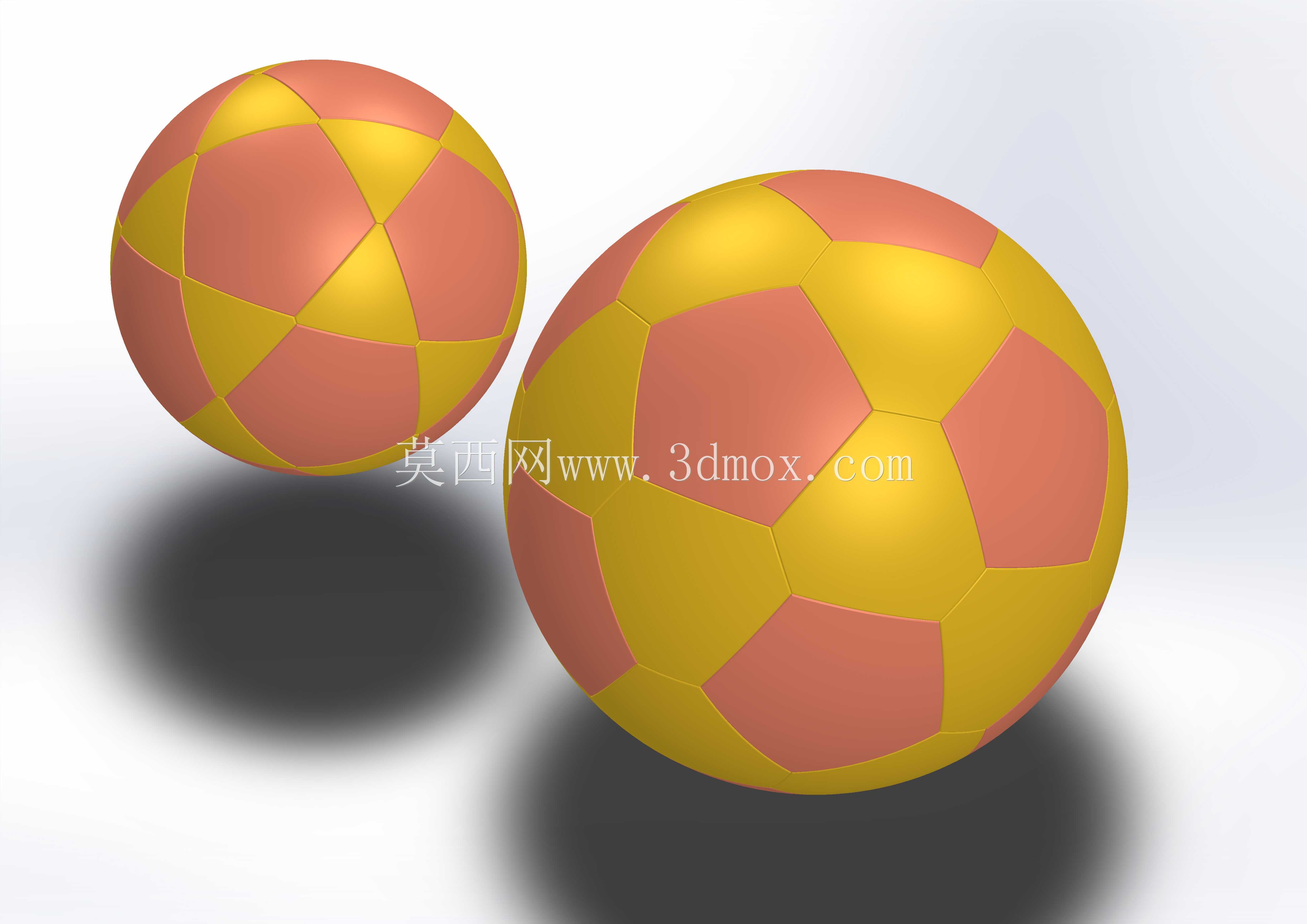

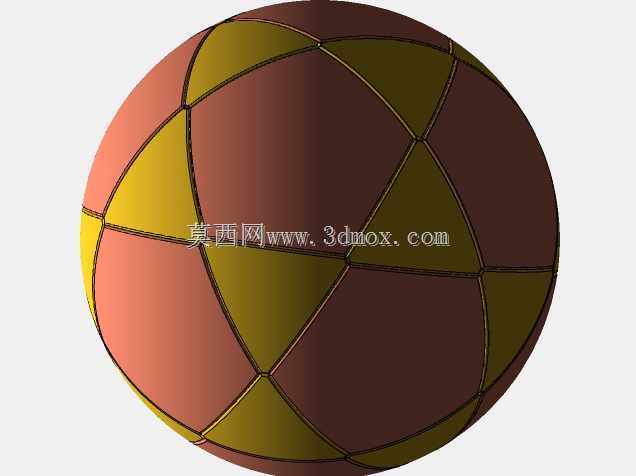

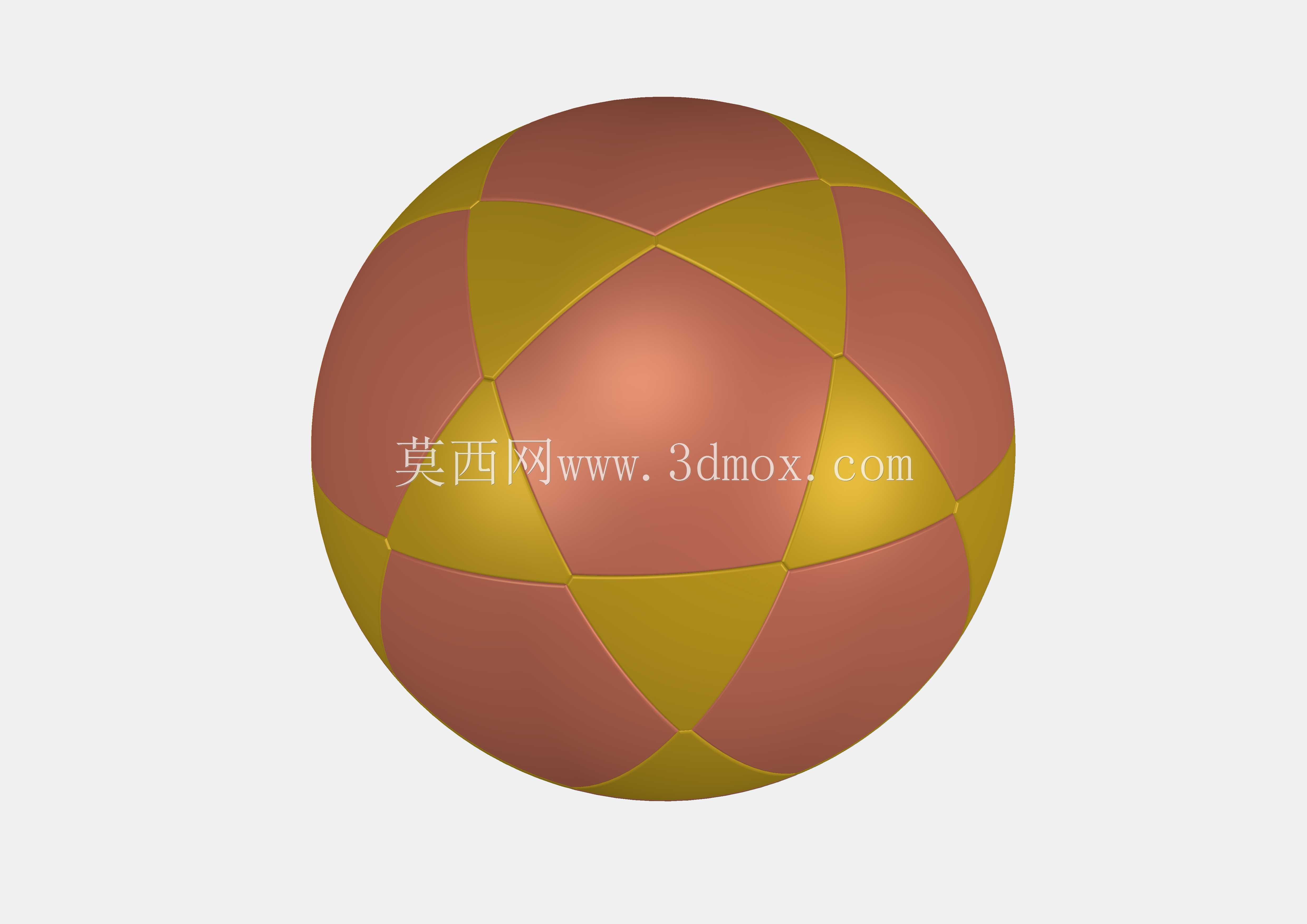

　　这类球面拼接结构的设计思路，最早可追溯到精密球面构件的装配需求，在体育用品制造、球面装饰构件、特种球形壳体生产领域都有实际应用场景。日常量产的足球产品需要保证球面拼接后无凸起、无间隙，在受冲击时各拼接片受力均匀，不会出现片层错位、开缝的问题，这就对前期的结构设计提出了很高的精度要求。设计过程中首先要解决的是球面分片的几何匹配问题，传统足球多采用六边形与五边形的拼接逻辑，而本次设计采用五边形与三角形切片组合的方案，需要先通过球面几何计算确定每一块切片的球面曲率、边线夹角，保证每一片的拼接边线完全贴合，相邻切片在球面上的衔接处曲率连续，不会出现局部的曲率突变。很多新手在做这类球面拼接设计时，容易出现切片组装后存在间隙、

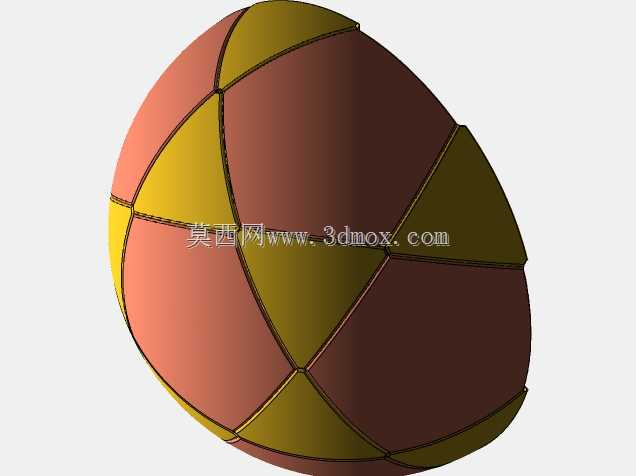

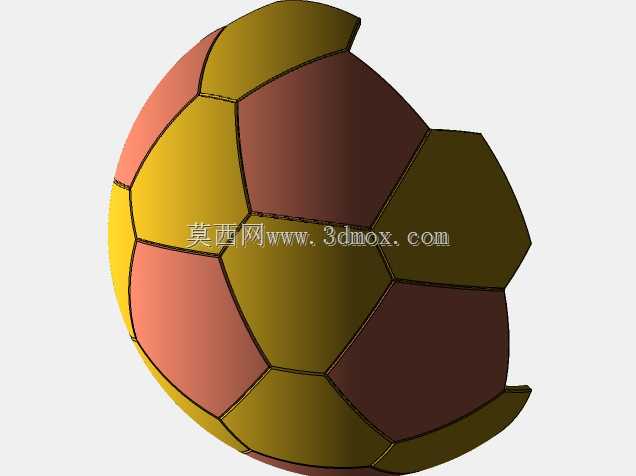

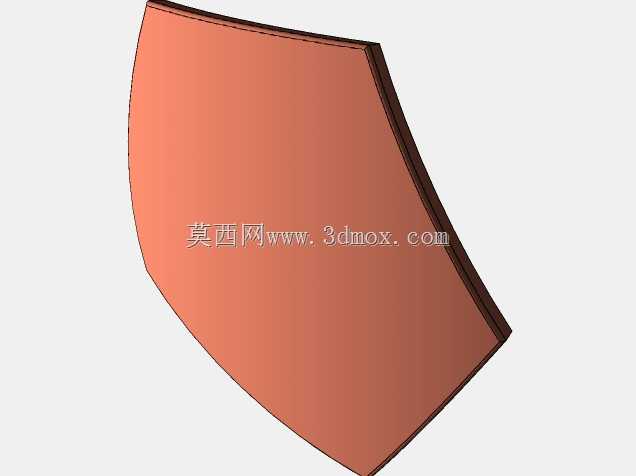

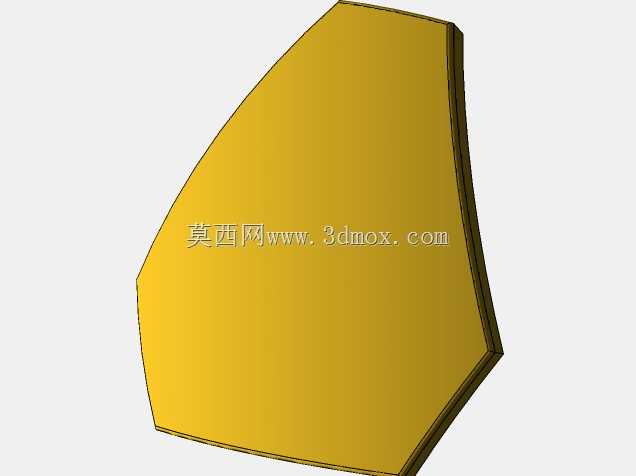

　　或者片层之间互相穿透的问题，核心原因是没有处理好骨架定位部分的结构。设计时需要先搭建球面的定位骨架，以球心为原点建立空间坐标系，将每一块切片的定位基准点与骨架上的对应节点绑定，每一块切片的安装边界都通过骨架节点的坐标进行约束，这样在装配时就能保证所有切片精准就位，不需要反复调整片层位置就能实现齐整组装。从实际应用角度看，这种分片式的球面结构除了用于足球产品的结构开发，还可以拓展到球形装饰幕墙、球形储罐内衬拼装、特种球形防护外壳的设计中，这类场景都需要分片加工后现场组装，对单块构件的拼接精度要求极高，骨架定位的设计逻辑可以直接复用。在结构细节处理上，每一块切片的壁厚要保持均匀，拼接边线处要做微小的导向倒角，方便组装时的对位，

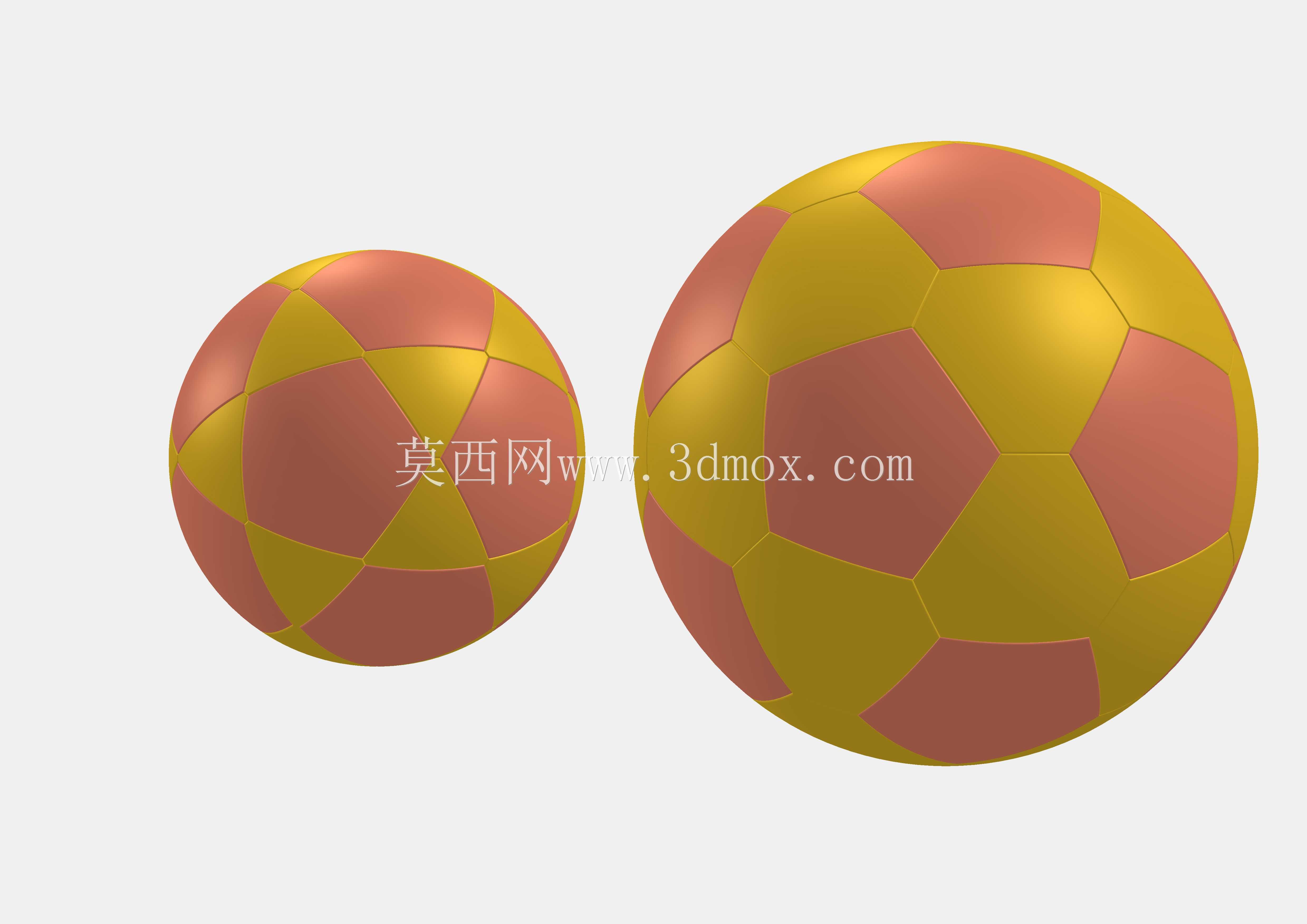

　　同时要预留拼接后的粘接或者缝合余量，避免因为加工公差导致组装后整体球面直径出现偏差。设计时还要考虑球面整体的圆度公差，所有切片装配完成后，球面任意一点到球心的距离偏差要控制在合理范围内，保证成型后的球体滚动时不会出现偏心跳动的问题，这一点对于作为运动器材的足球来说尤为重要，偏心的足球在飞行、滚动过程中轨迹会出现不可控的偏移，直接影响使用体验。另外，这种三角形与五边形组合的分片方式，相比传统的六边形五边形组合，单块切片的结构刚性更好，在受到外部冲击时，片层的形变更小，能够提升球体整体的抗变形能力，延长产品的使用寿命。在建模过程中，要先完成骨架线的搭建，确认所有节点的空间坐标准确无误后，再基于骨架线生成每一块切片的曲面，最后通过曲面加厚生成实体结构，这样的建模流程能够从根源上避免片层之间的干涉问题，不需要后期反复做干涉检查调整，大幅提升设计效率。
