腋拐配套杯盘承载置物支架结构设计

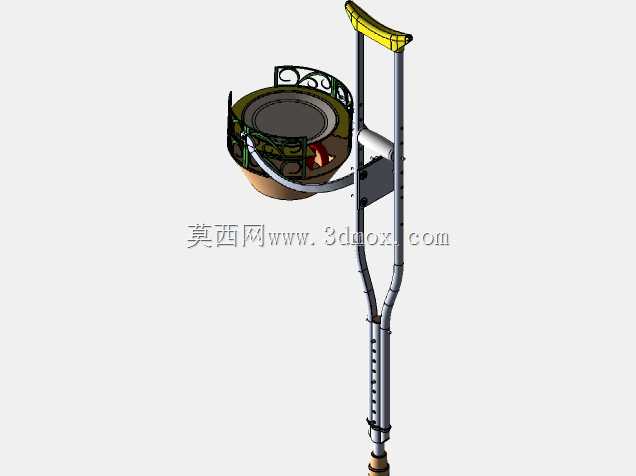

　　这款腋拐配套的置物承载结构，主要面向行动不便需长期借助腋拐出行的群体，解决其单手拄拐时无法同时携带水杯、餐食的实际痛点，常见于康复中心日常活动、居家短距离移动、户外平缓区域出行等场景，无需额外占用手部即可完成随身饮品、小份餐食的携带，降低行动过程中的物品掉落风险。结构整体采用抱箍式快装设计，安装位置选在腋拐中下部的金属管段，避开腋托、手握把的操作区域，安装后不会干扰拄拐时的手臂摆动、支撑发力动作，抱箍内侧增设防滑阻尼垫层，既可以避免金属管表面被夹装结构划伤，也能在拄拐行进过程中防止置物架受重力影响出现下滑偏转，适配市面上常规管径的铝合金、不锈钢材质腋拐，无需对拐体本身做打孔、焊接等二次改造，拆装过程无需额外专用工具，

　　徒手即可完成松紧调节与位置固定。置物承载部分采用双层分区设计，上层设置带限位围挡的圆形杯槽，槽内直径适配常规市售直身水杯、马克杯的尺寸，围挡高度可覆盖水杯下半段三分之一的位置，配合槽内的柔性防滑垫，避免行进过程中水杯出现侧滑倾倒；下层为浅盘式承载平台，边缘做卷边强化处理，可放置小份餐盘、纸巾、小型随身物件，平台表面做防滑纹理处理，减少物品滑动概率。结构的两个旋转连接节点均设置阻尼缓冲结构，采用毛毡衬垫填充转动副间隙，一方面可以在行进过程中吸收路面颠簸带来的振荡，避免杯内液体晃荡溢出、餐盘内食物滑落，另一方面可根据使用者的身高、拄拐习惯调整置物平台的倾斜角度，始终保持承载面处于水平状态，适配不同身高、不同拄拐姿态的使用需求。

　　整体结构除标准紧固件采用外购标准件外，其余结构件均可通过3D打印工艺制作，使用者可根据自身使用需求对非受力部位做镂空减重处理，控制整体附加重量，避免单侧拐体附加重量过大导致拄拐时出现重心偏移，影响行走稳定性；初始设计状态下带附件的单侧拐体总重量控制在合理区间，若对重量有更高要求，可对盘体边缘、连接臂的非受力区域做裁切减薄，在保证结构强度满足承载1.5kg物品的前提下，尽可能降低附加重量对拄拐体验的影响。连接臂采用弧形过渡设计，避开拄拐时腿部的摆动空间，不会在行走过程中磕碰腿部，影响正常步态。
