山地自行车后置阻尼减震避震器结构

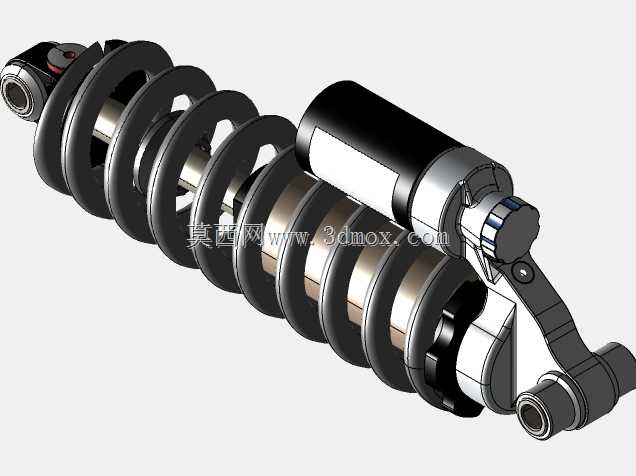

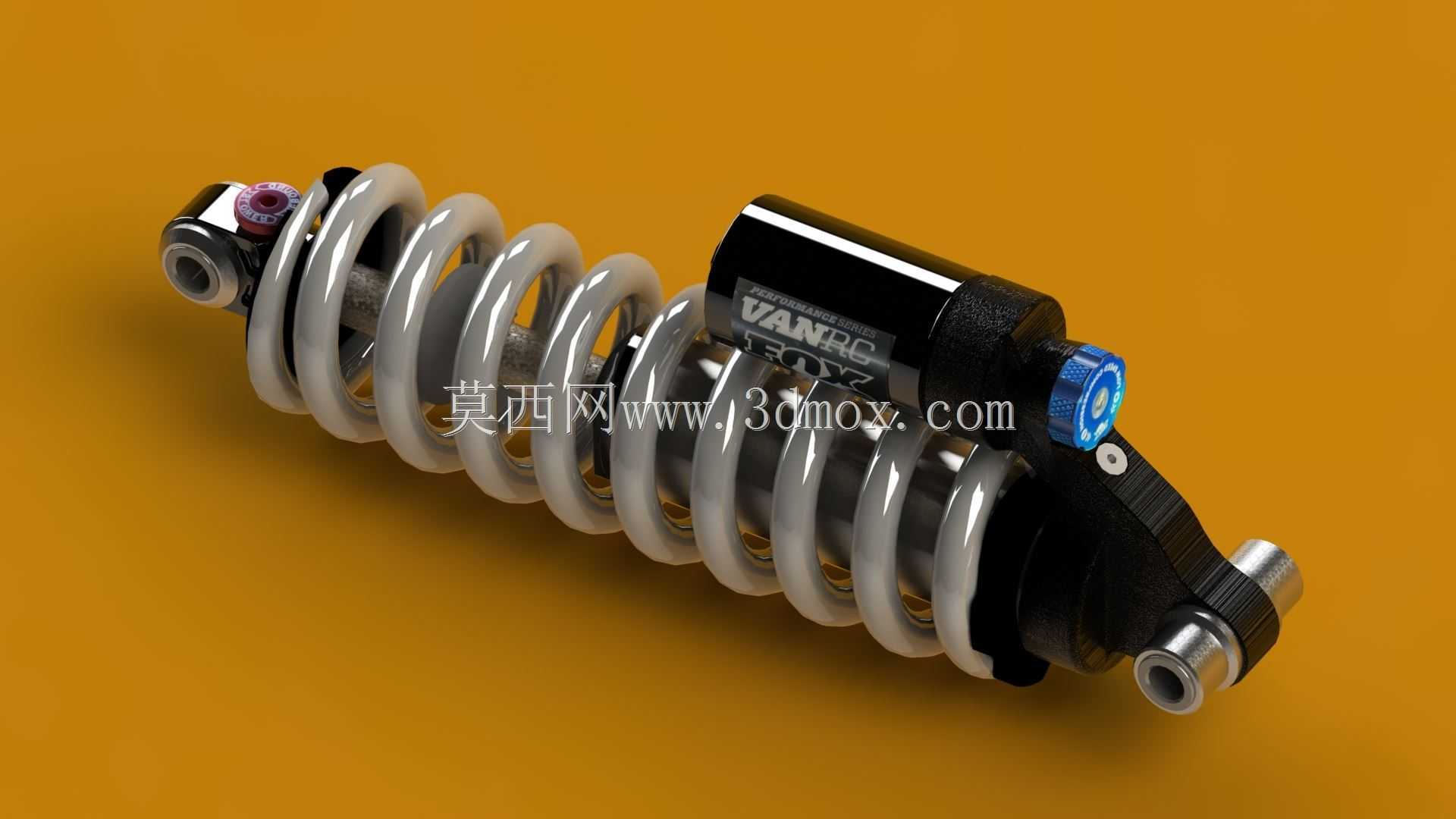

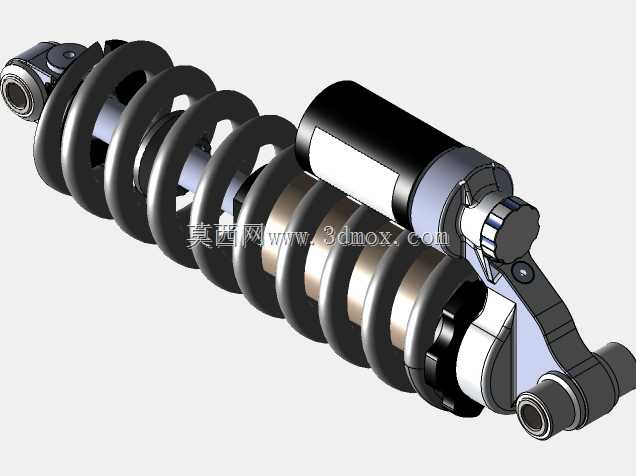

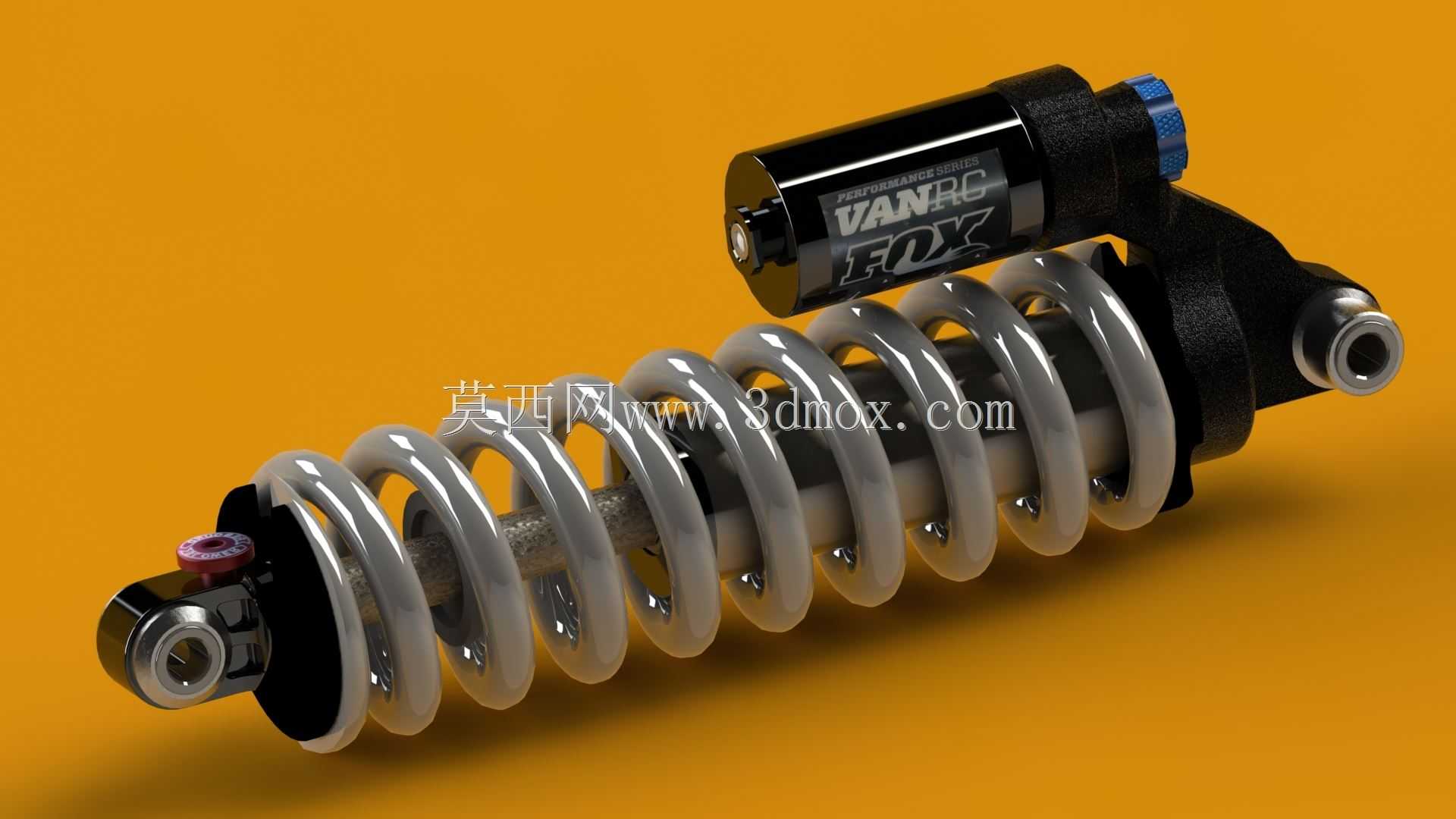

　　这款后置阻尼减震结构主要适配山地自行车及RC模型越野车辆的后悬挂系统，在非铺装路面骑行、高速越野穿越场景中承担核心的吸能缓冲作用，能够将轮组接触颠簸路面产生的瞬时冲击动能，通过弹簧形变与阻尼油液的节流作用逐步耗散，避免刚性冲击直接传递至车架与骑乘者，既提升操控稳定性，也能降低车架结构的疲劳载荷。从结构设计逻辑来看，该减震采用螺旋弹簧外置、阻尼缸体侧置的布局，相比同轴布置的同行程减震，能够在有限安装空间内获得更长的阻尼活塞行程，同时侧置的阻尼调节旋钮无需拆解部件即可快速完成压缩阻尼的档位调整，适配不同体重骑乘者、不同路况的阻尼需求。弹簧部分采用等节距圆柱螺旋设计，材质选用高强度弹簧钢，表面做硬质氧化与耐磨涂层处理，

　　避免长期压缩形变出现弹力衰减，同时抵御户外泥水、沙尘的侵蚀。两端的安装吊耳采用鱼眼轴承结构，能够补偿车架安装位的微小角度偏差，避免减震工作过程中出现侧向卡滞，安装端的轴孔尺寸匹配主流山地车后悬挂的标准安装轴径，吊耳间距在设计时预留了足够的压缩余量，最大压缩状态下不会出现弹簧并圈、阻尼缸触底的问题。阻尼缸内部采用多组叠片阀结构，低速压缩时油液通过细小节流孔流动，提供足够的支撑性避免骑行过程中出现打底现象，高速冲击时叠片阀在油压作用下开启，快速泄流保证冲击吸收的顺畅度，不会出现硬度过高弹跳的问题。缸体外侧设置了散热鳍片结构，长时间连续颠簸工作时能够快速带走阻尼油液摩擦产生的热量，避免油液高温变稀导致阻尼性能衰减。

　　整个结构的密封系统采用多道O型圈与防尘封组合，外侧的防尘封能够阻挡泥沙、水渍进入缸体内部，内侧的油压密封圈保证高压油液不会出现渗漏，延长部件的维护周期。建模过程中对弹簧的螺旋升角、阻尼缸的壁厚、调节旋钮的齿形防滑结构都做了1:1的还原，安装边界尺寸完全参照实物测绘，可直接用于整车悬挂的装配干涉校验、运动仿真分析，也可作为改装配件选型的参考依据，在做悬挂运动行程模拟时，能够准确模拟不同压缩量下的部件位置关系，避免设计过程中出现轮胎、车架与减震部件的运动干涉。
