前端装载机HL780-9S配套压铸曲拐结构

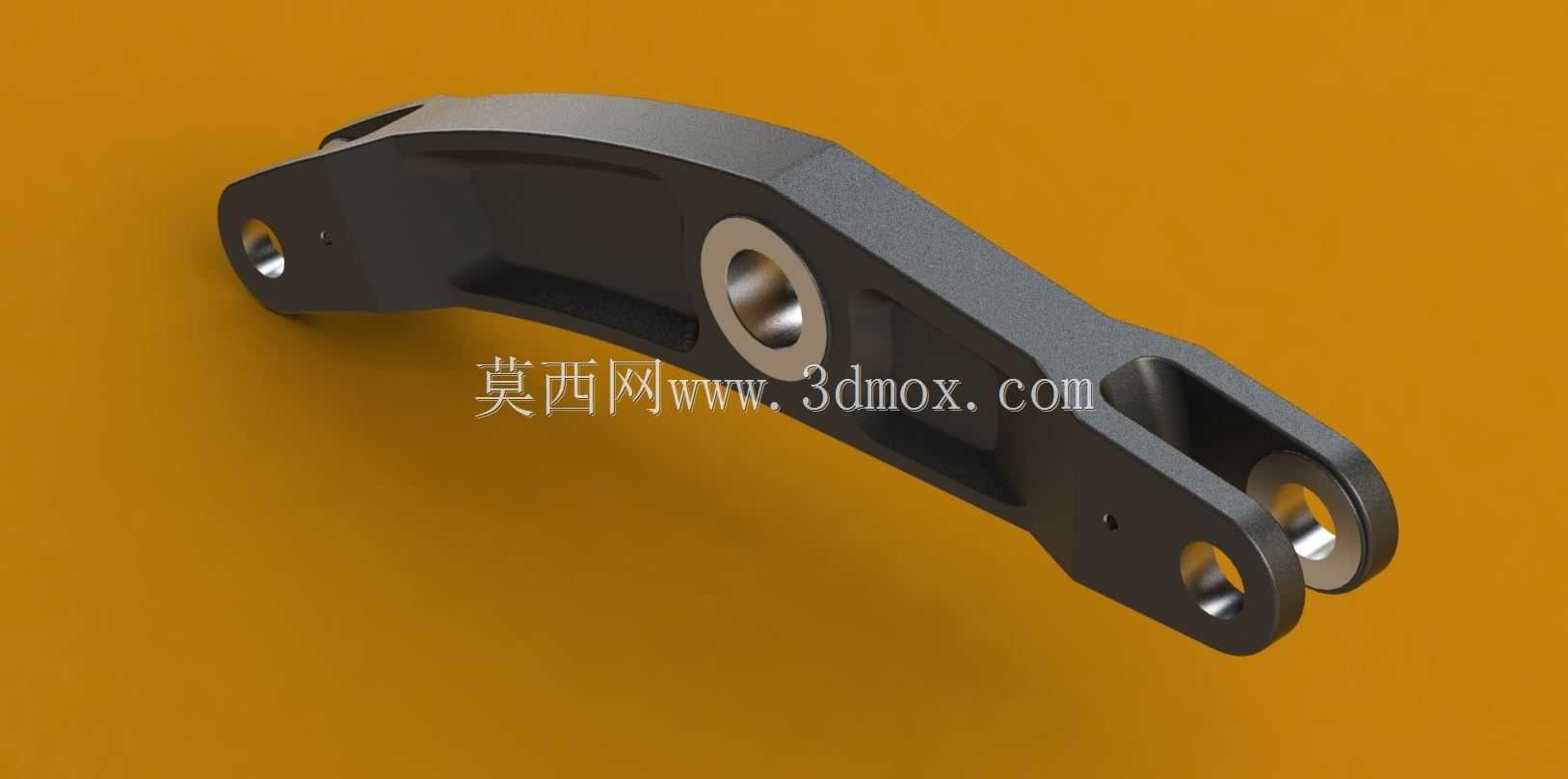

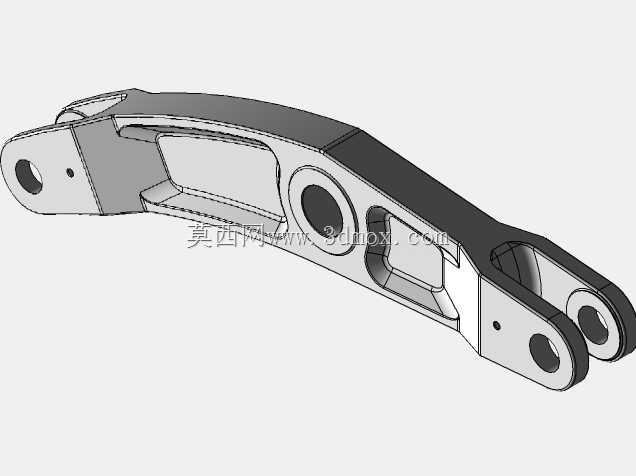

　　该曲拐构件适配HL780-9S型号前端装载机的工作装置联动系统，作为前端工作臂与执行端的传力铰接部件，主要承担作业过程中动臂举升、铲斗收放动作的力传递与运动轨迹约束功能，在铲装散料、举升重物的工况下，需承受交变载荷与瞬时冲击载荷，因此采用压铸工艺成型，保障构件内部组织致密性，降低应力集中带来的断裂风险。从结构设计来看，构件整体采用变截面弧形曲臂构型，并非等截面直杆设计，这种构型一方面可以避让工作装置周边的液压管路、销轴护板等相邻部件，避免运动干涉，另一方面可以根据不同位置的受力大小调整截面厚度，在铰接孔受力集中区域做局部加厚处理，非主要受力区域做减重挖槽设计，平衡构件强度与整机轻量化需求。构件上共设置三处铰接安装位，

　　其中大直径铰接孔用于连接工作动臂端，孔内预设衬套安装台阶，装配时压入耐磨铜衬套，减少销轴转动过程中的基体磨损，延长构件使用寿命；两处叉耳式铰接孔分别连接铲斗拉杆与转斗油缸杆端，叉耳开口尺寸严格匹配配套拉杆的连接端宽度，装配间隙控制在机械设计规范要求的合理范围内，既保证铰接转动灵活性，又避免间隙过大带来的作业晃动。安装边界方面，该曲拐的安装孔位中心距完全匹配HL780-9S装载机原有工作装置的铰接点坐标，替换安装时无需对周边构件做二次加工，可直接适配原有销轴、锁紧挡板等标准件；构件外轮廓的运动包络线经过运动仿真校核，在动臂举升最高位、铲斗收放极限位置时，均不会与动臂本体、液压油缸缸筒发生刮碰。在实际作业场景中，

　　该曲拐的受力状态随作业动作动态变化，铲装工况下主要承受纵向的推压反力，举升工况下主要承受垂向的载荷拉力，因此在设计时对拐角过渡区域做了大圆角处理，避免直角过渡带来的应力集中，同时压铸成型后对铰接孔端面做铣平加工，保证装配时贴合面的平面度，避免锁紧后出现局部应力过载。针对前端装载机作业时多粉尘、多泥沙的工况，铰接孔外侧预留了防尘密封圈的安装槽位，装配时加装密封圈可阻挡泥沙进入铰接副内部，减少衬套与销轴的异常磨损，降低日常维护频次。
