带锁紧螺母的气路用外螺纹液压三通接头

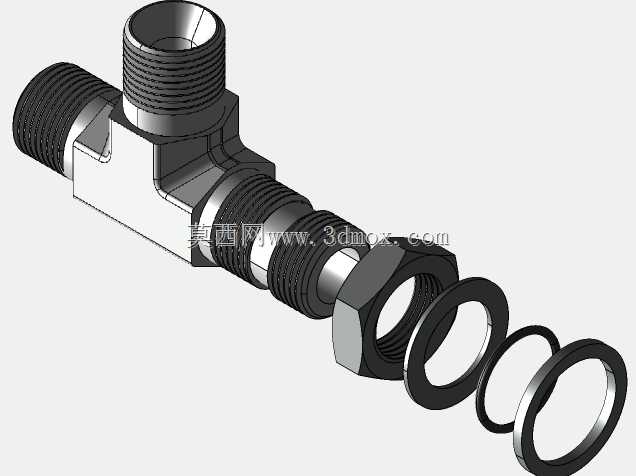

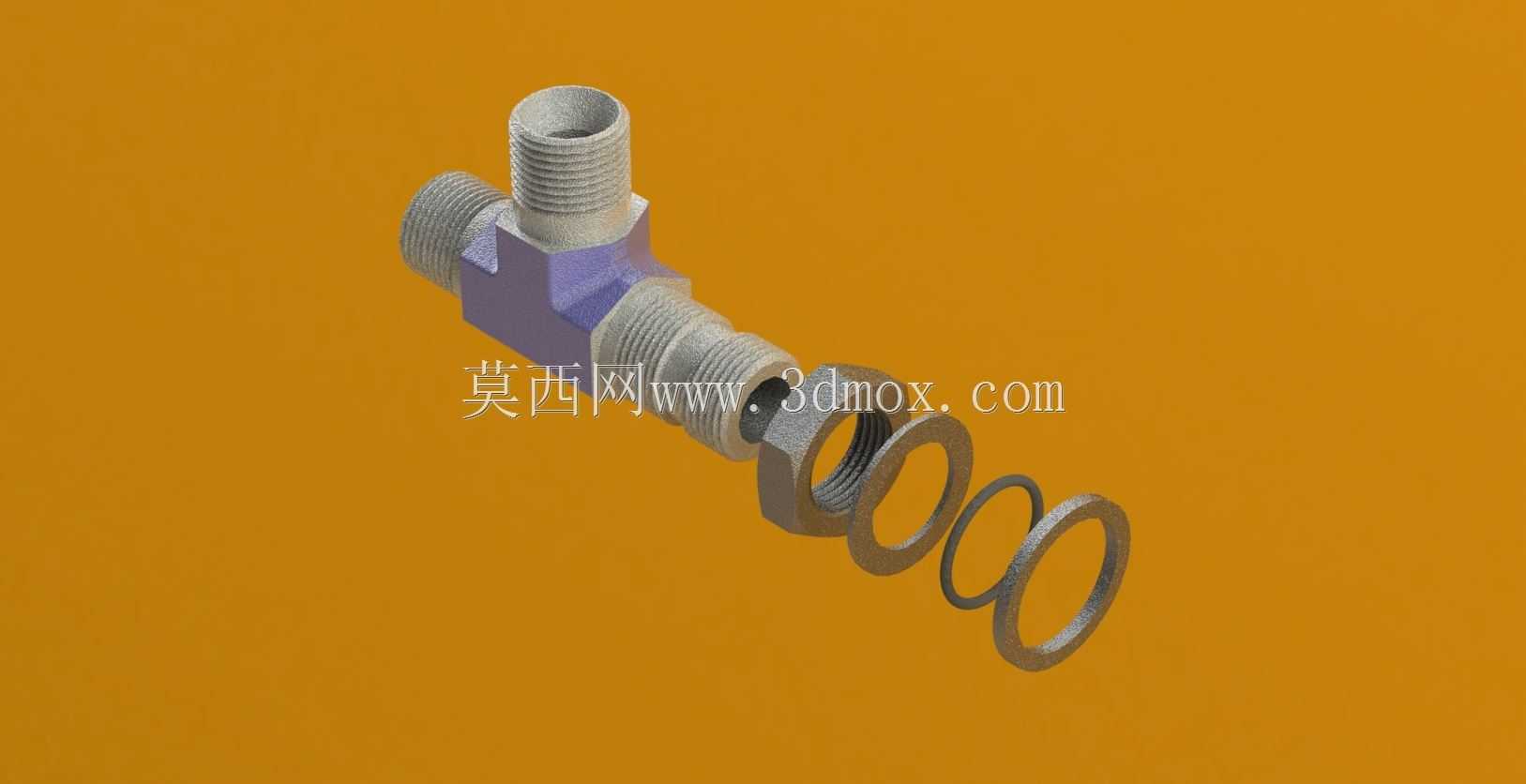

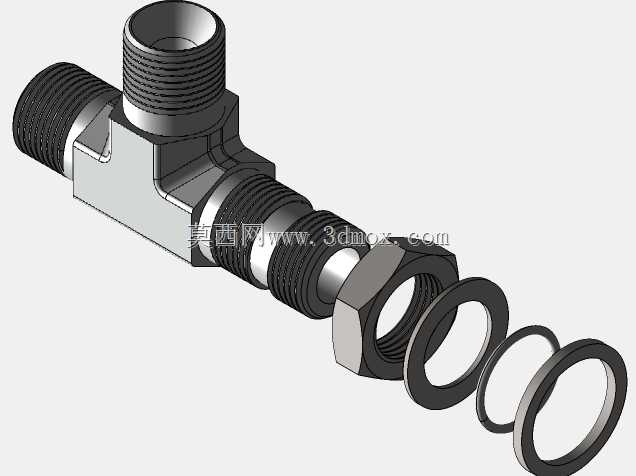

　　这款三通接头主要面向气动与低压液压管路的分流场景，在小型自动化生产线的气路排布、实验室气路改造、小型液压站的支路引出作业中都能见到这类结构的应用，区别于普通卡套式三通，它自带的锁紧螺母结构能在设备长期振动的工况下降低接头松脱风险，不少车间里的气动工装夹具气路改造时，会优先选这类带锁止结构的三通，避免设备运行过程中接头松动导致的气压泄漏问题。从结构设计来看，主体采用直角三通构型，三个接口均采用外螺纹设计，其中两个接口同轴排布，第三个接口垂直于同轴接口轴线引出，适配3/8"-19规格的管螺纹连接标准，配套的锁紧螺母、金属密封垫片在建模时都做了完整的装配关系还原，垫片的压缩量预留、

　　螺母与接头本体的螺纹配合间隙都按照实际装配公差做了设定，不会出现建模时的干涉问题。实际安装时，同轴方向的两个接口可直接串接在主气路或液压主管路上，垂直方向的接口用来引出支路，连接压力表、支路气缸或者其他辅助气动元件，锁紧螺母在接头拧入对应安装位后，可反向旋紧抵靠在安装面或者对接接头端面上，起到防松锁止的作用，配套的金属垫片能填充螺纹连接端面的微小间隙，提升密封性能，减少气体或低压液压油的渗漏概率。从安装边界来看，接头主体的拐角处做了小圆弧过渡，既避免了应力集中，也不会在安装时和周边的管路、安装板产生干涉，垂直引出的接口长度经过优化，在接好对应气管或油管后，不会因为伸出过长被周边运动部件剐蹭，锁紧螺母的外形采用六角结构，

　　适配普通扳手的拧紧作业，不需要专用工具就能完成安装与后期维护拆卸。建模时还原了接头各部件的细节，包括外螺纹的牙型轮廓、锁紧螺母的倒角、密封垫片的厚度参数，装配状态下各部件的相对位置完全符合实际装配逻辑，能直接用来做管路排布的干涉检查、设备装配模拟，也能作为非标接头设计的参考原型，帮助结构设计人员快速完成类似管路接头的选型验证与方案迭代，在做设备气路布局时，直接调用这类模型能大幅缩短管路排布的建模时间，也能提前预判安装空间是否足够，避免后期装配时出现接头和其他部件位置冲突的问题。
