带锁紧螺母直角气路转接接头结构

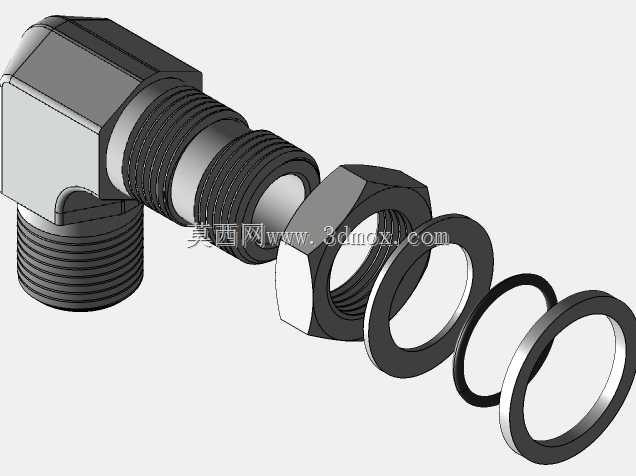

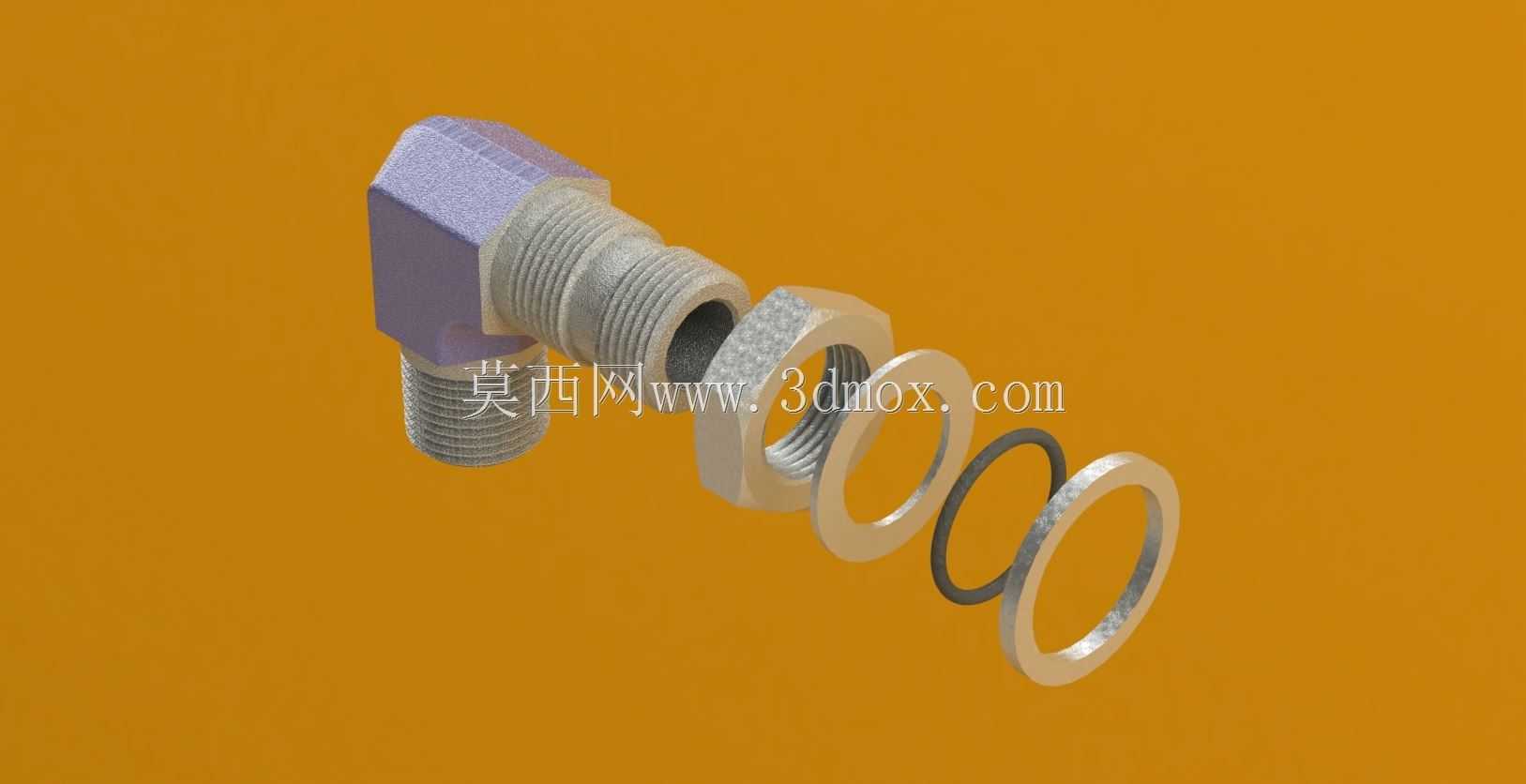

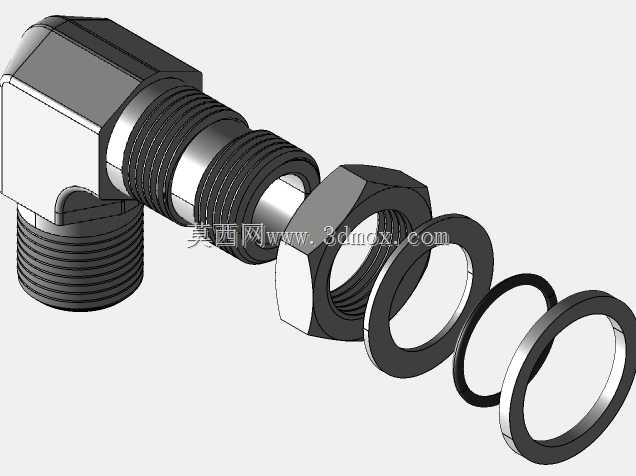

　　在气动控制回路、小型液压动力单元的管路布设场景中，这类直角转接接头的使用频率极高，尤其是在设备内部管路排布空间受限的位置，直角结构能够直接完成90度方向的管路转向，无需额外增加多段直管弯折，既可以压缩管路占用的安装空间，也能减少管路弯折带来的通径损失与应力集中问题。这款接头采用外螺纹穿板安装的结构设计，主体为90度弯角构型，两个连接端均采用标准管螺纹规格，其中一端可直接拧入阀块、气缸或者气路集成板的对应螺纹孔内，另一端则穿过设备面板或者安装隔板，配套的六角锁紧螺母从另一侧旋紧，能够将接头牢牢固定在安装基准面上，避免设备运行过程中管路振动导致接头松动移位。接头配套的多组垫圈承担着不同的功能，

　　金属平垫可以分散锁紧螺母旋紧时对安装面板的压应力，避免薄面板被压溃变形，橡胶材质的密封垫圈则填充在接头与安装面的间隙中，阻断气体或者低压流体从安装缝隙泄漏的路径，最外侧的金属垫圈可以对密封垫圈形成防护，避免锁紧螺母旋紧时切伤橡胶密封件，延长密封结构的使用寿命。从安装边界来看，接头弯角部分的六角结构既可以作为安装时的扳手受力位，也限定了接头拧入端的最大拧入深度，避免过度拧入导致螺纹孔开裂或者接头内部通径变形；锁紧螺母的对边尺寸、垫圈组的叠合总厚度，决定了适配安装面板的厚度范围，过厚的面板会导致锁紧螺母无法旋合到位，过薄的面板则会让密封垫圈压缩量不足引发泄漏。设计这类接头时，首先要保证内部流道的转角处做圆弧过渡处理，

　　避免直角锐边造成气流紊流，降低气路传输过程中的压力损失；其次要控制各配合零件的同轴度，尤其是穿板端的螺纹轴线与密封端面的垂直度，否则锁紧后会出现密封面偏压，即便垫圈压缩量足够也会出现渗漏问题；另外锁紧螺母的螺纹精度要与接头外螺纹匹配，既不能间隙过大导致锁止力不足，也不能配合过紧导致安装时螺纹咬死。在实际设备维护中，这类接头的拆装便利性也很重要，六角结构的尺寸符合标准扳手的开口规格，无需定制专用工具就能完成拆装，垫圈组采用分体式设计，密封件出现老化时可以单独更换，无需整体更换接头主体，能够降低设备的后期维护成本。在气动夹具、小型自动化设备的气路排布、实验室气路终端改造等场景中，这类带锁紧结构的直角接头都能稳定适配，既可以完成管路方向转换，也能通过穿板锁止的结构保证安装位置的固定性，配合对应的密封组件，能够在额定工作压力范围内长期稳定工作，不会因为常规的设备振动、管路拉扯出现松脱或者泄漏问题。
