带断路器的液压控制踏板总成结构

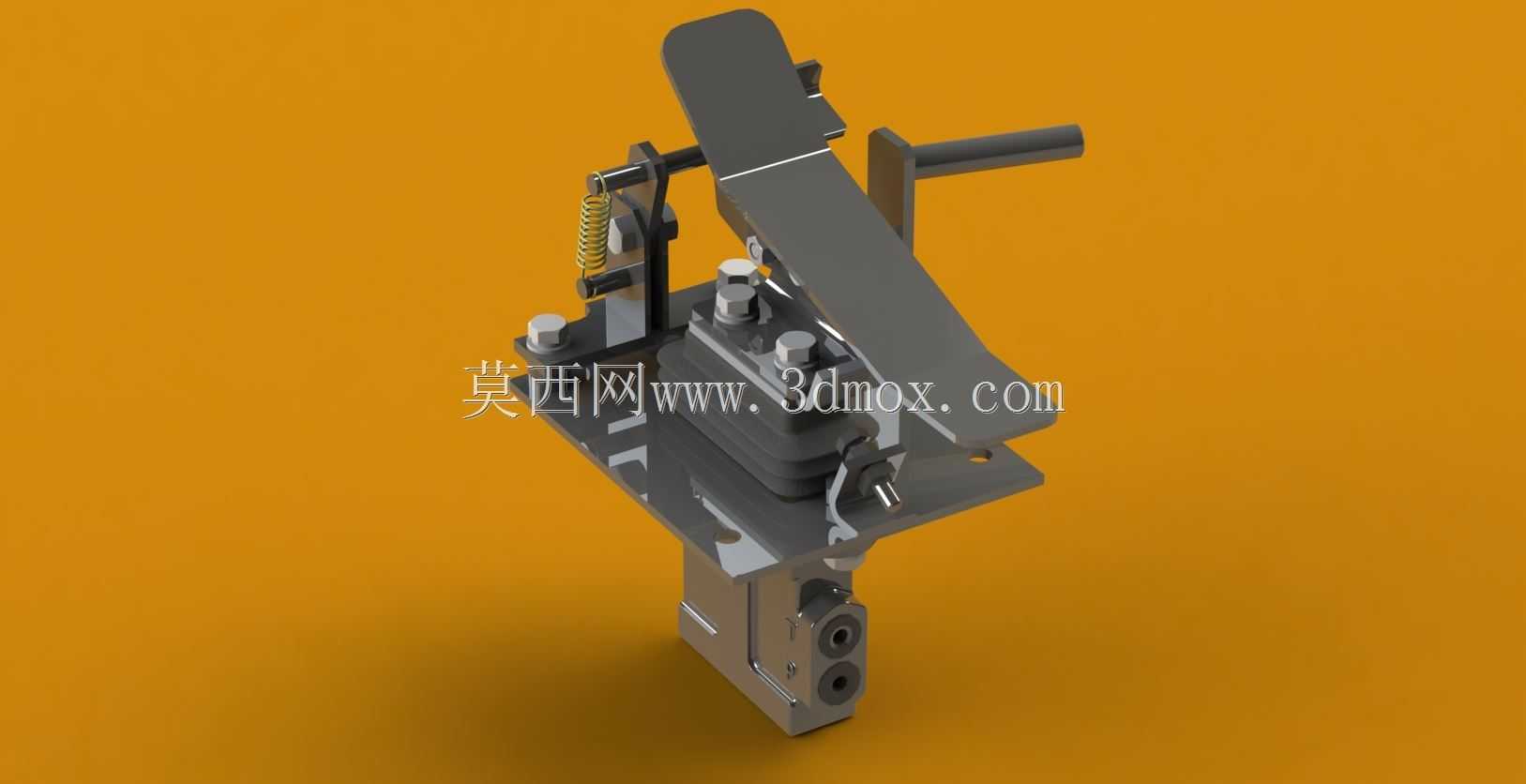

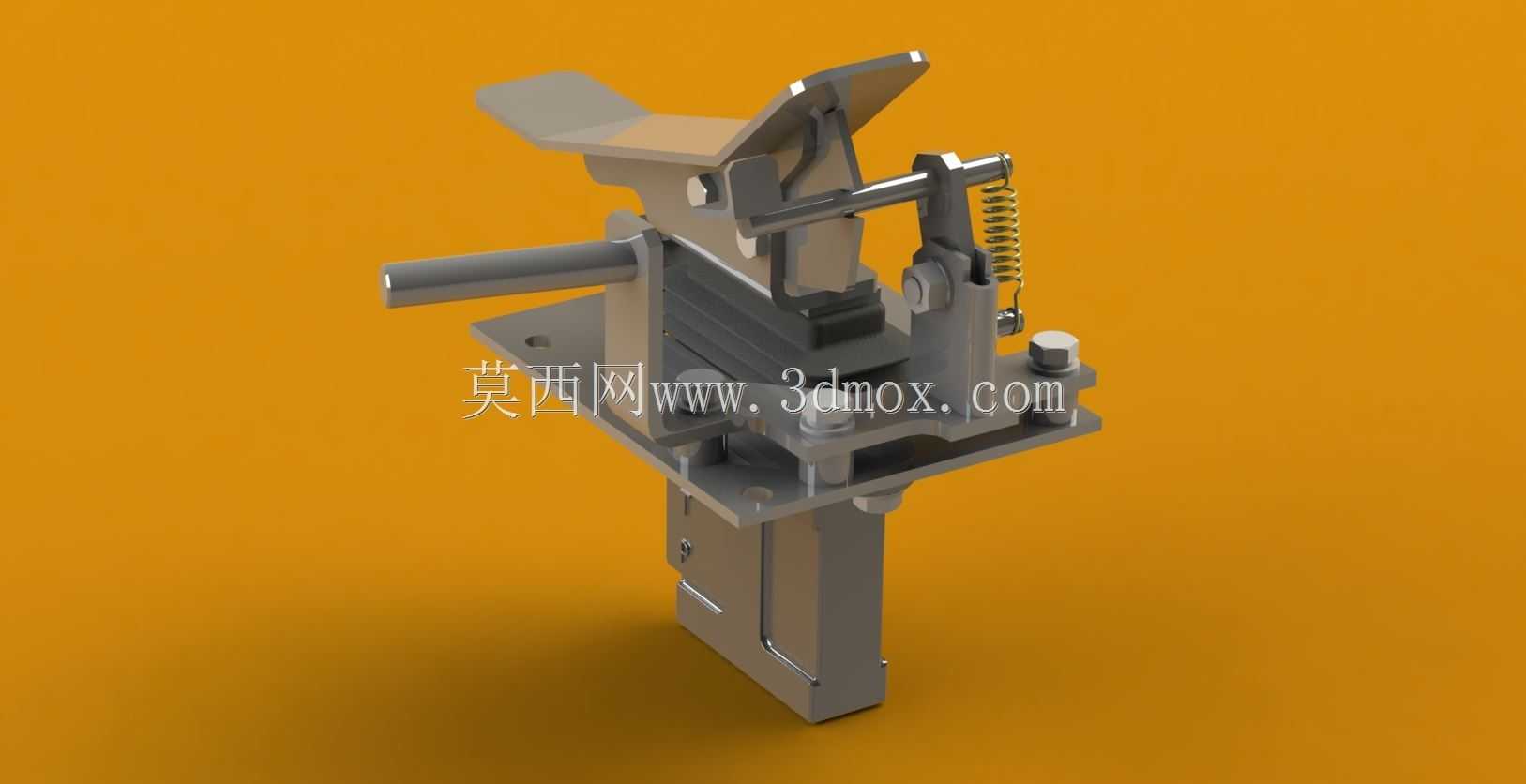

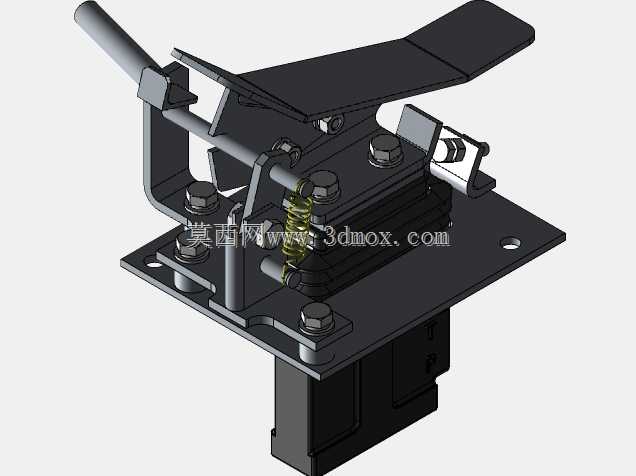

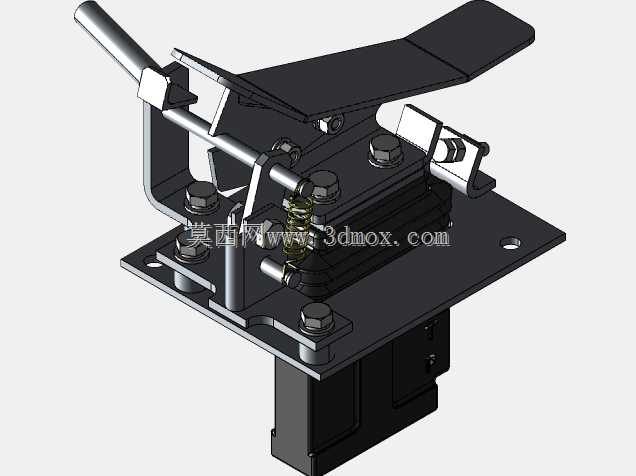

　　这类带断路保护的液压踏板总成，多应用在工程行走机械、工业液压站的人工操作工位上，作为液压回路的人工触发控制单元，替代传统的手动换向阀操作，适配需要手脚协同作业的设备操控场景，比如小型路面养护设备、固定式液压工装夹具站、仓储堆高设备的行走与作业动作控制端。踏板本体采用防滑踏面设计，踏面做了倾角适配人体脚踝自然活动角度，长期踩踏操作不易产生疲劳，踏板下方联动的是液压阀组的顶杆机构，踩踏行程与液压阀的开度做了线性匹配，轻踩时对应小流量输出，实现机构微动控制，踩到底时触发全流量导通，让执行元件达到额定工作速度。集成的断路器模块属于安全冗余设计，当液压回路出现压力过载、系统突发失压或者执行元件出现卡滞异常时，断路器会自动锁止踏板的下压行程，

　　切断液压控制信号的输入，避免设备误动作引发安全事故，同时断路器带手动复位拨杆，故障排除后可直接拨杆复位，不需要拆解踏板结构。整个总成的安装底座采用标准化安装孔位设计，四个固定孔的孔距适配行业通用的操作台安装面板尺寸，底座下方预留了液压管路的走管空间，进出油口的位置做了统一排布，不管是采用硬管连接还是软管总成连接，都不会和踏板的活动机构产生运动干涉。设计过程中优先考虑了活动关节的耐磨性能，踏板的铰接位置采用了自润滑衬套结构，不需要定期加注润滑脂就能满足上万次踩踏的使用寿命要求，复位弹簧的刚度经过匹配，既保证松开踏板后能快速回位切断液压输出，又不会因为弹簧力过大导致踩踏操作费力。侧边的手动操作杆是备用操作结构，

　　当踏板因为空间限制无法踩踏操作时，可以直接拨动侧杆实现相同的液压控制功能，兼顾了不同安装场景下的操作需求。整个结构的活动部件都做了防松处理，所有紧固件都采用防松螺母或者加防松垫圈，避免设备长期振动导致连接件松动，影响操控精度。
