Autonics PRD30-25DN2电感式接近传感器

　　这款圆柱形电感式接近传感器，是自动化产线、机床设备、物料输送系统里常用的非接触式检测元件，日常选型中常用来替代机械限位开关，规避机械触点反复碰撞带来的寿命损耗问题。从结构设计来看，它采用M30标准螺纹柱身，配套六角锁紧螺母与防松垫片，安装时可直接在设备安装板上加工对应规格的穿装孔，通过两侧螺母调整感应端面的伸出长度，适配不同的检测距离需求，柱身尾部的波纹护套结构，能对内部引出线缆起到弯折防护作用，避免设备运行过程中线缆反复弯折出现线芯断裂的问题。

　　它的检测原理是依靠前端感应面的电磁场变化识别金属被测物，不需要和被测工件直接接触，检测过程不会对工件表面造成划伤，也不会因为工件表面的油污、粉尘附着影响检测稳定性，相比光电类检测元件，在金属加工车间、焊接工位这类多金属碎屑、切削液飞溅的场景下适配性更强。实际使用中，常用来检测工装夹具上的工件到位状态、输送线末端的金属件计数、机床滑台的行程限位，也可搭配旋转机构做转速脉冲检测，输出的开关信号可直接接入PLC输入端口，不需要额外加装信号转换模块。

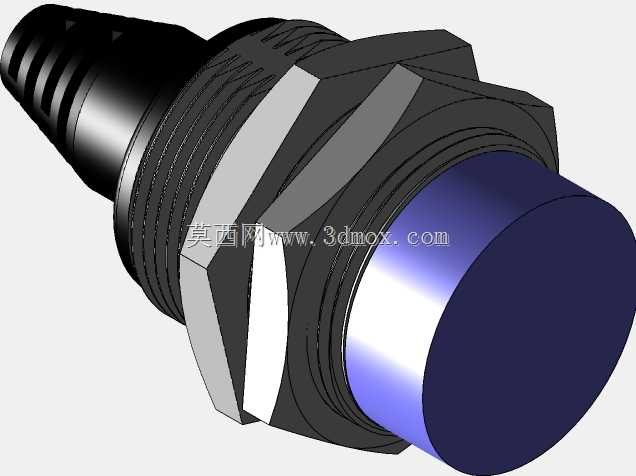

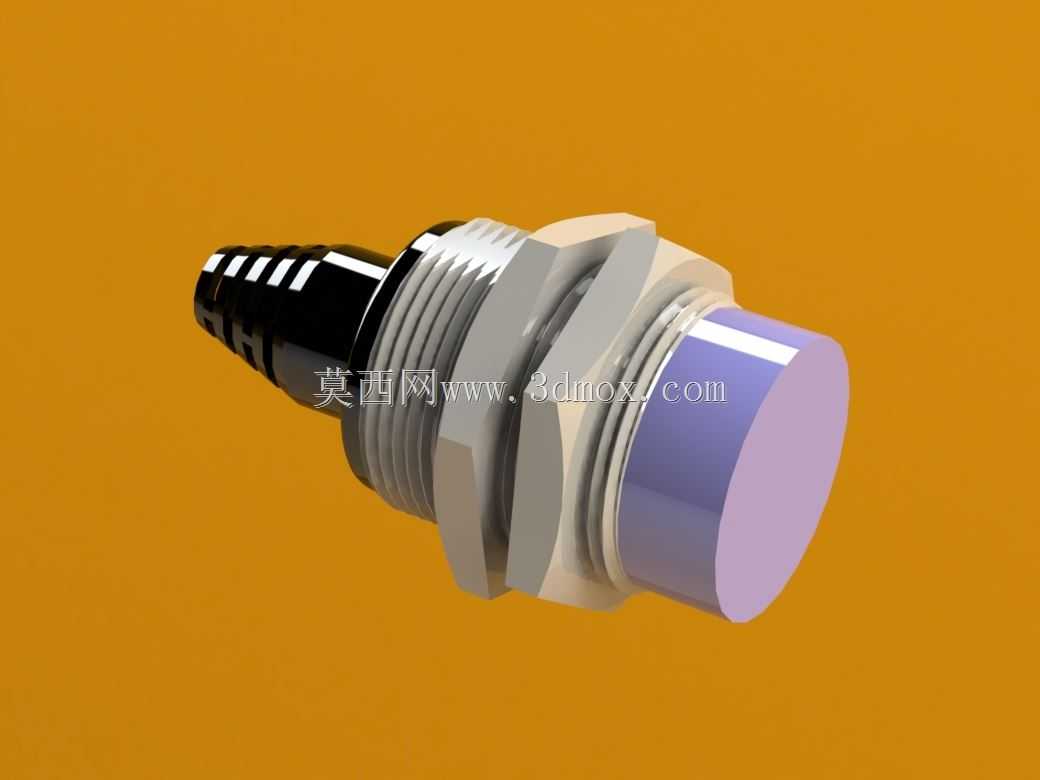

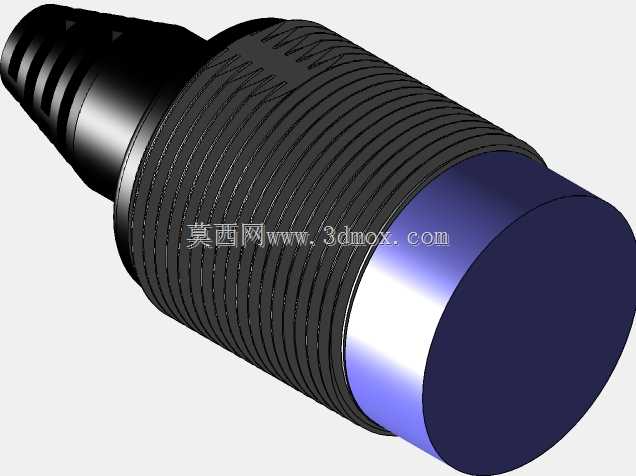

　　设计建模时，柱身的螺纹段严格遵循公制螺纹标准参数，感应端的紫色端面为检测工作面，建模时单独做了材质区分，方便装配时快速识别检测方向；尾部的出线护套做了渐变波纹结构，还原实物的线缆弯折防护特性，六角螺母的对边尺寸、锁紧垫片的厚度都按照实物安装尺寸还原，能直接用于设备装配的干涉检查，提前排查安装时和周边结构件的位置冲突。安装边界上，需要注意传感器周围的金属避让距离，避免周边金属构件干扰检测电磁场，感应端面和被测金属件的正对面积也会影响实际检测距离，建模时预留了足够的安装调整空间，方便现场安装时微调位置，保证检测精度稳定。
