工程机械用电力线传感装置结构设计

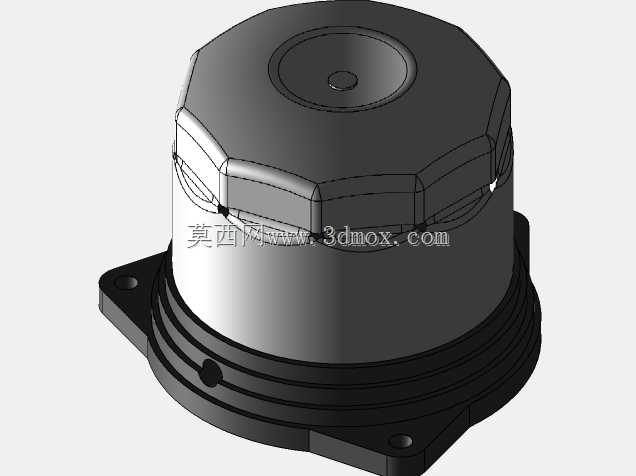

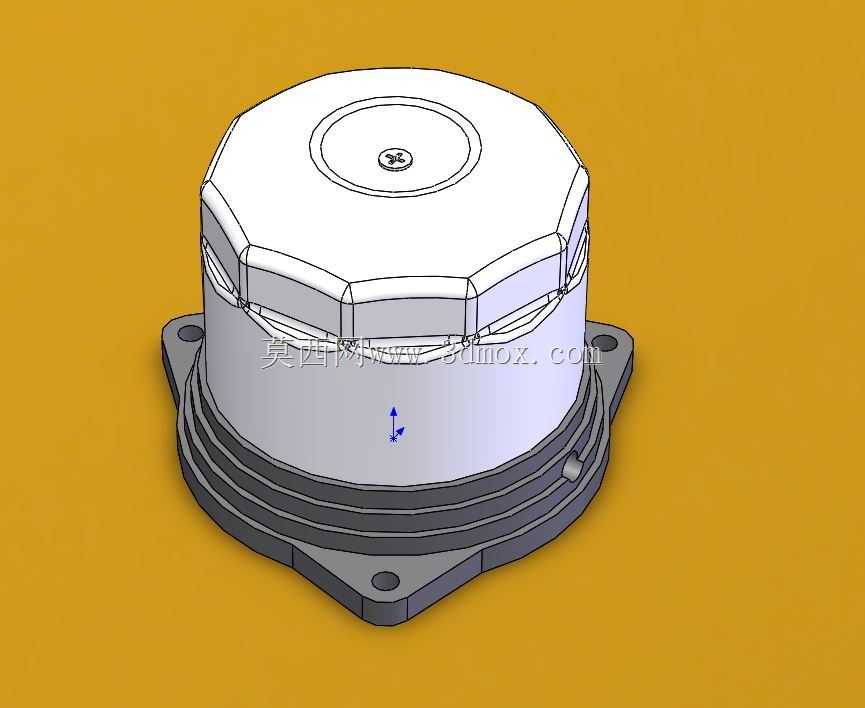

　　这款传感装置主要适配起重机、挖掘机这类重型工程机械的电力回路监测场景，在户外施工、矿山作业这类高振动、多粉尘的复杂工况下，承担电力线路运行状态的实时感知任务，能为设备电控系统提供线路通断、负载波动相关的信号反馈，避免线路过载、绝缘破损引发的设备停机甚至安全事故。从结构设计逻辑来看，整体采用上下分层的组装思路，上部的多边形端盖做了棱边倒角处理，既避免装配过程中锐边划伤操作人员，也能减少户外落尘、积水在顶面的积存，端盖中心预留的标识位可用于打刻型号、接线定义，方便现场运维人员快速识别。中部的主体舱做了多道环形密封槽设计，装配时可嵌入橡胶密封圈，配合端盖的压合结构实现IP65级别的防护能力，阻挡施工场景下的粉尘、喷淋水进入舱体内部，

　　保护内部的感应元件与信号处理电路。下部的安装法兰采用三角分布的固定耳结构，三个安装孔呈等边三角形排布，相比四角安装结构更能适应工程机械机架上的不规则安装面，即使安装面存在轻微的平面度误差，也能通过三点定位实现稳定固定，不会出现安装应力导致的壳体变形；法兰与主体舱衔接位置做了加厚的过渡圆角，能分散设备运行时的振动冲击，避免长期交变应力下出现连接部位断裂的问题。设计过程中充分考虑了安装边界的适配性，整体径向尺寸控制在紧凑范围内，安装耳的突出长度经过优化，既保证固定螺栓有足够的操作空间，也不会过多占用机架上的安装位置，可直接适配现有多数重型工程机械的预留传感安装位，无需额外做安装支架的改制。

　　舱体侧面预留的出线位做了内凹式的防水接头安装结构，接线完成后可通过旋紧防水接头实现线缆处的密封，避免雨水顺着线缆渗入舱内。整体壳体采用硬质工程塑料与金属嵌件结合的材质方案，安装孔位置嵌入金属衬套，避免螺栓锁紧时压裂塑料壳体，同时兼顾整体重量控制与结构强度，在工程机械长期的高振动工况下，不会出现壳体开裂、密封失效的问题，能稳定完成电力线路状态的感知任务，为设备的安全运行提供可靠的信号支撑。
