工程用BYG4T-5502型裂土器齿结构设计

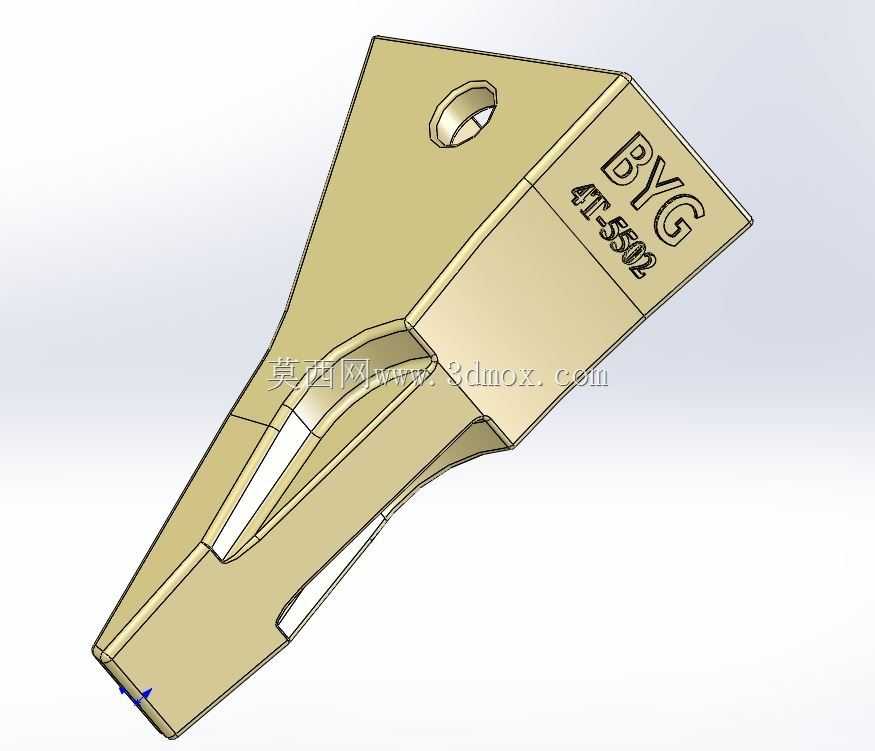

　　这类裂土器齿主要配套在重型推土机、挖掘机的裂土器总成上，多用于矿山剥离、路基施工、硬土层翻松、冻土层破除这类重载作业场景，是直接接触作业介质的核心受力易损件，作业时需要将齿尖楔入坚硬的岩土结构中，通过主机的牵引力与提升力完成土层、风化岩的破碎翻松，为后续的开挖、摊铺作业提前处理作业面。从结构设计来看，该齿整体采用变截面楔形布局，上部为带安装孔的连接段，安装孔做了沉孔处理，能够适配配套的固定销轴，安装时销轴穿过连接座与齿体的安装孔完成锁紧，沉孔结构可以避免销轴端部在作业过程中被岩土磨损，延长固定件的使用寿命，连接段的安装面做了贴合平面处理，能够和裂土器的齿座安装面完全贴合，避免作业过程中出现应力集中导致的连接部位断裂。

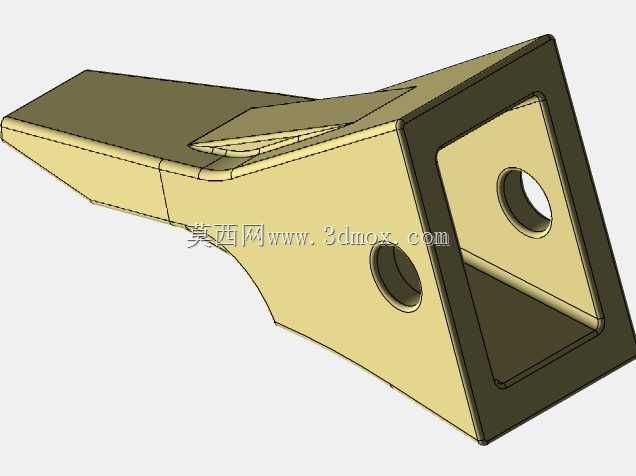

　　齿身从中部向齿尖方向逐步收窄，同时在齿身两侧设计了加强筋结构，顺着受力方向延伸，既能够降低齿身整体重量，又能保证楔入岩土时的抗弯、抗扭强度，避免在硬岩作业时出现齿身弯折的情况。齿尖部位做了加厚的耐磨段设计，作业过程中最先磨损的齿尖区域预留了足够的磨损余量，能够延长单次更换的使用周期，降低施工现场的易损件更换频次。齿体表面刻印的型号标识，能够方便现场配件管理人员快速识别配件型号，避免错发错装导致的安装不匹配问题。从安装边界来看，该齿的连接段尺寸完全适配对应型号的齿座，安装时不需要额外做切割、焊接修改，直接穿入销轴锁定即可完成更换，齿身的外轮廓在作业摆动过程中不会和齿座、主机的护板结构发生干涉，

　　最大楔入角度下齿身的受力方向和主机牵引力方向保持一致，能够最大化传递主机的作业动力，减少动力损耗。设计过程中充分考虑了重载作业下的受力分布，将应力集中区域都做了圆弧过渡处理，避免尖角位置在交变载荷下出现疲劳裂纹，同时整体的楔形角度经过优化，楔入岩土时的阻力更小，作业过程中主机的负荷更平稳，能够有效降低作业油耗。
