DN16规格高压软管维修接头结构

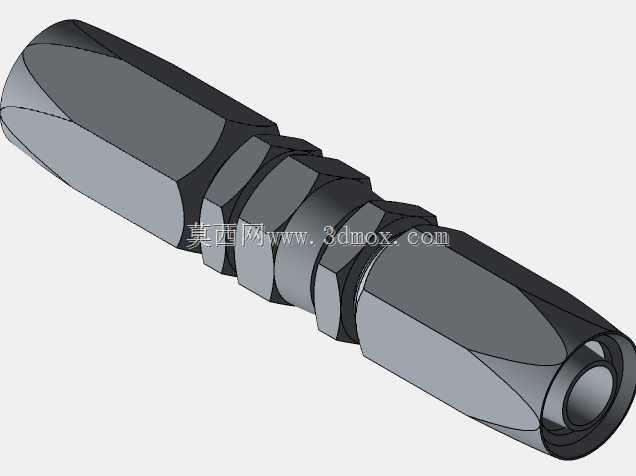

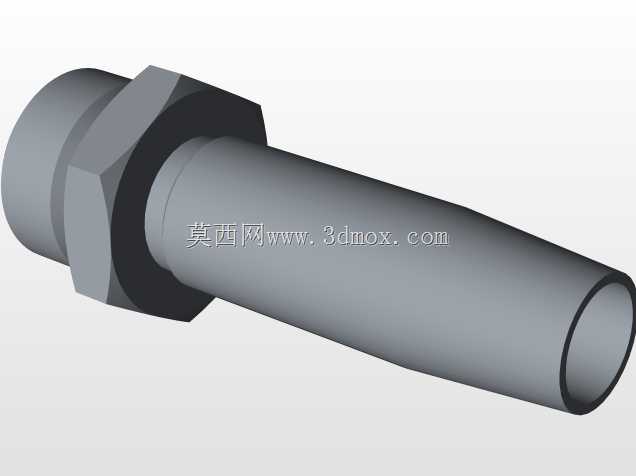

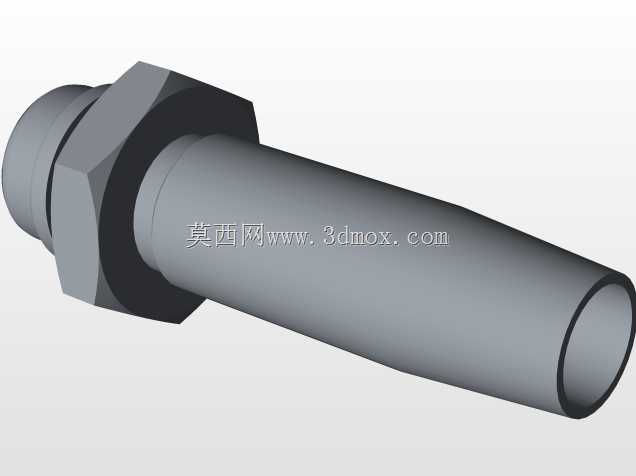

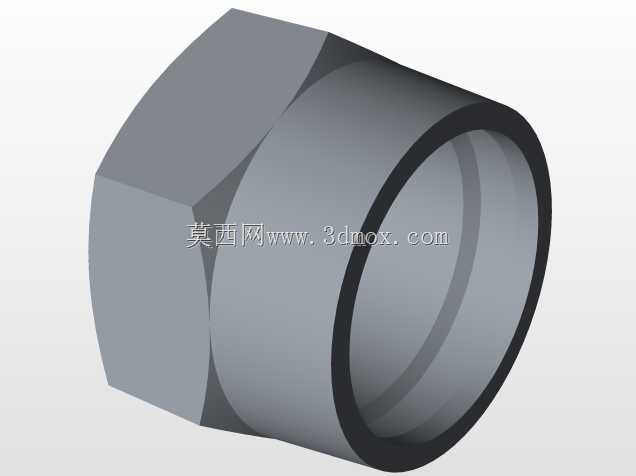

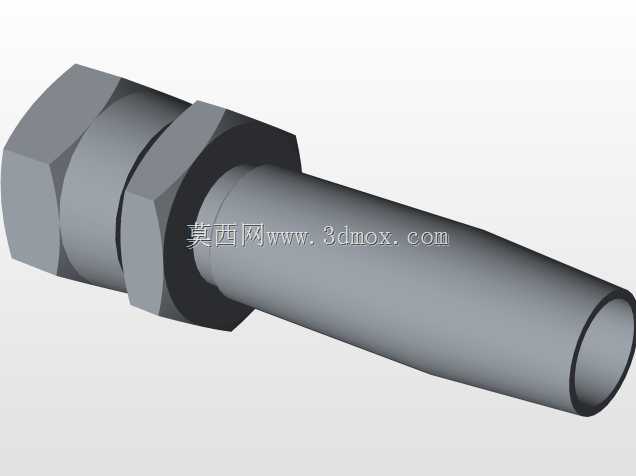

　　在液压系统运维、工程机械现场抢修、工业管路应急维护场景中，高压软管突发破损渗漏是影响设备连续作业的常见故障，这类DN16规格的软管维修接头，正是为解决无整管更换条件下的快速复通需求设计，无需复杂扣压设备，仅靠常规扳手即可完成现场操作，大幅缩短管路故障停机时长。从结构设计逻辑来看，接头整体采用分段式外六角夹持结构，沿轴向分布的多组六角棱边，既为安装时的扳手夹持提供足够受力面，避免拧紧过程中出现打滑损伤接头表面，也通过分段式的变径结构适配软管插入后的抱紧行程，接头内部的锥面咬合结构，会在拧紧过程中逐步挤压软管外壁，使橡胶层嵌入咬合槽形成静密封，无需额外加装密封垫即可耐受高压工况下的介质冲击，适配常规16mm通径的钢丝编织高压软管，

　　适配工作压力覆盖常规中高压液压系统的使用区间。设计过程中充分考虑现场安装的操作边界，接头两端的插入端做了圆弧导向倒角，避免软管插入时刮伤内层橡胶造成内漏隐患，整体外形的最大外径控制在合理范围，不会因为加装维修接头造成管路排布空间不足，相邻管路的安装间隙不会出现干涉问题。不同于一次性扣压式软管接头，这类维修接头可在软管局部破损时，截去破损段后通过两个该类接头搭配中间连接段完成管路修复，在野外作业、厂区应急抢修等缺乏专业扣压设备的场景下，能够快速恢复管路导通，减少设备停机等待配件的时间成本。接头的金属结构整体做了防锈氧化处理，适配液压油、乳化液等常规工业介质的长期接触，不会因为介质腐蚀造成结构强度下降，咬合齿的深度经过反复验证，

　　既能够咬入软管外层橡胶提供足够的拉脱力，避免高压工况下软管脱开甩出，也不会因为齿深过深切断钢丝增强层，影响软管修复后的整体承压能力。在实际选型应用中，需要确认软管的外径与接头的抱紧区间匹配，安装时将软管插至接头内部定位台阶后再逐段拧紧锁紧结构，即可保证连接后的密封性能与抗拉脱性能，修复后的管路可达到原软管九成以上的承压能力，满足临时抢修及长期使用的需求。
