DN12规格高压软管维修接头结构设计

　　在液压系统运维、工程机械现场抢修、工业管路巡检的作业场景中，高压软管突发破损渗漏是极为常见的设备故障，若整根更换软管往往需要停机拆解较长管路，耗费大量工时，还会造成液压油泄漏损耗，DN12规格的高压软管修理包正是针对这类现场快速修复需求设计的管路连接部件。该部件的核心功能是在不拆除原有软管布设路径的前提下，对破损截断后的两段DN12内径高压软管进行对接密封，让管路快速恢复承压输送能力，适配工作压力区间覆盖常规中高压液压系统、气动高压输送管路的使用要求，可承受管路运行中的脉冲压力冲击，不会因设备运行振动出现松脱渗漏问题。从结构设计逻辑来看，整个接头采用对称式双卡套锁紧结构，两端分别对应插入截断后的软管端部，内部设置有锥形密封咬合结构，

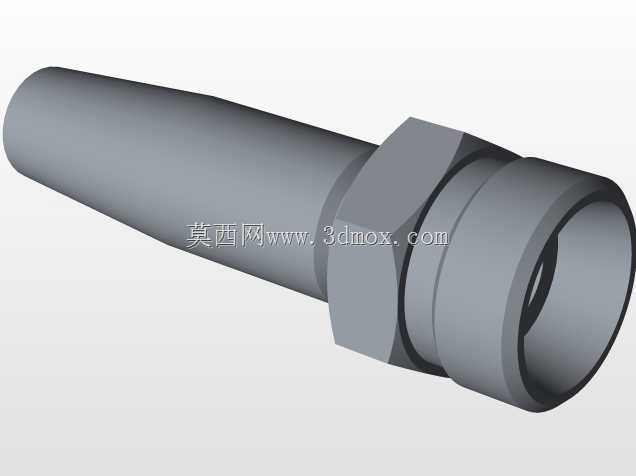

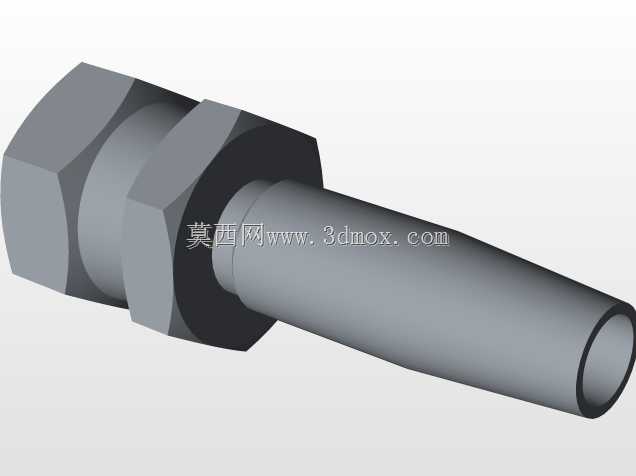

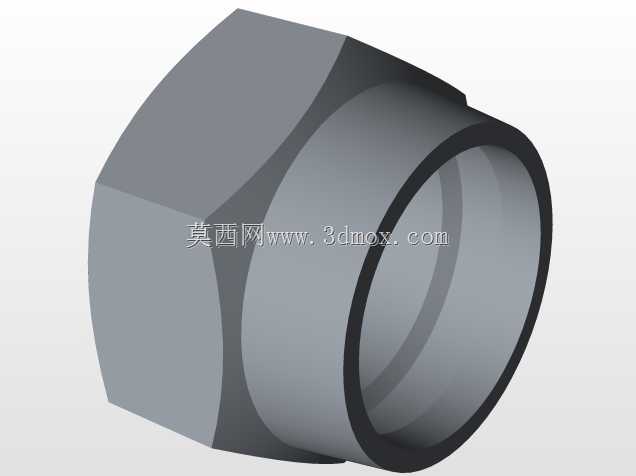

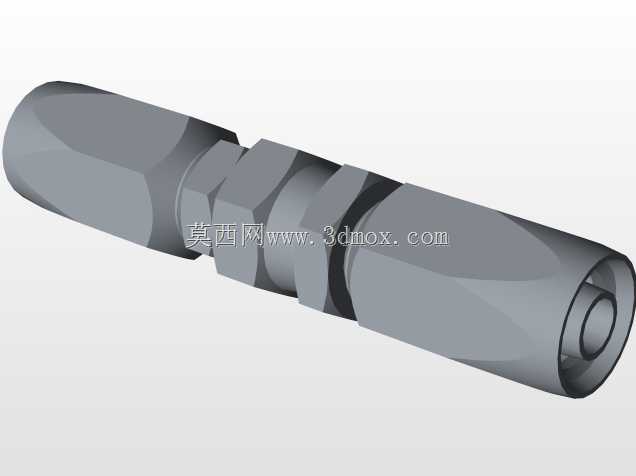

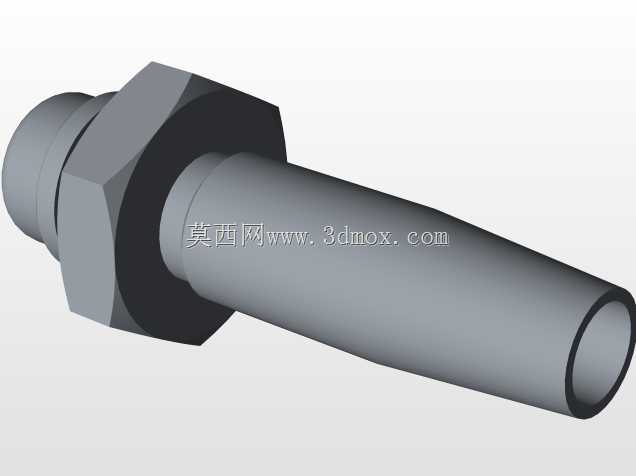

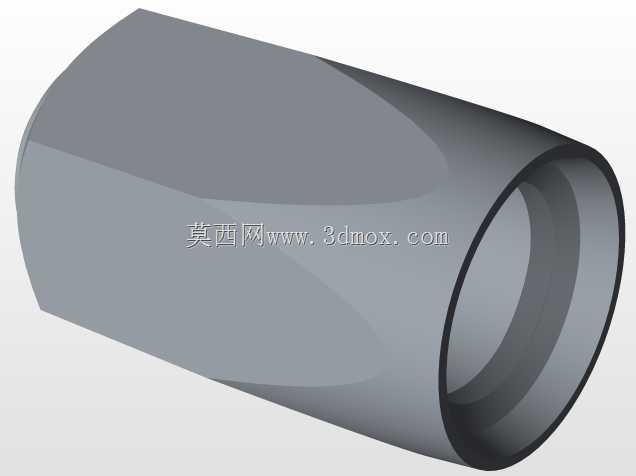

　　当旋紧两端的锁紧螺套时，内置的卡套会均匀咬合住软管外层的钢丝增强层与橡胶基体，同时挤压内部密封胶圈形成径向密封，既保证足够的拉脱强度，避免管路带压运行时接头被压力冲脱，又能杜绝高压介质从衔接缝隙渗漏。外形上整体采用长圆柱式结构，中间为六角拧动工位，两端螺套也设置有适配扳手拧动的扁方结构，现场作业时仅需使用常规活动扳手或开口扳手即可完成安装，不需要专用扣压设备，完全适配野外作业、设备抢修现场无专业压管设备的工况。安装边界方面，接头整体外径控制在合理范围，不会因为加装修复接头导致管路无法穿过原有设备的走线孔、固定卡扣，两端插入软管的深度经过精准核算，既保证足够的咬合长度，又不会因为插入过深导致软管内部通径被遮挡，

　　避免管路通流面积下降造成的压力损失、介质流速异常问题。建模过程中对各部件的配合公差做了严谨设定，锁紧螺套与主体的螺纹配合采用中等精度公差，既保证拧动顺畅无卡滞，又不会出现配合间隙过大导致的松动问题；卡套的咬合齿角度经过反复校核，保证咬合时不会切断软管的钢丝增强层，同时能嵌入橡胶层形成足够的抱紧力；内部密封槽的尺寸适配常规O型圈的安装压缩量，在-20℃到80℃的常规工作温度区间内都能保持稳定的密封性能，不会因为温度变化导致密封件失效。这类修复接头在实际使用中，可将单处软管故障的修复时间从数小时压缩到十余分钟，大幅降低设备停机带来的生产损失，尤其适合工程机械野外作业、生产线液压管路应急抢修、船舶管路临时修复等无法快速获取全新替换软管的场景，结构上没有易损的活动部件，安装完成后可长期稳定运行，承压能力与原装扣压接头基本持平，完全满足常规工业管路的使用要求。
