适配42mm管道的焊接对接法兰结构

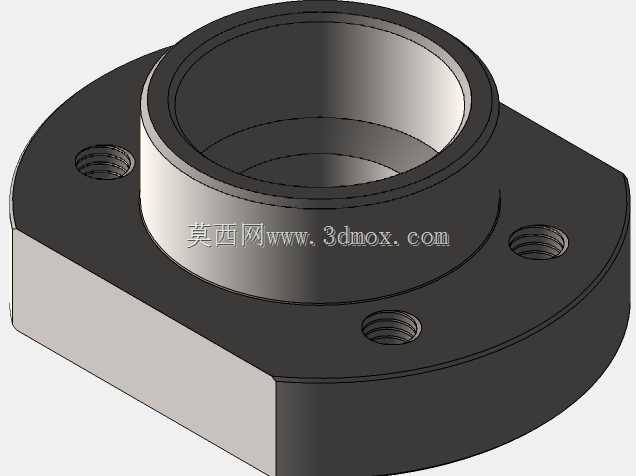

　　在液压管路、气动输送系统以及中小型工业流体输送管线的布设场景中，这类适配42mm外径管道的焊接对接法兰，是实现管路与设备基座、阀组接口刚性连接的核心连接件。不同于平焊法兰需将管道插入法兰内孔后环焊的结构，这款对接法兰采用带凸台的对焊式结构，凸台内径与42mm管道外径精准匹配，焊接时管道端面与凸台根部贴合，环向焊缝处于凸台与管道的衔接位置，能有效降低焊缝处的应力集中，在管路存在小幅振动、压力波动的工况下，焊缝开裂的风险远低于普通平焊结构。

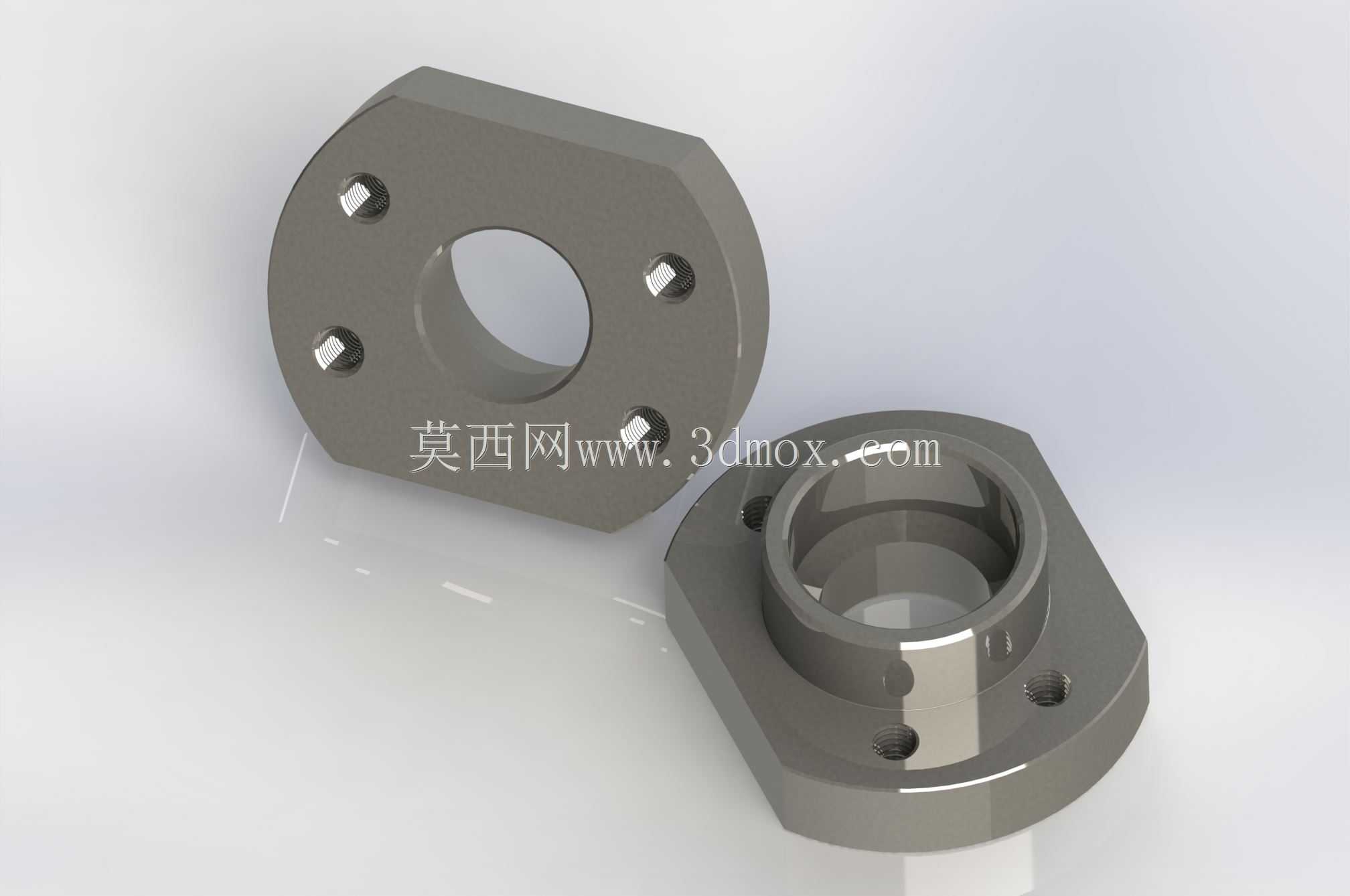

　　从结构设计逻辑来看，法兰主体采用切边式方形轮廓，而非传统的整圆形法兰盘，这种设计主要考虑安装空间受限的场景——比如设备侧壁的密集阀组排布区域，切边后的轮廓能缩小相邻法兰之间的安装间距，避免圆形法兰的外圆轮廓出现干涉。法兰盘上均匀布设4个安装螺栓孔，孔位的分度圆尺寸经过匹配计算，能适配常规同压力等级的设备接口螺孔位置，安装时螺栓从法兰侧穿入，拧紧后可提供足够的密封预紧力。法兰中心的通孔内径与42mm管道的通径保持一致，不会出现通径缩颈的问题，能避免管路输送过程中出现局部流阻增大、介质淤积的情况。

　　实际安装作业中，需要先将管道端面切割平整并去除毛刺，将管道套入法兰的凸台段，调整法兰的螺栓孔方位与对接接口对齐后，先在凸台与管道的衔接位置做3到4处定位点焊，确认管路同轴度、法兰端面与管道轴线的垂直度符合要求后，再完成整圈的连续密封焊。焊接完成后需对焊缝做渗透探伤，避免出现焊接气孔、夹渣影响密封性能。法兰的安装端面预留了密封垫片的放置空间，当与对接端的法兰面锁紧时，密封垫片被均匀压缩，可实现0到1.6MPa压力范围内的流体密封，适配水、液压油、低压气体等多种常规工业介质的输送场景。

　　这类法兰的安装边界需要特别注意：由于采用切边方形结构，螺栓安装时的扳手空间需要结合切边后的轮廓尺寸预留，避免出现扳手无法就位的情况；凸台的高度经过合理设计，既保证焊接时焊枪有足够的操作空间，不会因为凸台过矮导致焊接时灼伤法兰密封端面，也不会因为凸台过高增加不必要的结构重量。在三维建模过程中，螺栓孔的位置做了沉孔倒角处理，既能去除孔边的加工毛刺，也能在螺栓穿入时起到导向作用，提升现场安装的效率。法兰的所有棱边都做了小圆角钝化处理，避免搬运、安装过程中尖锐棱边划伤操作人员，也能减少应力集中点，提升法兰整体的结构强度。
