SANS1123标准HDPE短法兰结构设计

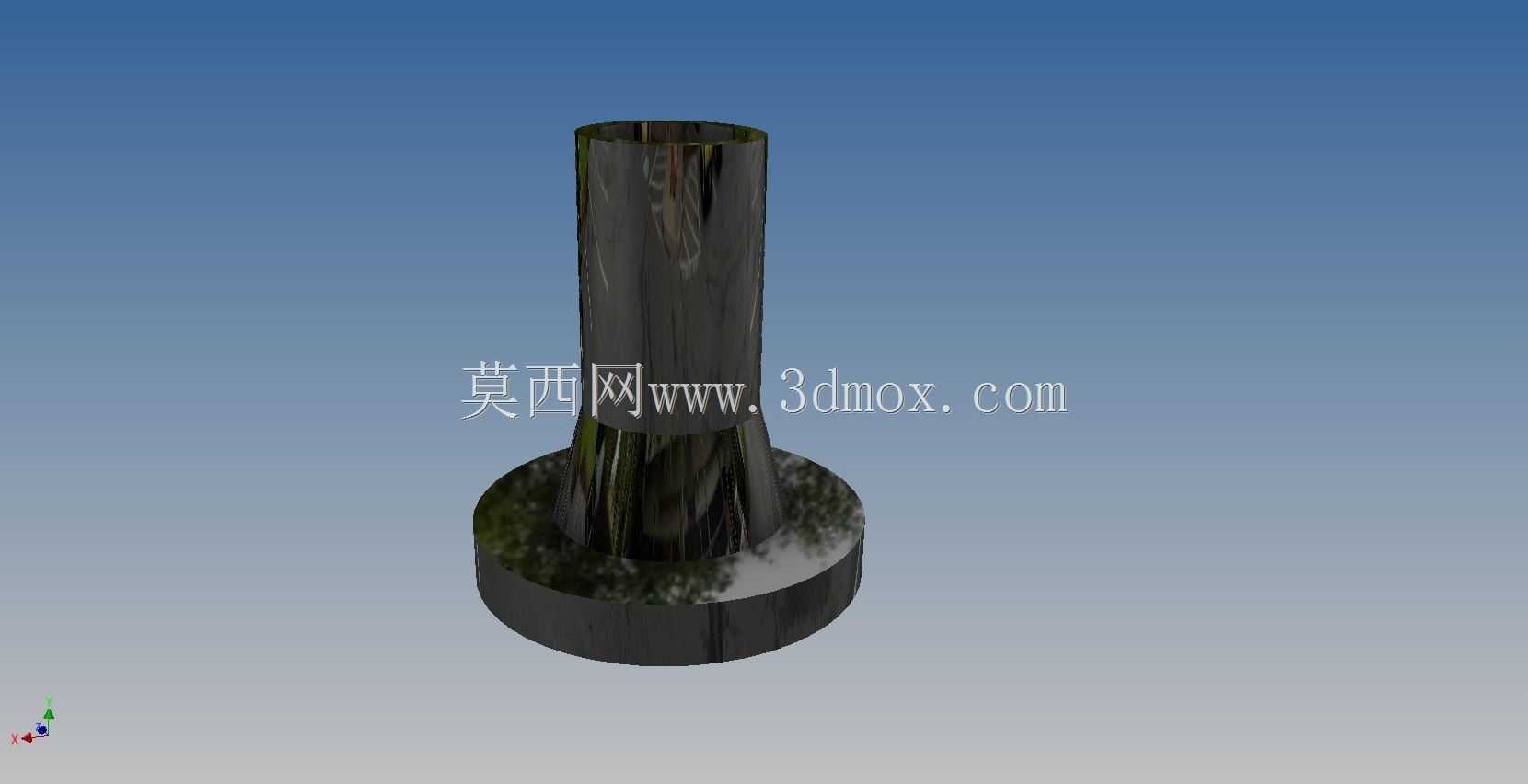

　　在市政给排水、化工流体输送、农田灌溉等涉及塑料管路布设的工程场景中，HDPE短法兰是实现管路与阀门、泵体、储液罐体等设备刚性对接的核心过渡连接件，区别于长径法兰的适配场景，这类短法兰更适用于安装空间局促、管路轴向预留尺寸有限的布设点位，能在保证连接密封可靠性的前提下，尽可能压缩管路对接段的轴向占用空间。从结构设计逻辑来看，这款短法兰遵循SANS 1123标准的尺寸规范，覆盖20mm至500mm的公称通径范围，可适配对应规格的HDPE管路对接需求，整体采用一体注塑成型的结构逻辑，底部为带密封槽的法兰盘结构，上部为锥度过渡的短管段，锥度过渡段的设计核心是降低流体在管路变径或对接位置的紊流概率，减少流体输送过程中的压损，

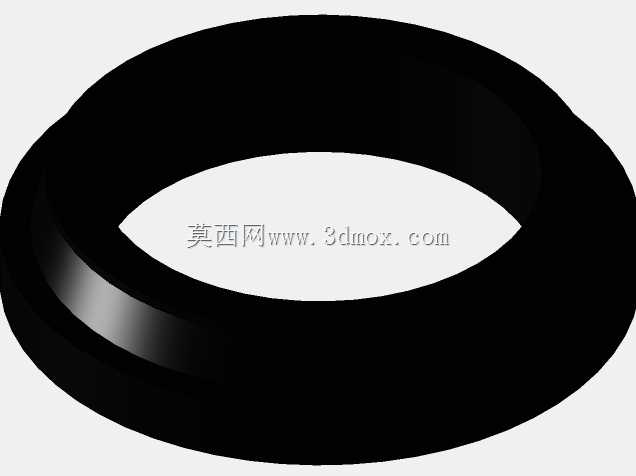

　　同时避免直角过渡位置长期受流体冲刷出现的应力集中问题，提升构件的长期使用寿命。法兰盘上的螺栓孔位排布完全匹配对应通径下的标准对接尺寸，安装时无需额外扩孔或调整孔位，可直接与同标准的法兰端面对接，密封槽的深度与宽度适配常规橡胶法兰垫片的尺寸，安装时垫片嵌入槽内后不会因螺栓紧固出现移位，能有效保证对接面的密封性能，避免输送流体出现渗漏。上部短管段的外径与同规格HDPE管材的外径保持一致，可采用热熔对接、电熔连接或者法兰压接的方式与上游管路完成连接，短管段的壁厚根据通径大小匹配对应的公称压力等级，在常规0.6MPa至1.6MPa的流体输送压力下可保持结构稳定，不会出现鼓胀、开裂等失效问题。从安装边界来看，

　　这款短法兰的轴向总长度远低于同规格的长颈法兰，在管路布设时，当设备接口与墙面、其他管线的间距较小时，选用这款短法兰可避免出现安装空间不足无法对接的问题，同时短管段的锥度过渡结构也能减少管路对接位置的流体阻力，在输送含微小固体颗粒的流体时，也不易在对接位置出现积料堵塞的问题。在实际工程选型过程中，设计人员需要根据管路的公称通径、输送介质的工作压力、安装点位的轴向预留空间来确认是否适配这款短法兰，建模过程中需要严格遵循标准给定的尺寸公差，尤其是法兰盘的密封面平面度、螺栓孔的位置度、短管段的同轴度等形位公差要求，避免加工或注塑成型后出现对接错位、密封不严的问题，同时HDPE材料的耐腐蚀性特性，也让这款短法兰可适配多数酸碱类流体的输送场景，无需额外做防腐处理，能有效降低管路系统的后期维护成本。
