虎钳配套小型夹持作业辅具结构

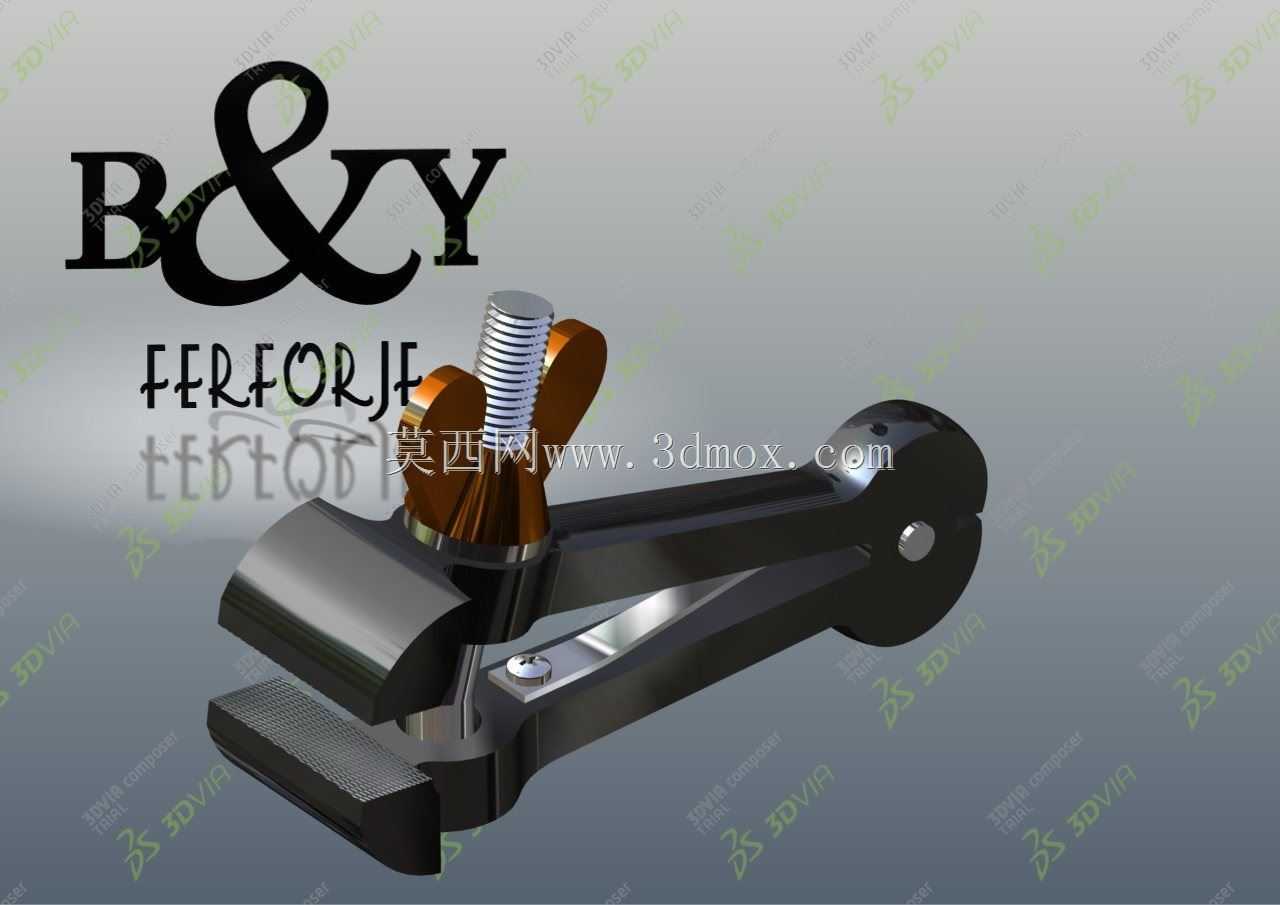

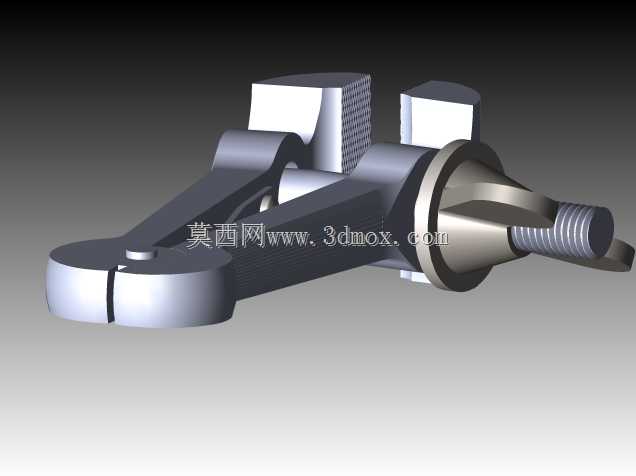

　　这款虎钳配套的小型作业辅具，核心定位是填补常规台虎钳在小尺寸异形工件装夹场景下的功能空白，日常在金工实训工位、小型机加工维修台、精密零件修配场景中使用频率极高。常规台虎钳的钳口为平面硬钢材质，装夹薄壁件、异形小杆件、带局部凸起的小型零件时，很容易出现夹伤工件表面、装夹定位偏移、夹持力不足导致加工窜动的问题，这款辅具就是针对这类痛点做的结构优化。从结构设计逻辑来看，整体采用杠杆式夹紧配合蝶形螺母锁紧的组合方案，主体臂身采用一体化铣削成型的结构，没有多余的拼接焊缝，避免长期受夹紧力后出现连接部位松动的问题。臂身与钳口连接端做了适配通用虎钳钳口的卡槽结构，安装时不需要额外改造原有虎钳，直接卡在虎钳活动钳口的端面上，

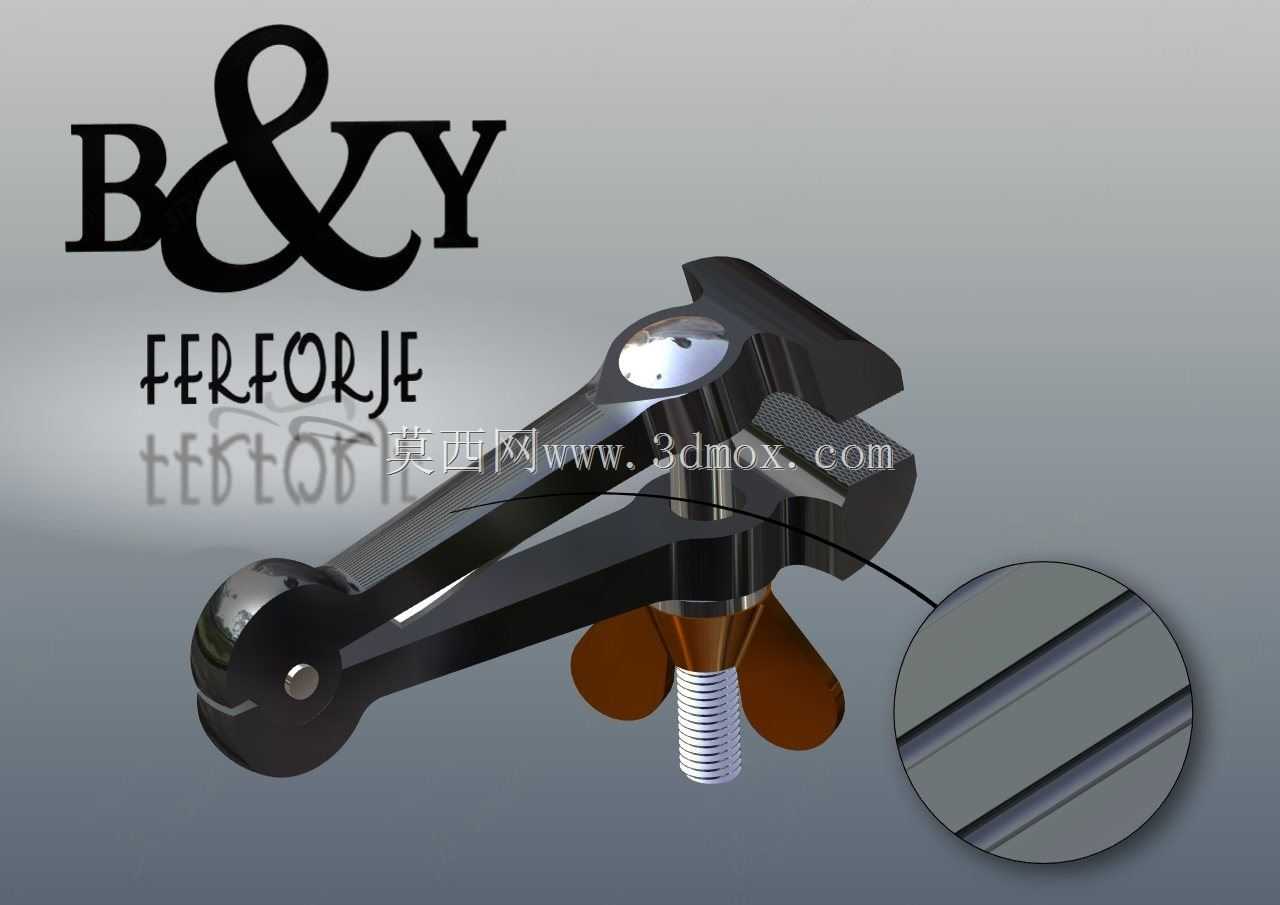

　　靠虎钳自身的夹紧力就能完成辅具的固定，安装边界完全适配市面主流4寸、5寸台虎钳的钳口尺寸，不需要额外打孔或者加装转接件，拆装切换的时间不超过半分钟，不会影响虎钳原有平口夹持功能的正常使用。辅具的夹持端做了圆弧过渡的压合面，压合面表面加工有细密的防滑齿纹，齿纹深度控制在0.2mm，既能够保证夹持时的摩擦力，避免工件受力打滑，又不会在铜、铝等软质金属工件表面留下过深的夹痕，针对表面要求高的工件，还可以在压合面粘贴铜皮或者毛毡垫层，进一步降低装夹损伤的概率。锁紧部位采用的是蝶形旋钮配合梯形螺纹的结构，梯形螺纹的自锁性能好，夹紧后不会因为加工过程中的振动出现松脱，蝶形旋钮的尺寸做了加大处理，操作人员不需要借助扳手，

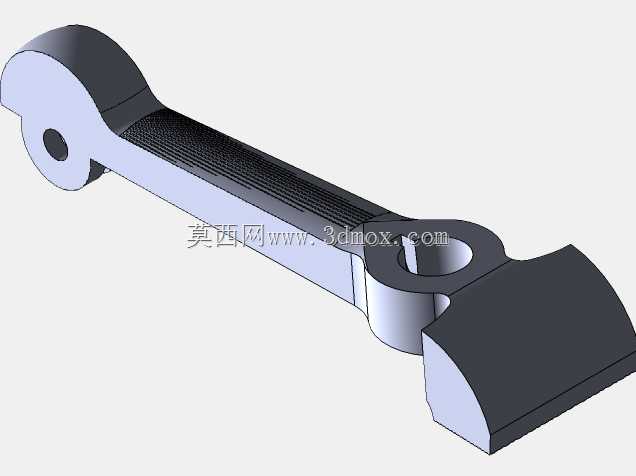

　　徒手就能完成锁紧和松开操作，在频繁更换工件的修配作业中，能够大幅降低操作的辅助时间。辅具的臂身做了镂空减重设计，整体重量控制在0.8kg以内，长期装在虎钳上也不会增加虎钳活动端的负载，不会影响虎钳原有丝杠传动的顺畅度。臂身的转动铰接部位采用销轴加耐磨铜套的配合，铜套的磨损余量预留了0.5mm，长期使用出现间隙后只需要更换铜套就能恢复原有配合精度，不需要整体更换辅具，维护成本极低。从实际使用场景来看，这款辅具可以完成多种常规钳口无法实现的装夹作业：比如装夹直径3mm以下的小直径钻头、丝锥进行刃磨，装夹小型塑料壳体进行飞边修配，装夹带斜度的小型铸件进行打磨作业，甚至可以配合角度块完成小角度倾斜工件的定位装夹，

　　在职业院校的金工实训教学场景中，这类辅具能够帮助学员快速掌握异形件装夹的思路，减少因为装夹不当导致的工件报废或者操作安全问题。在结构强度校核层面，臂身的受力截面做了加厚处理，最大能够承受1500N的夹紧力，完全覆盖小型零件修配、打磨、轻量钻孔作业的受力需求，不会出现夹紧过程中臂身变形断裂的问题。铰接销轴采用45号钢淬火处理，表面硬度达到HRC40-45，长期反复转动也不会出现磨损变形，保证夹持位置的重复定位精度。辅具的表面做了发黑防锈处理，在车间潮湿的环境下也不容易生锈，日常维护只需要定期在铰接部位和螺纹部位涂抹少量润滑脂，就能保证长期使用的操作顺畅度。和市面上同类的虎钳辅具相比，这款结构没有采用复杂的多连杆结构，零件总数控制在12个以内，加工难度低，普通的铣削、钻削设备就能完成全部零件的加工，适合实训教学场景下作为学员测绘、建模、加工实操的练习案例，学员可以通过对这个结构的拆解建模，理解手动夹具的力臂放大原理、螺纹自锁特性、铰接部位的公差配合选择等实用的机械设计知识点，也可以根据自身的使用需求，对压合面的形状、臂身的长度做针对性的修改，拓展出更多的装夹功能。
