金属冲压件专用检查夹具三维结构

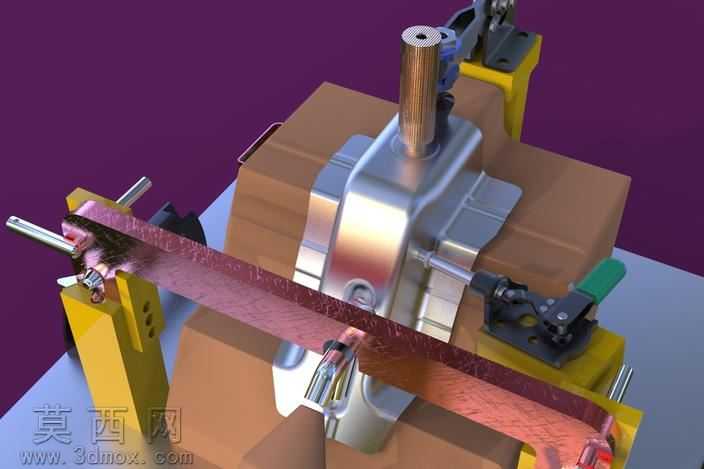

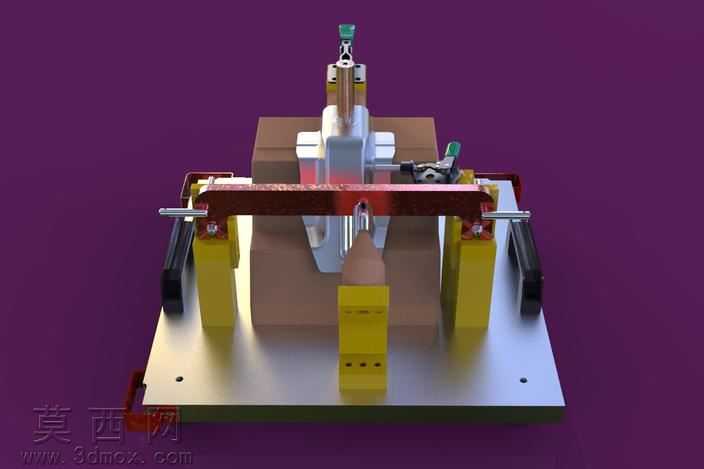

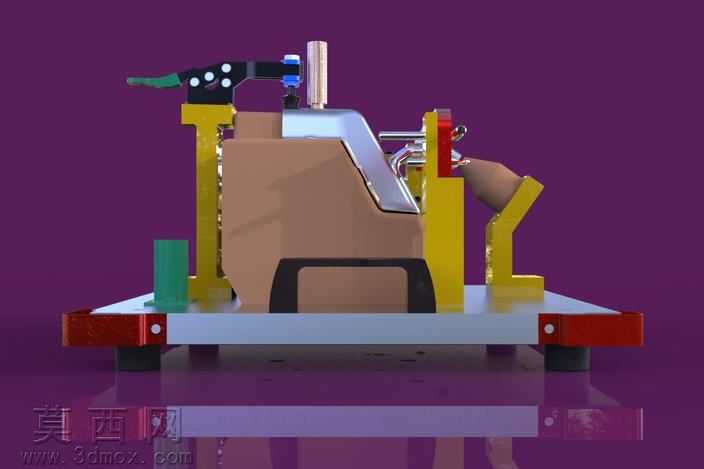

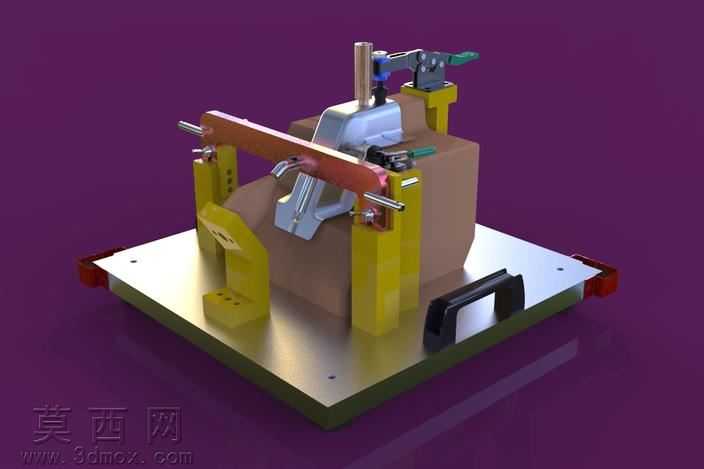

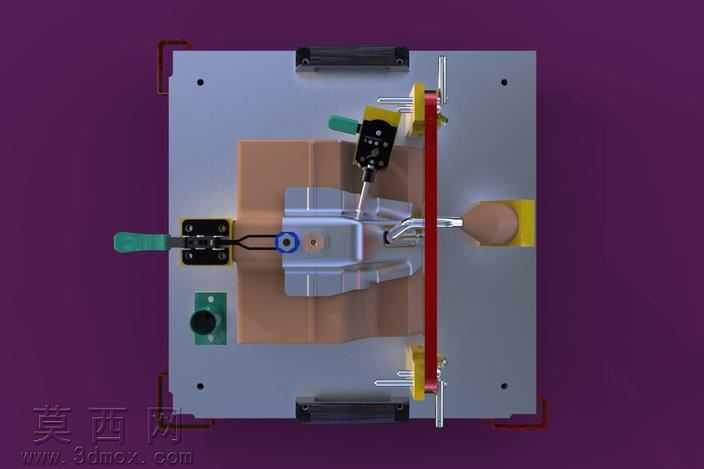

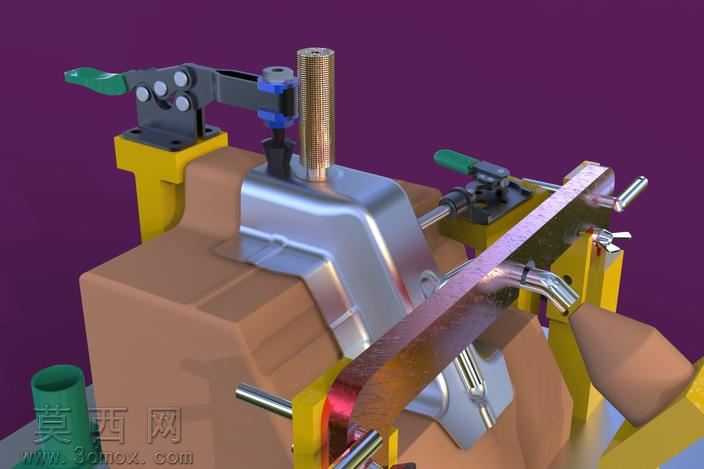

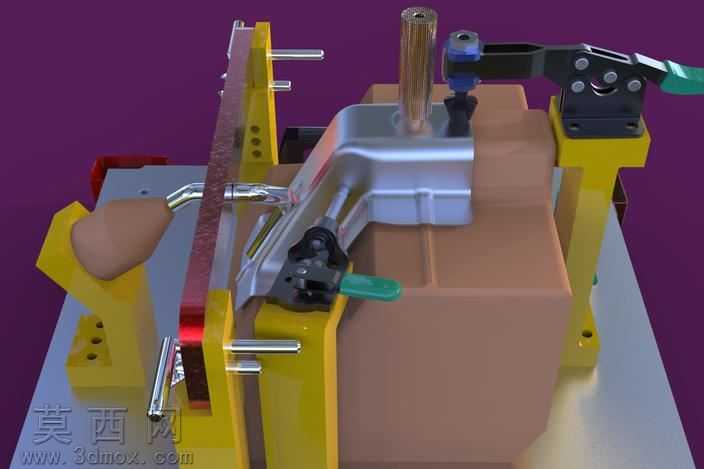

本套检查夹具为金属冲压件专用检测工装，整体采用三维参数化建模完成，完整还原了检具的全部装配结构与功能细节。建模过程中严格遵循检具设计的公差规范，对所有定位基准、夹紧点位、检测基准面都做了精准的尺寸约束，确保模型可直接用于后续的工程出图与加工生产参考。渲染阶段采用了写实材质方案：底座使用拉丝不锈钢材质还原金属基板的哑光金属质感，搭配黑色防滑搬运把手的磨砂塑胶材质，支撑立柱与定位座采用黄色氧化处理的硬质合金材质，模拟工业检具常用的表面处理效果，快速夹钳部分做了蓝黑双色的金属烤漆质感区分，铜质定位销还原了黄铜的温润金属光泽，被检测的冲压件采用银灰色冷轧钢板材质，还原冲压件表面的细微磨砂纹理，背景采用深紫色纯色背景突出工装主体，光影采用柔和的顶光加侧补光方案，清晰呈现所有结构的装配关系与轮廓细节，避免阴影遮挡关键结构。结构设计上，整套检具采用方形金属底板作为承载基座，底板四角设置红色防撞护角，侧边设置搬运把手方便工位转移；底板上设置多组黄色立式支撑座，根据待检测冲压件的曲面轮廓做了仿形定位面设计，确保工件放置后可快速完成初定位；横向设置的棕色压臂搭配多组可调式锁紧螺栓，配合侧装的快速夹钳，可从多个方向对工件施加稳定的夹紧力，避免检测过程中工件移位；顶部设置垂直布置的检测基准销与百分表安装位，可快速完成冲压件的孔位精度、轮廓度、形位公差的检测作业，所有夹紧元件都做了防干涉设计，操作空间充足，不会在装夹和检测过程中与工件或检测工具发生碰撞。设计思路围绕冲压件检测的高效性与准确性展开，优先采用快换式定位结构，可适配同系列不同规格冲压件的检测需求，所有定位面与夹紧点都避开工件的检测区域，确保检测过程无遮挡，整体结构紧凑，刚性充足，可满足生产现场高频次的检测使用需求。
