管类与酒吧票据专用定位工装夹具

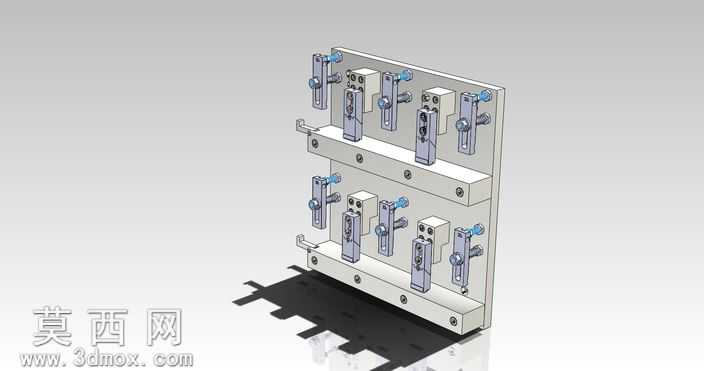

本套夹具采用三维参数化建模方式完成整体设计，建模过程中严格遵循工装设计的定位基准统一原则，将整体结构拆分为安装基板、横向定位梁、夹持单元、快锁卡扣四大模块进行分步构建，各零件间的装配约束完全匹配实际生产中的装配公差要求，可直接导出工程图用于生产加工。渲染阶段采用哑光金属材质模拟主体不锈钢构件的表面质感，对夹持端的弹性接触部件赋予耐磨工程塑料材质，通过环境光遮蔽效果清晰呈现各部件的装配层级与结构间隙，阴影投射角度调整为45度斜向，完整展现夹具的立体结构与安装形态。结构设计上采用双层对称式布局，上下两层各配置四组独立夹持单元，每组单元均包含侧向定位块、压紧旋钮、固定销三个核心部件，可同时适配不同管径的管状工件与不同厚度的酒吧票据类薄片工件的夹持需求，侧边设置的快拆卡扣可实现上层定位梁的快速开合，方便工件的批量取放，基板上预留的多组安装孔位支持将整套夹具固定在HMC加工工作台面，也可根据使用场景调整安装位置。设计思路围绕多场景兼容夹持的核心需求展开，摒弃传统单用途夹具的局限性，通过模块化的夹持单元替换即可适配不同规格的工件，整体结构无冗余部件，所有受力部件均经过受力仿真验证，夹持状态下工件无偏移松动风险，附加的逻辑删除式定位结构可避免工件错装反装，既满足管状零件加工过程中的固定需求，也可适配酒吧经营场景中票据、单据的规整夹持使用，整体结构紧凑，操作便捷，无需额外辅助工具即可完成工件的装夹与拆卸。
