440W小型风力发电机组结构设计

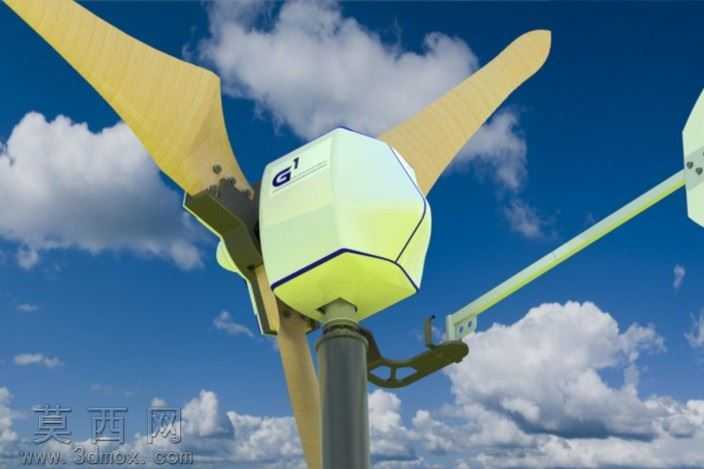

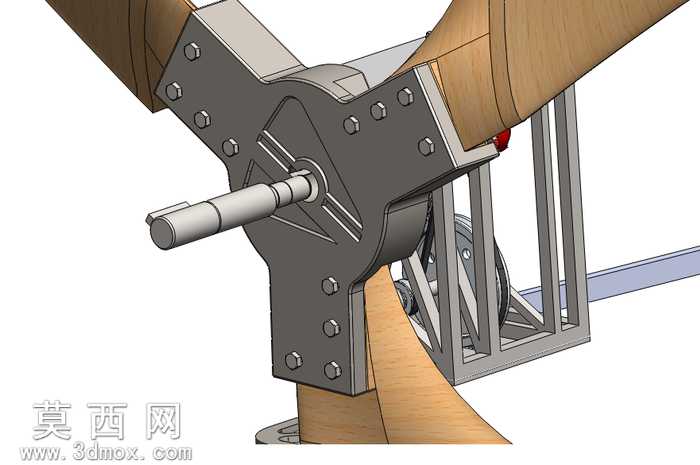

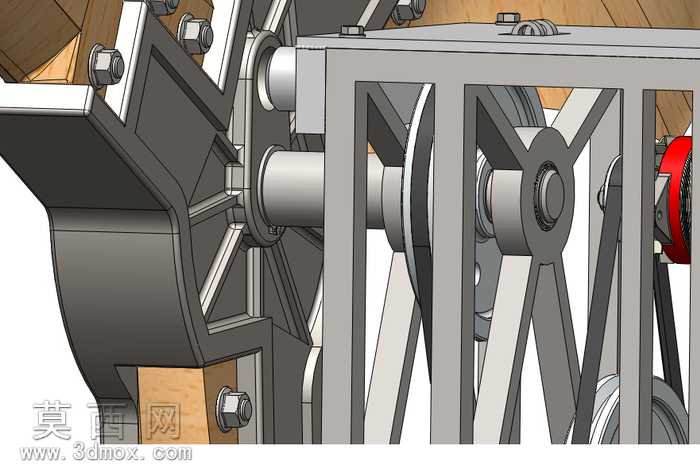

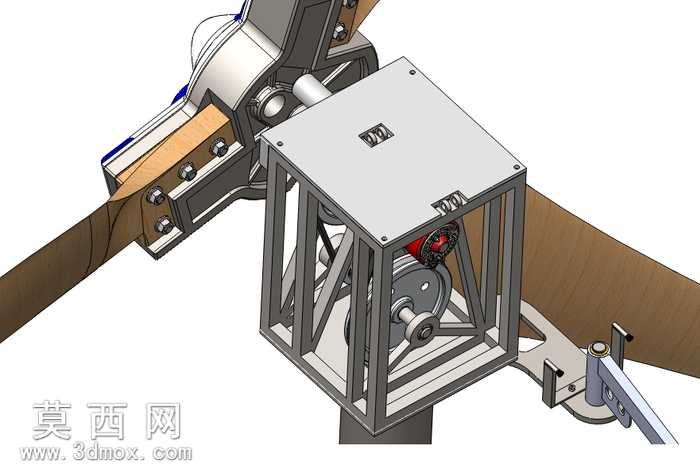

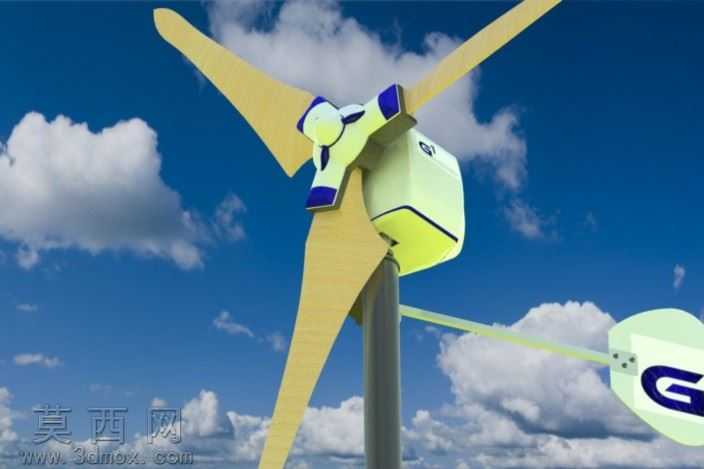

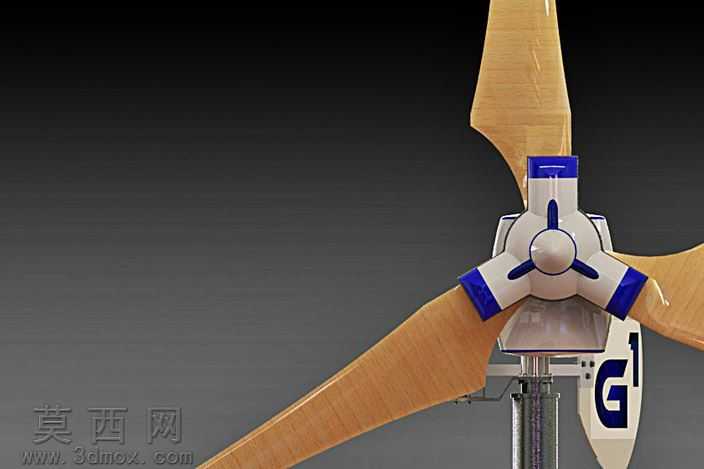

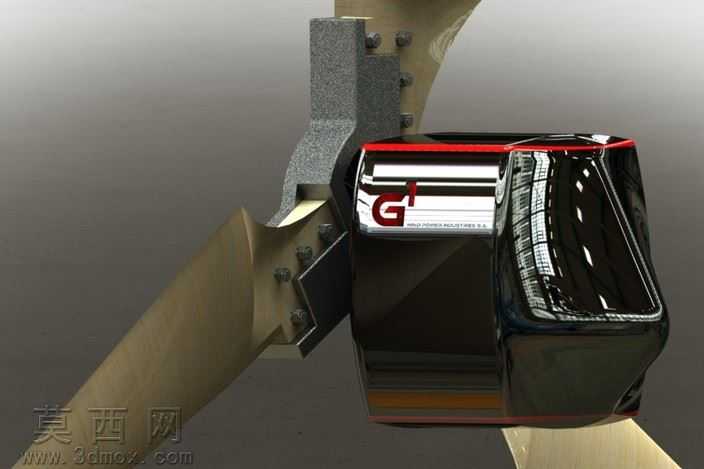

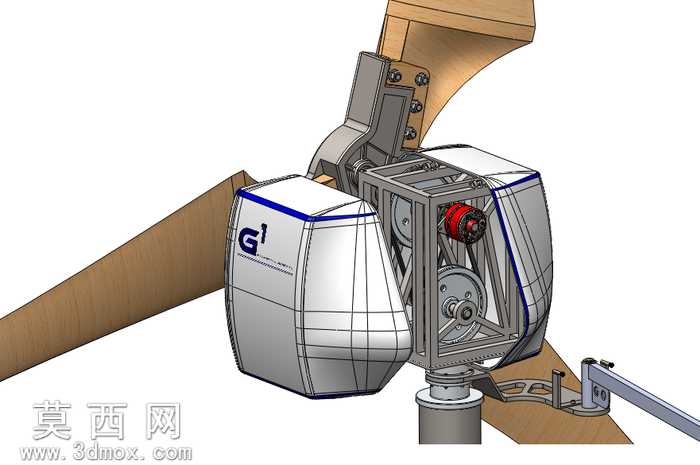

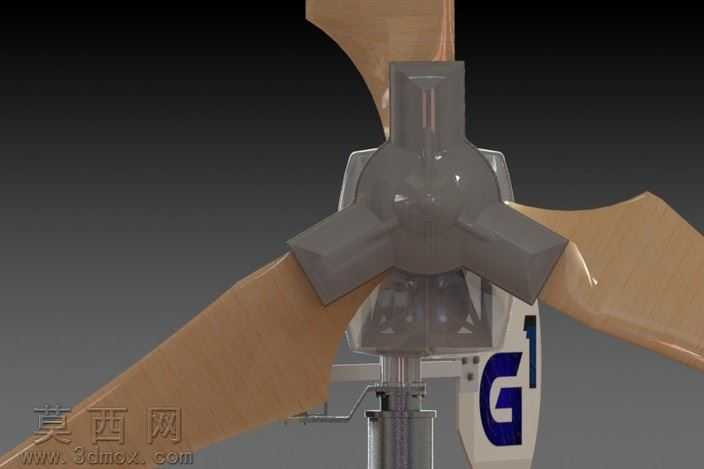

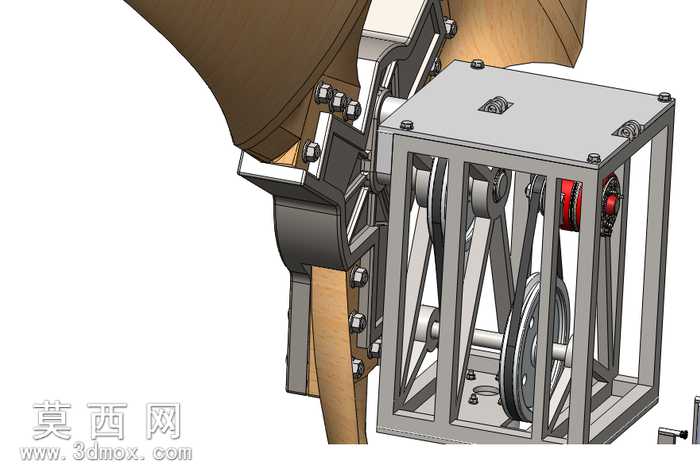

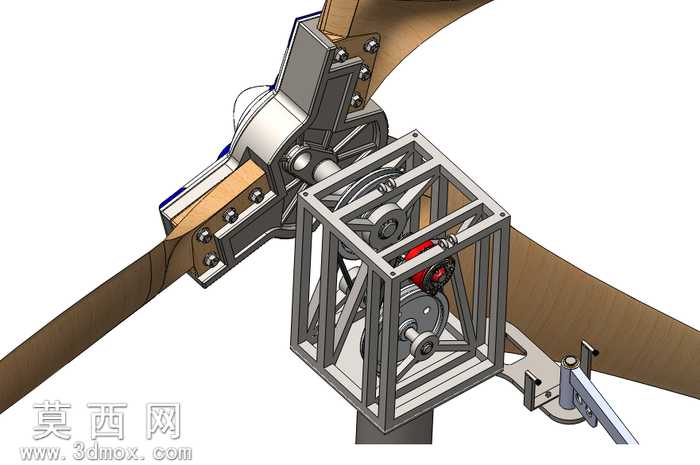

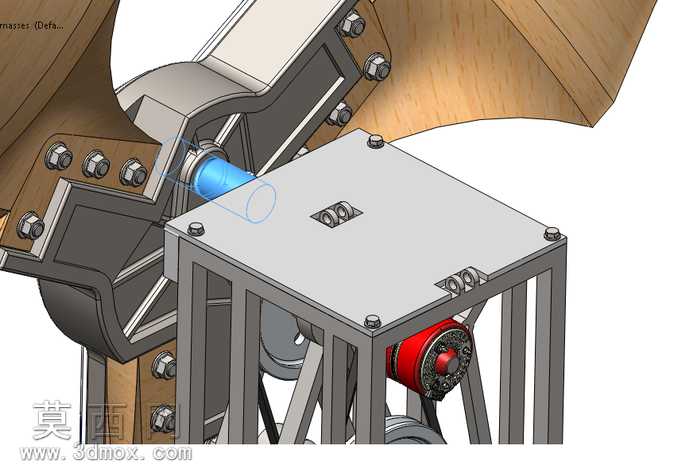

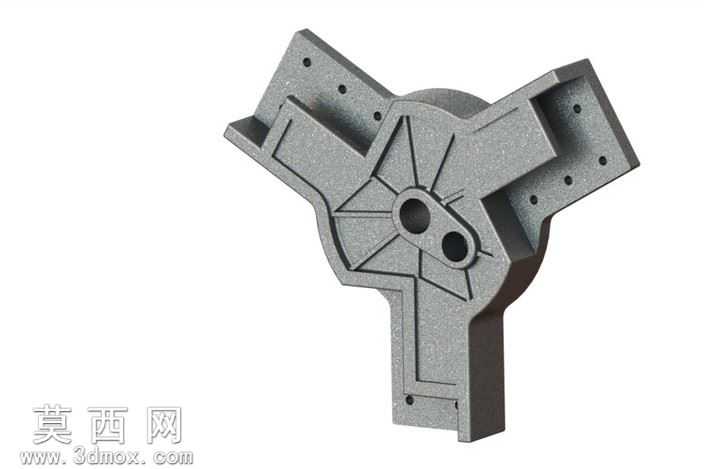

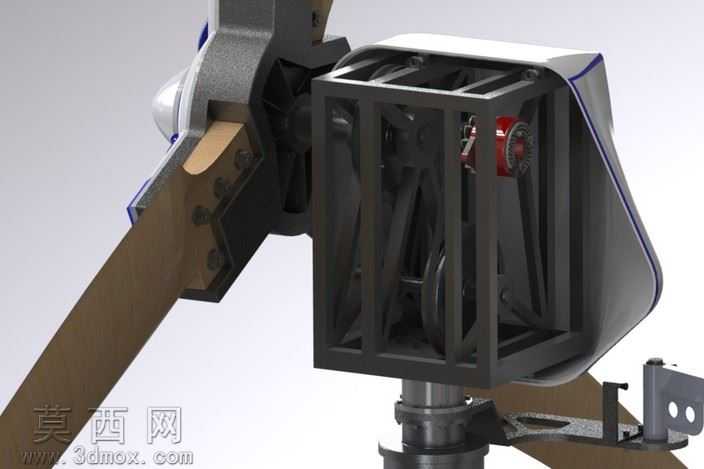

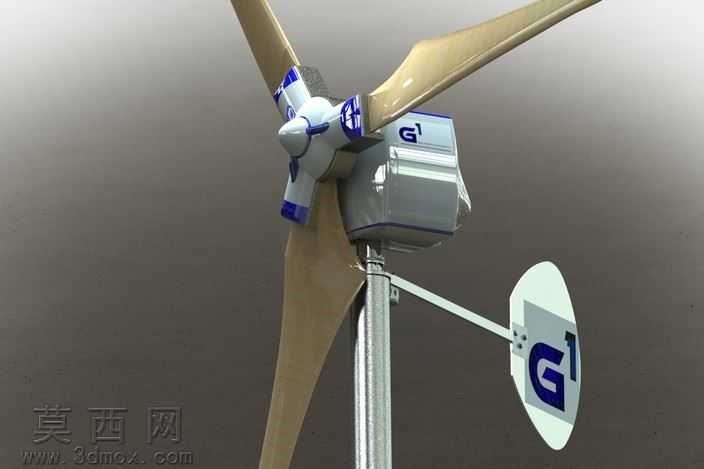

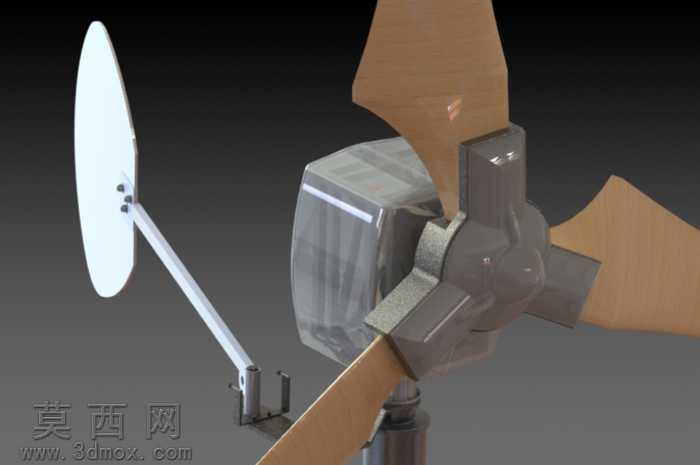

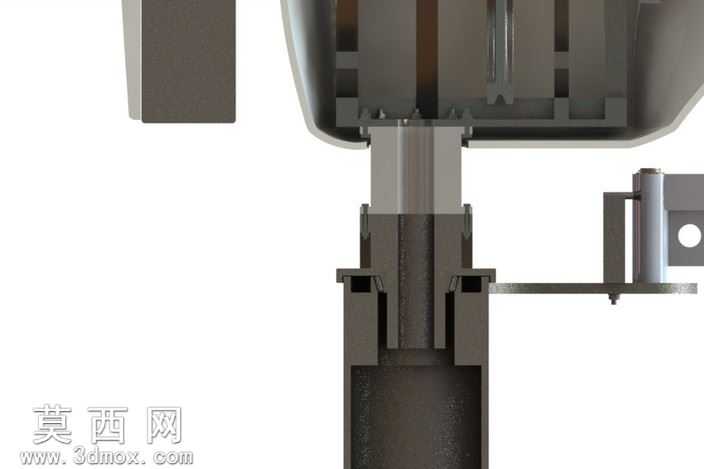

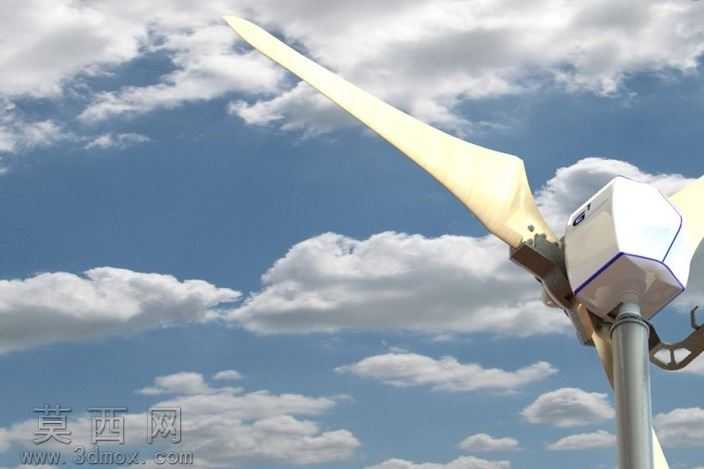

本作品为440W功率等级的小型水平轴风力发电机组三维设计，整体建模过程围绕小型风电设备的实用化需求展开，完整还原了机组从风轮捕捉风能到动力传递、发电输出的全链路结构。建模阶段首先完成了风轮部分的结构搭建，配置的风轮叶片长度为2490毫米，对应5米的风轮扫掠直径，适配0-20m/s的业务风速区间，能够在常见的户外风力条件下稳定捕获风能，叶片与轮毂的连接结构做了强化处理，可承受变风速下的交变载荷冲击。动力传递部分采用皮带传动结构，设计传动比率为18.918，通过皮带传动的缓冲特性，降低风轮转速波动对发电机的冲击，同时实现转速匹配，让发电机工作在高效转速区间，传动舱内部的机架采用框架式笼型结构，通过型材拼接形成高刚性支撑框架，将传动组件、发电机等核心部件稳定固定在舱内，既保证了结构强度，又预留了足够的安装维护空间，舱体外部设计了流线型导流罩，可降低风阻同时保护内部组件免受户外环境侵蚀。偏航与支撑部分设计了可转动的塔架连接结构，能够让风轮自动对准来风方向，最大化风能利用效率。建模过程中对各部件的装配关系做了精准约束，所有运动部件的配合间隙都经过合理设置，既保证传动顺畅无卡滞，又避免了过大间隙带来的振动问题，材质配置上针对不同部件的使用场景做了区分：叶片采用轻量化复合材料质感，机架与传动部件采用金属钢材质感，导流罩采用工程塑料质感，塔架部分采用防腐金属材质，渲染效果清晰展现了机组的内外结构细节，能够直观呈现各组件的布局逻辑与装配关系。整个设计兼顾了小型风电设备的可靠性、易维护性与风能利用效率，完整还原了440W风力发电机组的真实结构特征，可用于小型风电设备的结构验证、教学演示或相关产品的设计参考。
