斜置式桁架结构钢门三维设计

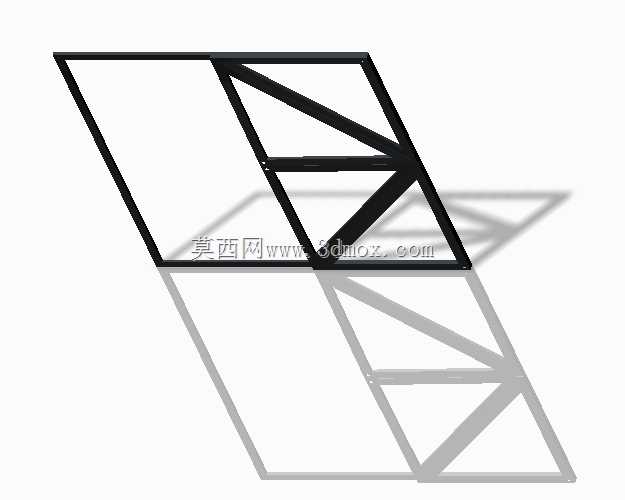

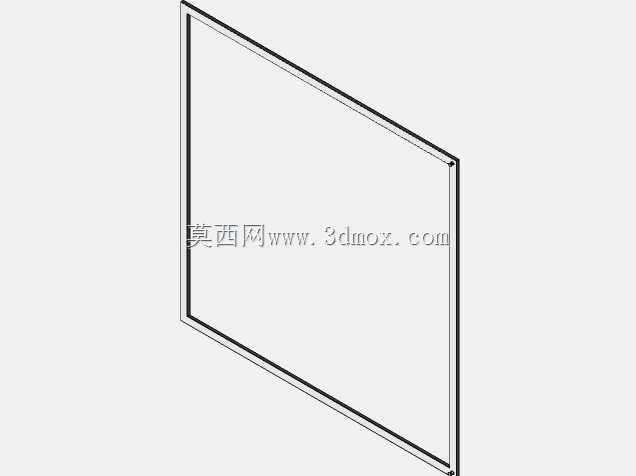

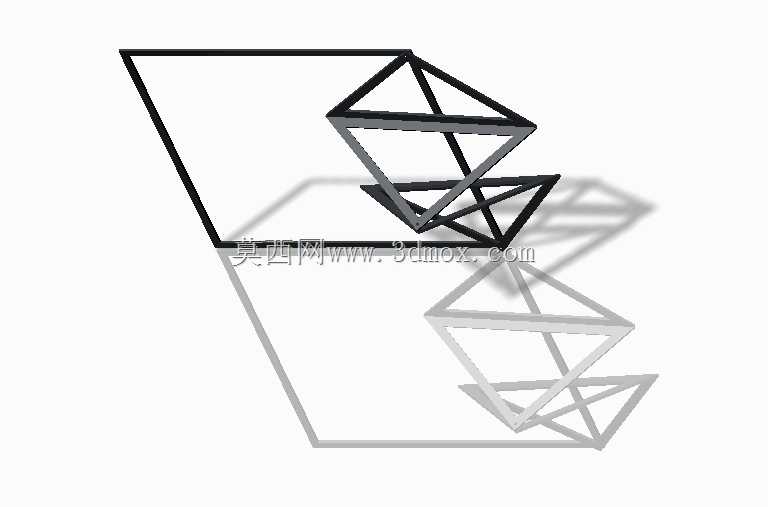

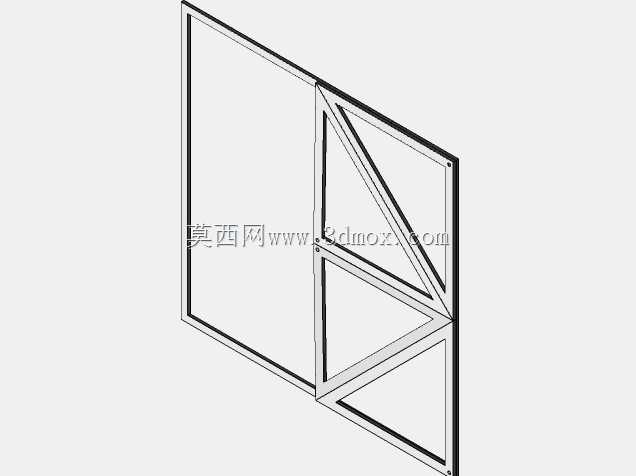

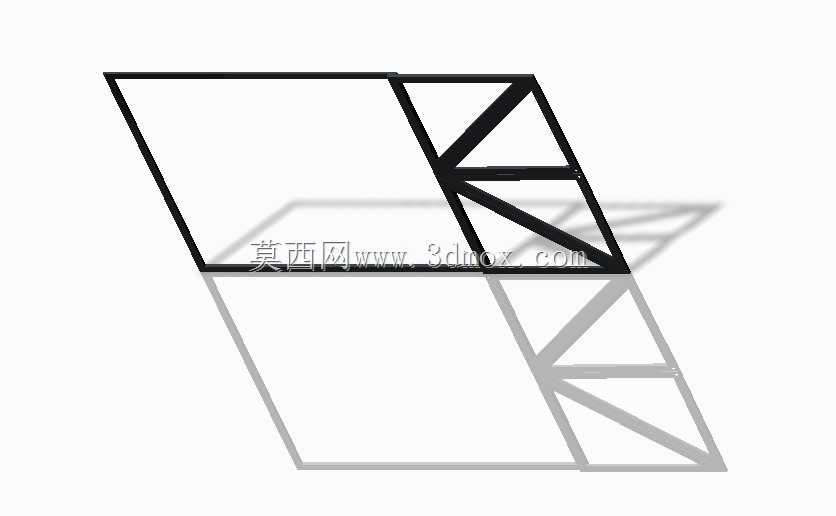

　　这款斜置桁架结构钢门，主要应用于工业厂房侧部通行口、设备检修区域隔断、户外设备防护围挡等场景，区别于常规平开门的垂直安装形式，其斜置的安装角度可适配倾斜建筑立面、坡面设备舱的封闭需求，避免常规垂直门在斜向开口处出现的密封间隙、安装干涉问题。从实际使用角度出发，该钢门采用方管焊接成型的桁架式受力框架，内部斜向加强筋将整体框架分割为多个三角形稳定受力单元，相比同厚度整板焊接门体，重量降低40%左右，同时抗侧向风压、抗外力冲击的性能提升明显，在户外大风环境、设备检修频繁磕碰的场景下，不易出现框架变形、门板凹陷的问题。设计过程中优先考虑安装边界的适配性，门体整体外轮廓为平行四边形结构，四条边的拼接处采用45度切角满焊处理，

　　焊缝位置打磨平整后可适配配套密封胶条的安装，关闭状态下可实现与倾斜门框的完全贴合，满足防尘、防溅的基础防护要求。门体的转动连接点位设置在框架侧边的上下端，配套常规合页即可完成安装，无需定制特殊角度的铰接配件，降低现场安装的配件采购成本。框架内侧预留有门板安装位，可根据使用需求加装钢板、铁丝网、透明耐力板等不同材质的面板，分别满足全封闭隔断、通风防护、可视观察等不同使用需求。从受力角度分析，内部斜筋的排布方向与门体日常承受的主要外力方向一致，人员倚靠、物料磕碰产生的外力可通过斜筋快速传导至整个框架，再分散到门框安装点位，避免局部受力过大导致的焊缝开裂、框架变形问题。门体底部的框架边做了加厚处理，应对日常通行时的踩踏、物料拖拽摩擦，

　　延长门体的整体使用寿命。安装时需注意，门框的倾斜角度需与门体平行四边形的倾斜角度完全匹配，铰接点位的同轴度误差需控制在1mm以内，避免开关过程中出现卡滞、摩擦异响的问题。门体表面可根据使用环境做喷漆、镀锌、喷塑等不同表面处理，适配室内干燥环境、户外潮湿环境、有轻度腐蚀的化工车间等不同场景的使用需求。
