滚动轴承配套异形安装支座结构

　　这套结构件围绕滚动轴承的安装定位需求展开，主体为多组异形块状支撑零件，适配中小型传动设备中轴承组件的固定场景，常见于轻工输送线、小型减速机输入端、非标自动化转盘以及机床辅助传动单元，用来承担轴承外圈的限位、载荷传递与安装基准对齐功能，避免轴承运行中出现径向窜动、轴向偏移，保障转轴回转精度稳定。

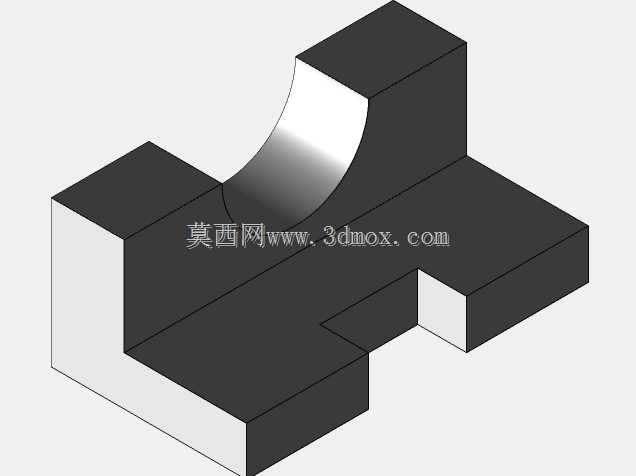

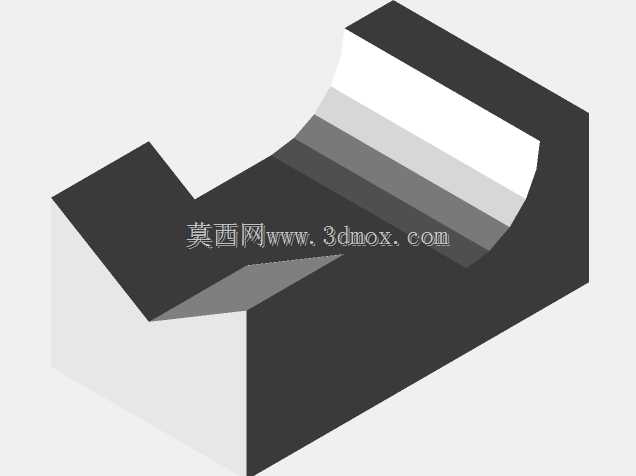

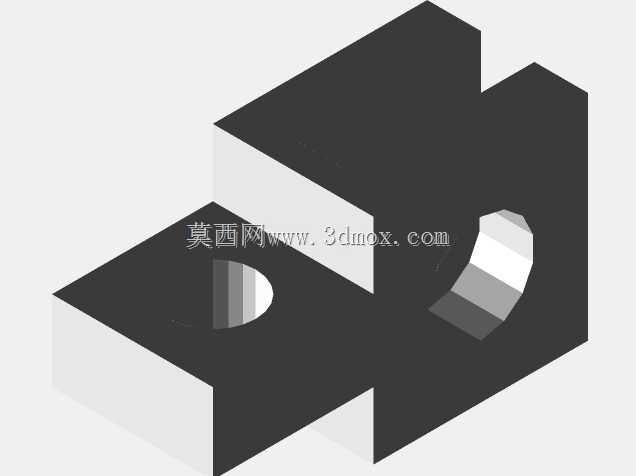

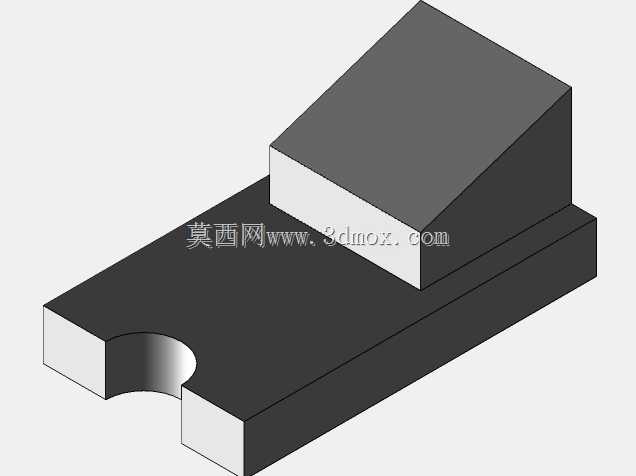

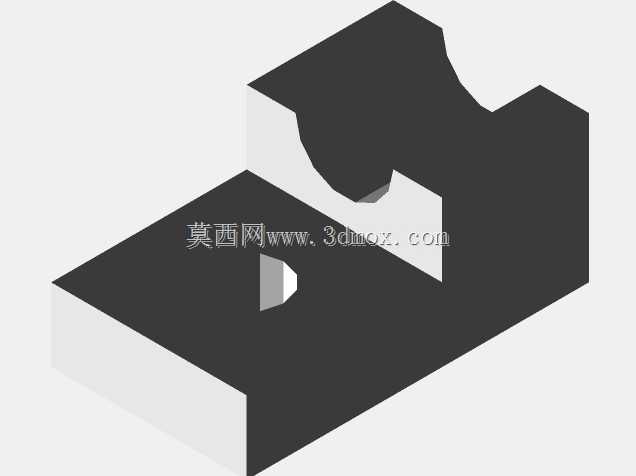

　　从实际装配逻辑来看，零件本体预留了与轴承外圈配合的限位卡槽，槽体侧壁设置定位止口，止口尺寸按照轴承外径公差带做适配设计，装配时轴承可直接嵌入槽内，侧面的贯通孔用于穿装锁紧螺钉，将支座整体固定在设备墙板或安装基板上；部分块体上开设的阶梯沉孔，可容纳螺钉头部，保证安装后表面无凸起，避免和周边回转部件发生运动干涉。零件的棱角处均做了倒角处理，既去除加工锐边防止装配划伤，也能在压装轴承时起到导向作用，减少硬接触造成的轴承外圈形变。

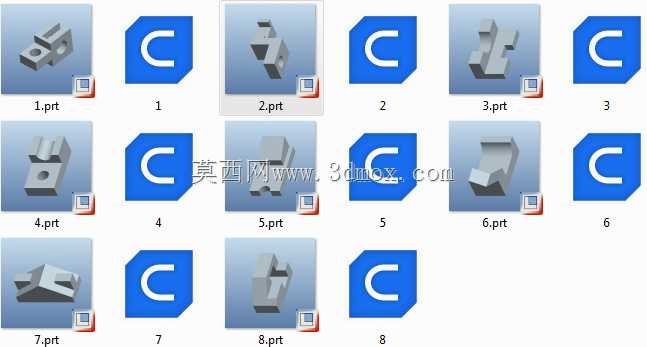

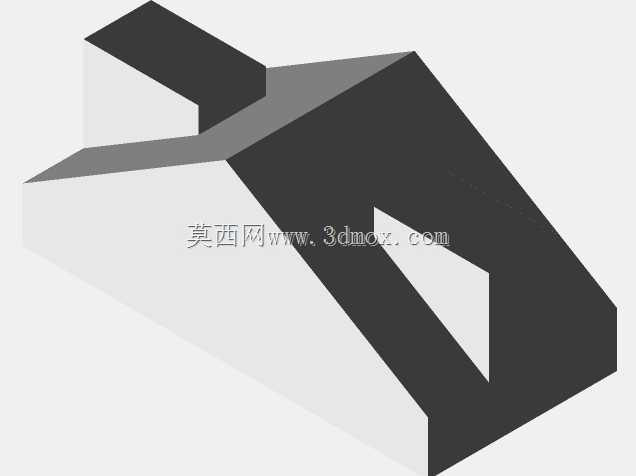

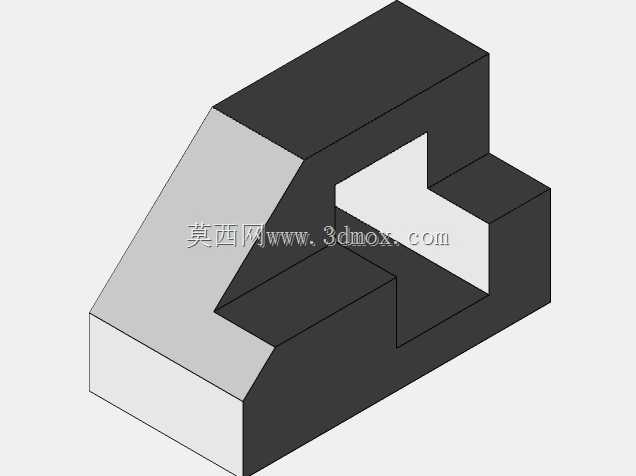

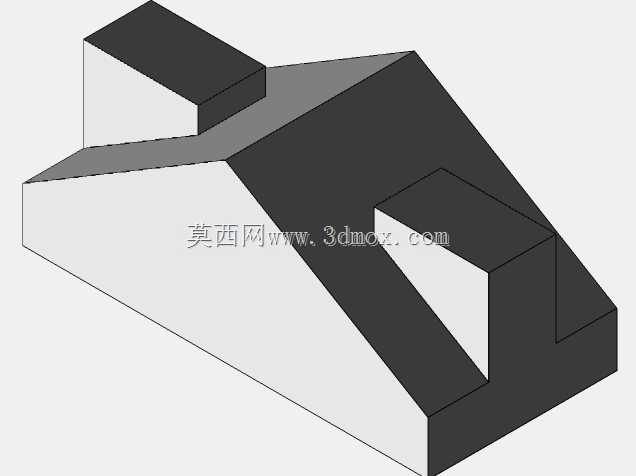

　　设计过程中优先考虑安装边界的兼容性，零件整体轮廓紧凑，长宽尺寸控制在常规安装工位的预留空间内，底部支撑面做平面度管控，装配后可与安装基板完全贴合，不会出现局部悬空导致的受力不均。不同序号的零件对应轴承座的不同装配工位，部分块体带有斜向支撑筋结构，在不额外增加整体厚度的前提下提升支座的抗弯折强度，当转轴承受径向载荷时，支撑筋可将载荷分散传递到基板面，避免长期运行后支座出现形变偏移。

　　结构的功能设计兼顾了拆装维护需求，轴承嵌入位采用开放式槽型结构，而非全封闭轴承孔，后期更换轴承时无需完全拆解周边传动部件，松开侧面锁紧件即可取出旧轴承，大幅降低设备维保的拆装工作量。零件上的各安装孔位中心距按照通用安装标准排布，可适配同系列多种规格的轻载滚动轴承，不需要针对单一轴承型号重新加工安装位，提升了零件的通用互换性。

　　从受力特性来看，这类支座主要承受转轴传递的径向载荷与小幅轴向冲击力，块体的壁厚分布按照载荷路径优化，受力集中的卡槽根部做了加厚处理，避免应力集中导致的开裂风险；非受力区域适当去除冗余材料，既控制零件整体重量，也减少铸造或机加工过程中的材料消耗。外形上没有多余的复杂曲面，所有特征均为平面、直槽与标准孔位，常规铣削、钻削工序即可完成全部加工，不需要特殊工装，制造成本可控，适配批量生产的需求。

　　在整套传动机构的装配关系里，该支座作为轴承与设备机架之间的中间连接件，补偿了安装基板的平面误差，卡槽的定位精度直接决定轴承的回转同轴度，建模过程中所有配合面的尺寸公差、形位公差都按照传动件的装配要求设定，保证虚拟装配状态下各零件无干涉，装配间隙符合实际工况要求，可直接用于后续的工程图导出与加工指导。
