带梯形螺纹的吸泥泵专用传动轴结构

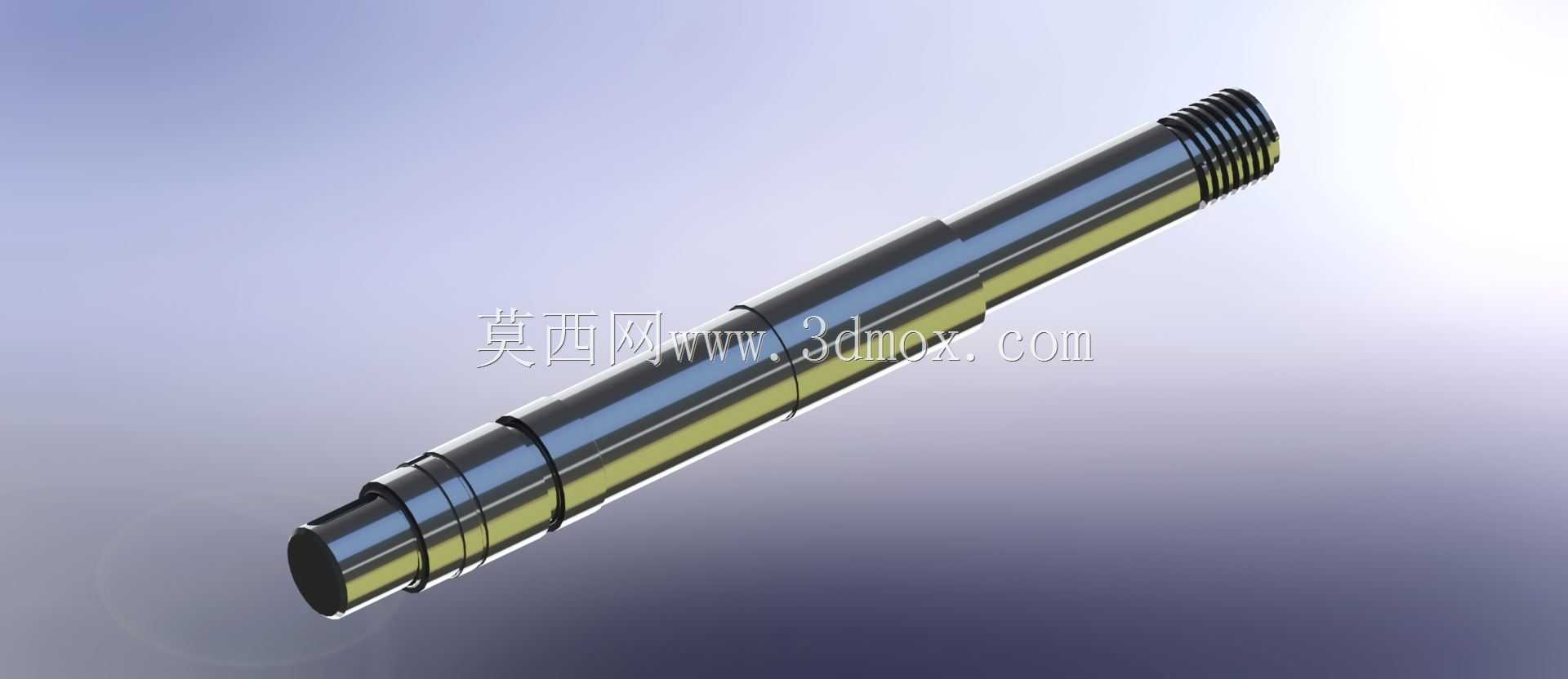

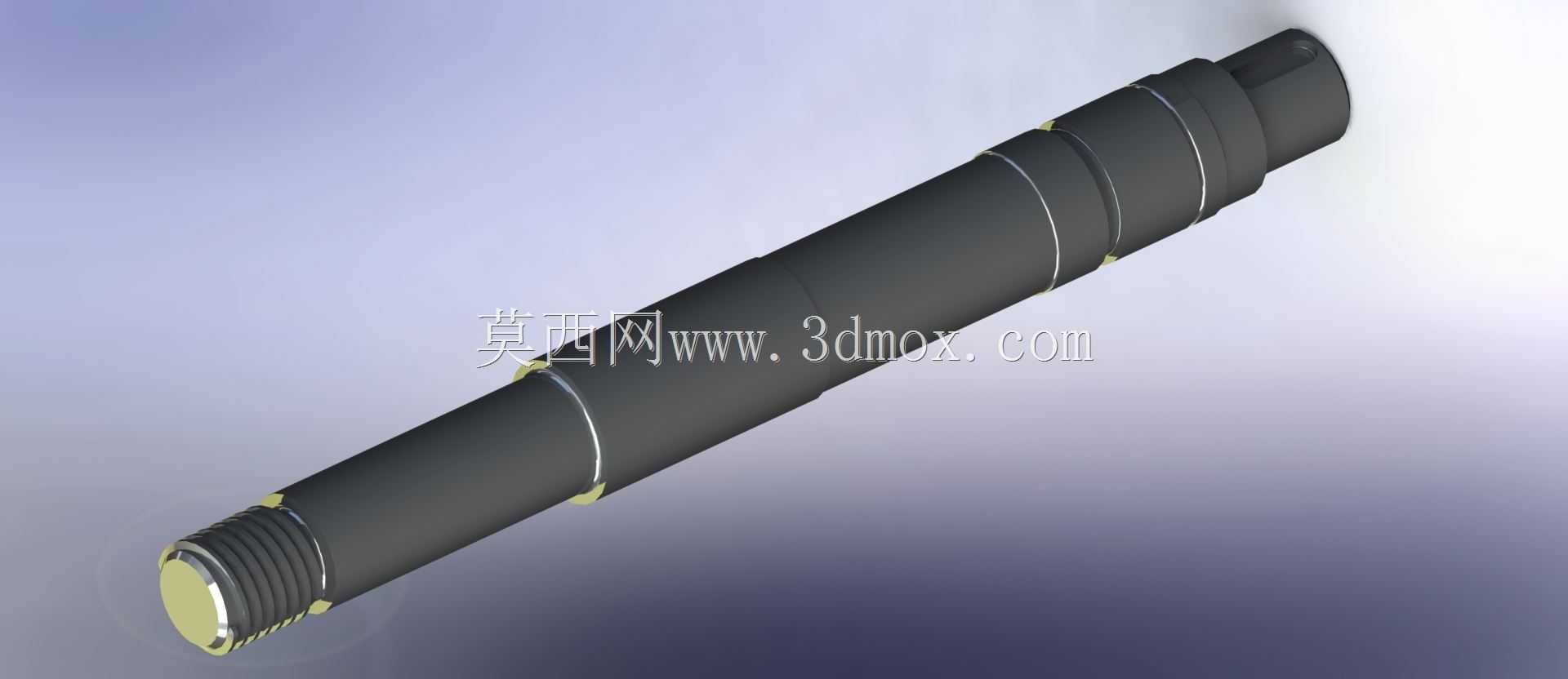

　　在疏浚清淤、污水处理厂污泥输送、河道整治这类工况里，吸泥泵的核心传动部件长期承受泥沙磨损、交变扭矩冲击，轴件的设计合理性直接决定整泵的无故障运行周期。这款轴件针对吸泥泵的恶劣工况做了针对性结构设计，轴端加工的真正梯形螺纹，并非普通紧固用螺纹结构，而是用于连接叶轮锁紧螺母，梯形螺纹的牙型角设计能在高负载、带振动的工况下保持足够的连接自锁性，避免叶轮在启停瞬间的反向冲击力下出现松脱，相比普通三角螺纹，其牙根强度更高，能承受更大的轴向锁紧力，适配泥沙介质下叶轮与轴的过盈配合锁紧需求。轴身采用多阶梯轴结构设计，不同轴径段分别对应轴承安装位、机械密封装配位、叶轮配合位，各阶梯段的轴肩位置做了精准的定位高度设计，

　　轴承位的轴肩高度严格匹配所选滚动轴承的安装倒角尺寸，既保证轴承内圈的轴向定位可靠，又不会因为轴肩过高导致轴承拆卸困难；机械密封段的轴径公差控制在适合密封件配合的精度区间，表面粗糙度要求达到密封件适配等级，避免运行过程中出现轴面磨损导致的介质泄漏。从安装边界来看，轴的总长度适配常规卧式吸泥泵的悬架跨距，两端轴承位的中心距与泵体悬架的轴承孔间距完全匹配，螺纹端的轴径尺寸适配对应功率段吸泥泵的叶轮轮毂内孔，安装时无需额外做轴面修配即可完成装配。设计过程中充分考虑了泥沙工况的磨损问题，轴的过流段表面预留了硬化处理的加工余量，后续可通过表面淬火、堆焊耐磨层等工艺提升表面硬度，抵御泥浆中硬质颗粒的冲蚀磨损；轴上的退刀槽、

　　越程槽位置都做了圆角过渡处理，避免应力集中导致的轴件疲劳断裂，毕竟吸泥泵运行过程中会因为介质浓度变化出现负载波动，应力集中位置很容易在长期交变载荷下出现裂纹。各配合段的同轴度公差在建模时就做了严格的基准约束，以两端轴承位的公共轴线为基准，叶轮位、密封位的径向圆跳动控制在合理范围内，保证装配后叶轮的运转同心度，减少运行过程中的振动和密封件偏磨问题。
