挖泥船用吸泥泵前端端盖结构设计

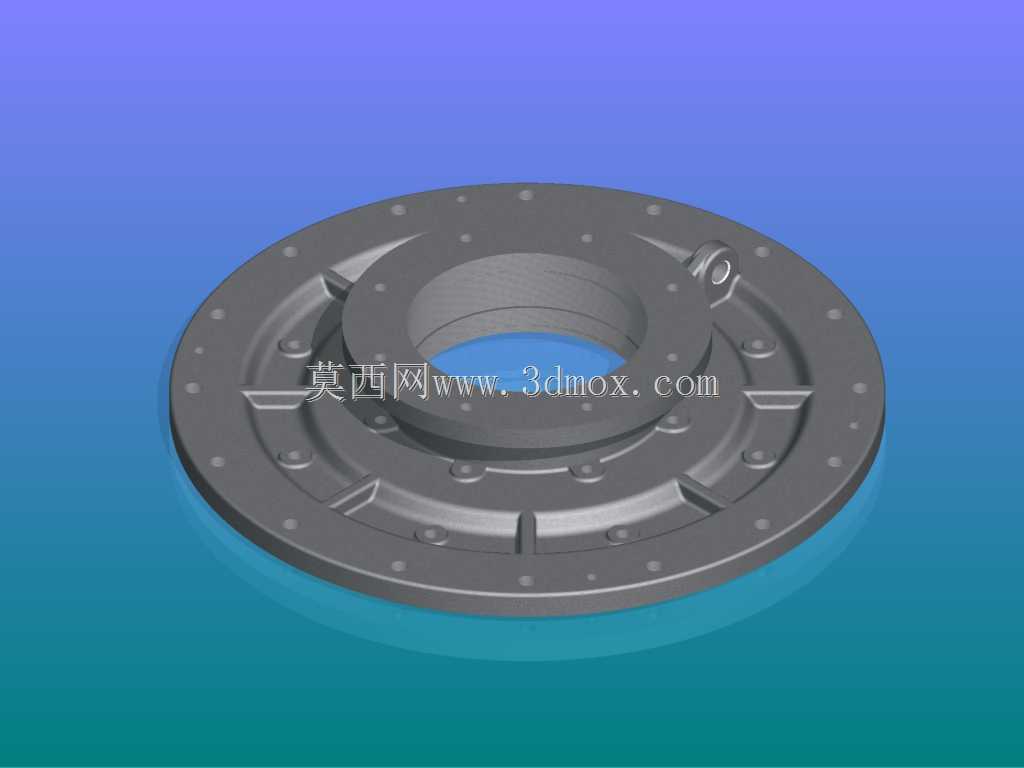

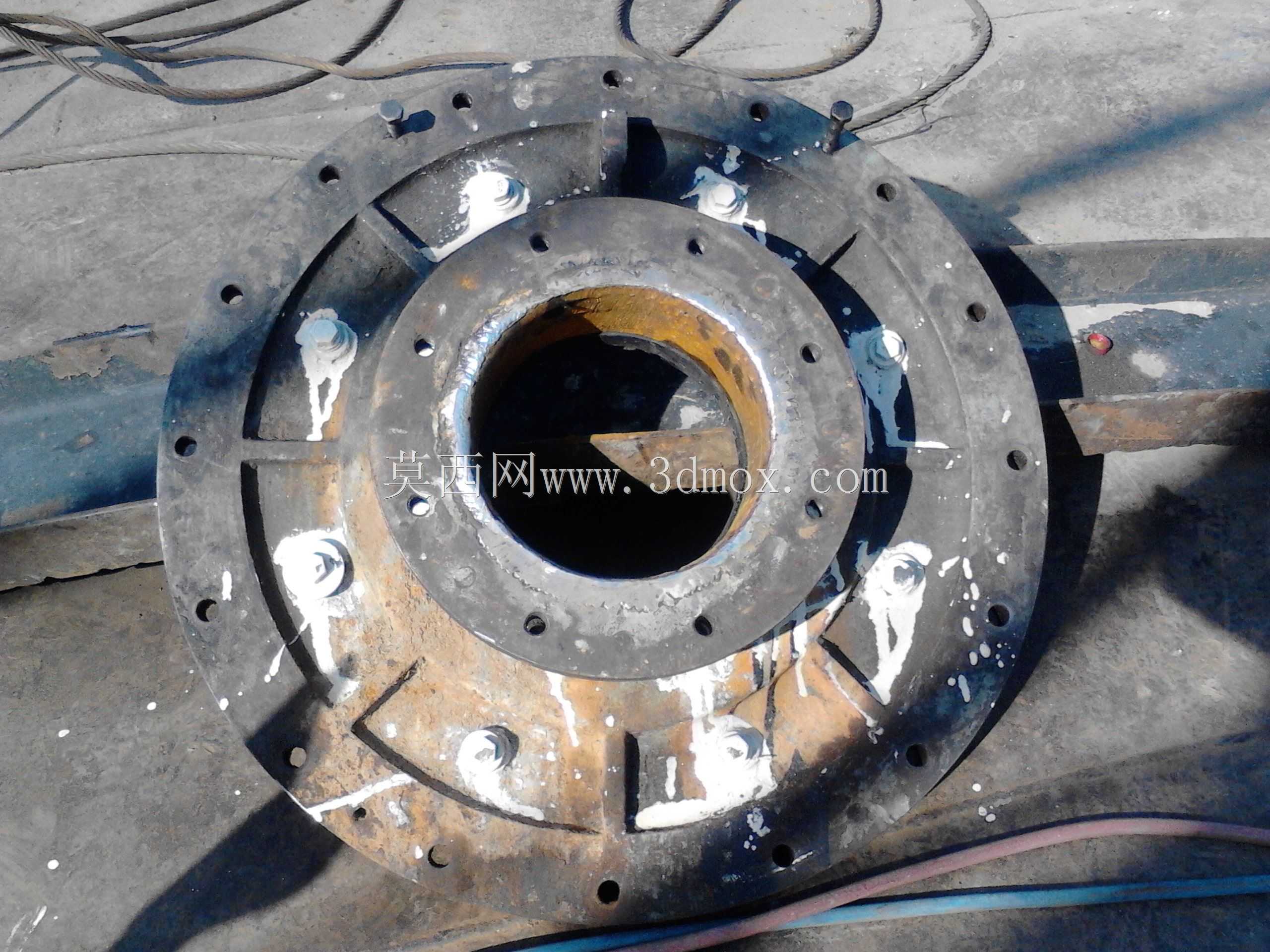

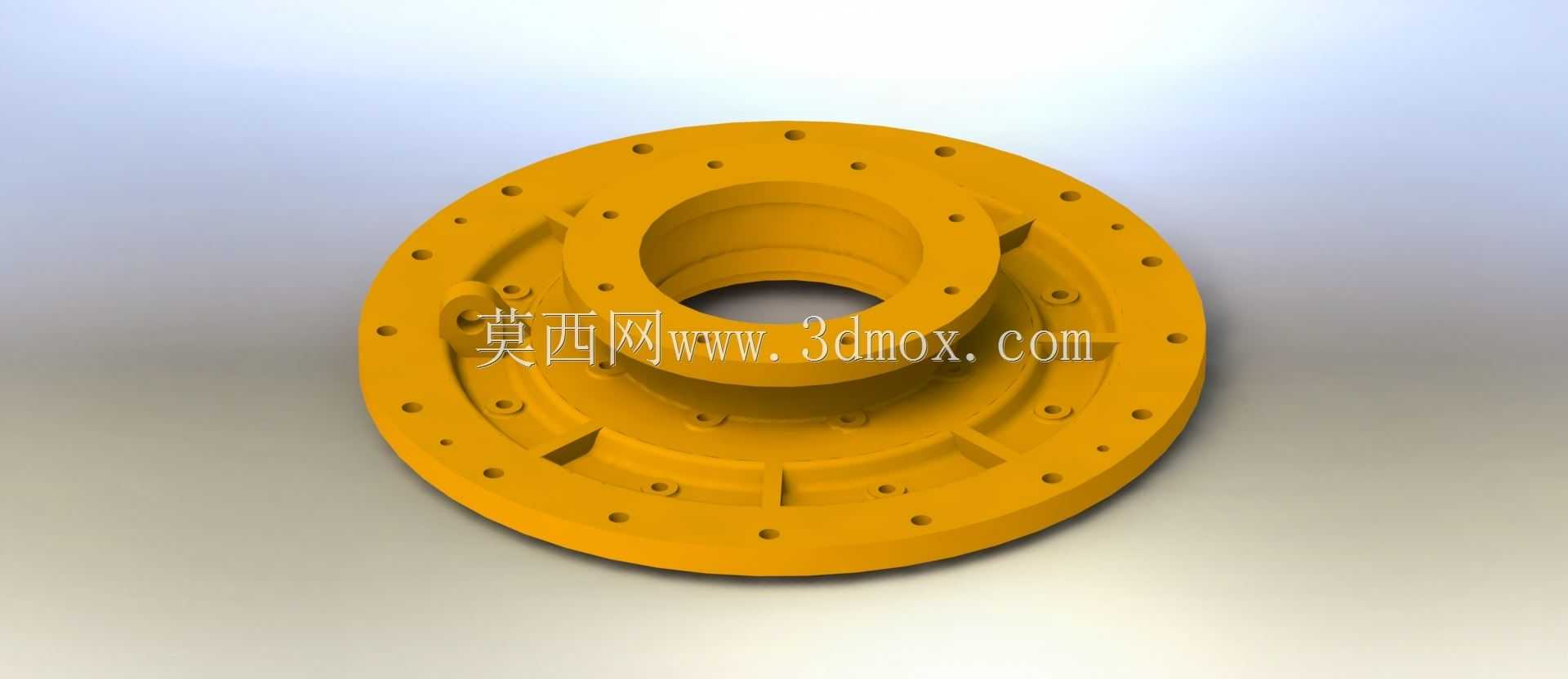

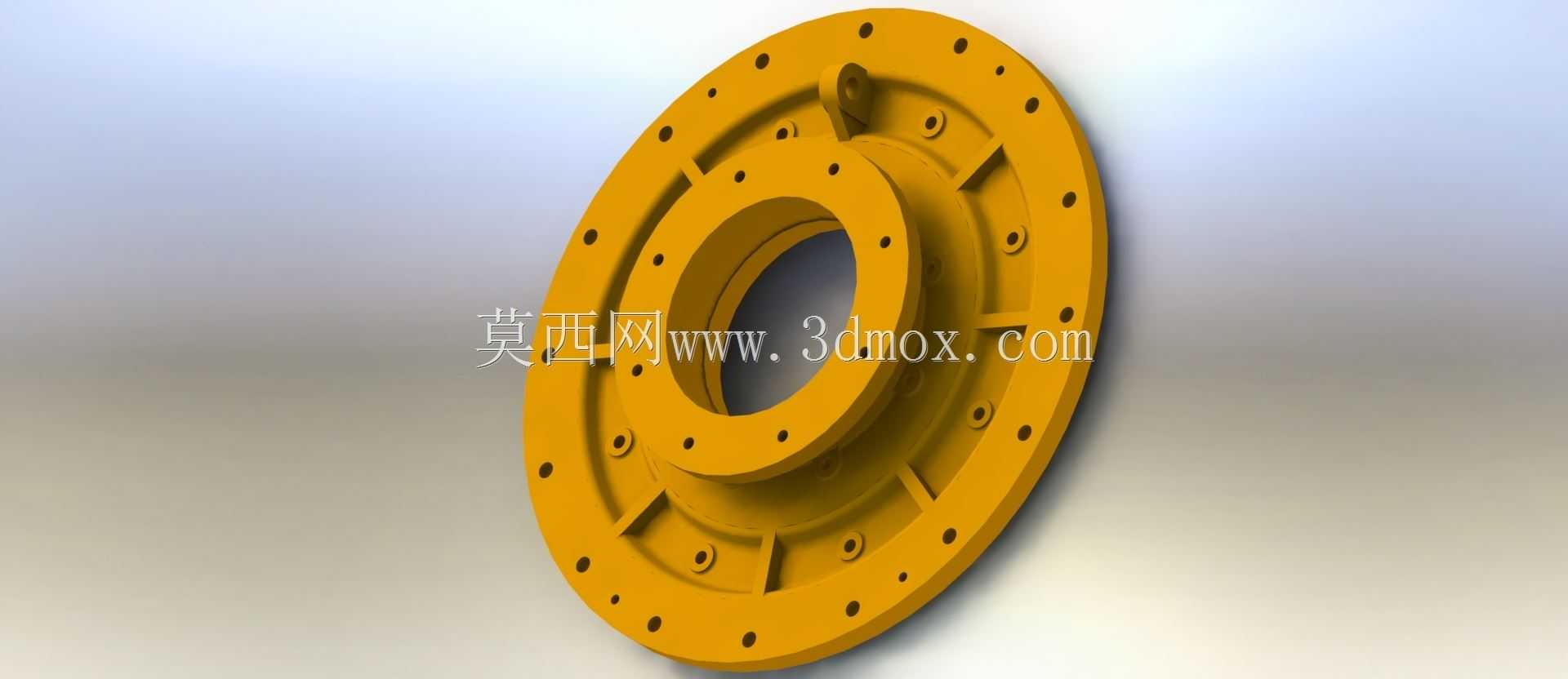

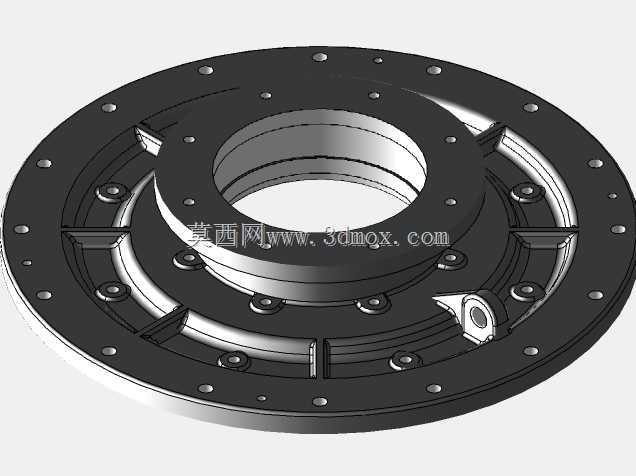

　　这款端盖是挖泥船疏浚作业系统中吸泥泵的核心承压端部件，安装在吸泥泵的泵体前端，承担着密封泵腔、定位叶轮转轴、构建流道边界、连接外部管路的多重作用，在航道清淤、港口疏浚、河湖吹填这类作业场景里，吸泥泵需要持续输送高浓度泥沙、碎石混合的浆体，工作过程中泵腔内部存在持续的压力波动，同时介质中硬质颗粒的冲刷、含盐水体的腐蚀都会对端盖的结构可靠性提出极高要求。从结构设计逻辑来看，端盖整体采用圆盘式法兰布局，中心预留的阶梯通孔是叶轮主轴的穿装定位位，孔位周边设计了多层环形加强筋，既可以保证主轴运转时端盖的刚性，避免因泵腔压力变化产生形变导致密封失效，也能减少介质直接冲刷端盖基体的面积，延长部件的使用寿命。端盖外缘均匀分布的多组螺栓安装孔，

　　是端盖与泵体壳体的连接点位，孔位的节圆尺寸、孔径公差都严格匹配泵体的对应安装面，安装时配合密封垫片可以实现泵腔的静密封，防止高压浆体从结合面泄漏。端盖盘面不同半径位置分布的小尺寸螺纹孔与沉孔，分别用于安装密封压盖、外部管路接头、起吊吊耳这类附属配件，部分孔位做了沉台处理，避免螺栓头突出盘面影响外部管路的安装贴合。在设计过程中，需要充分考虑端盖的受力分布，筋条的走向顺着介质在泵腔内的流动方向布置，既可以减少流道内的紊流，降低泵的水力损失，也能让筋条承担部分介质冲击的载荷，避免应力集中在螺栓孔位周边。端盖的安装边界需要匹配泵体前端的止口尺寸，止口的配合公差选择过渡配合，保证端盖安装后与泵体的同轴度，避免叶轮运转时出现偏磨，

　　同时端盖内侧的曲面轮廓与叶轮前端的轮廓预留了均匀的间隙，既不会阻碍叶轮的高速旋转，也能减少介质在端盖与叶轮间隙处的回流，提升泵的输送效率。针对挖泥船作业的特殊工况，端盖的盘面厚度做了针对性加强，相比普通清水泵的端盖，壁厚提升了近三成，同时筋条的高度也做了优化，在控制整体重量的前提下，保证端盖可以承受泵腔最高工作压力下的载荷，不会出现开裂、形变的问题。
