抽水机泵壳端盖连接结构三维设计

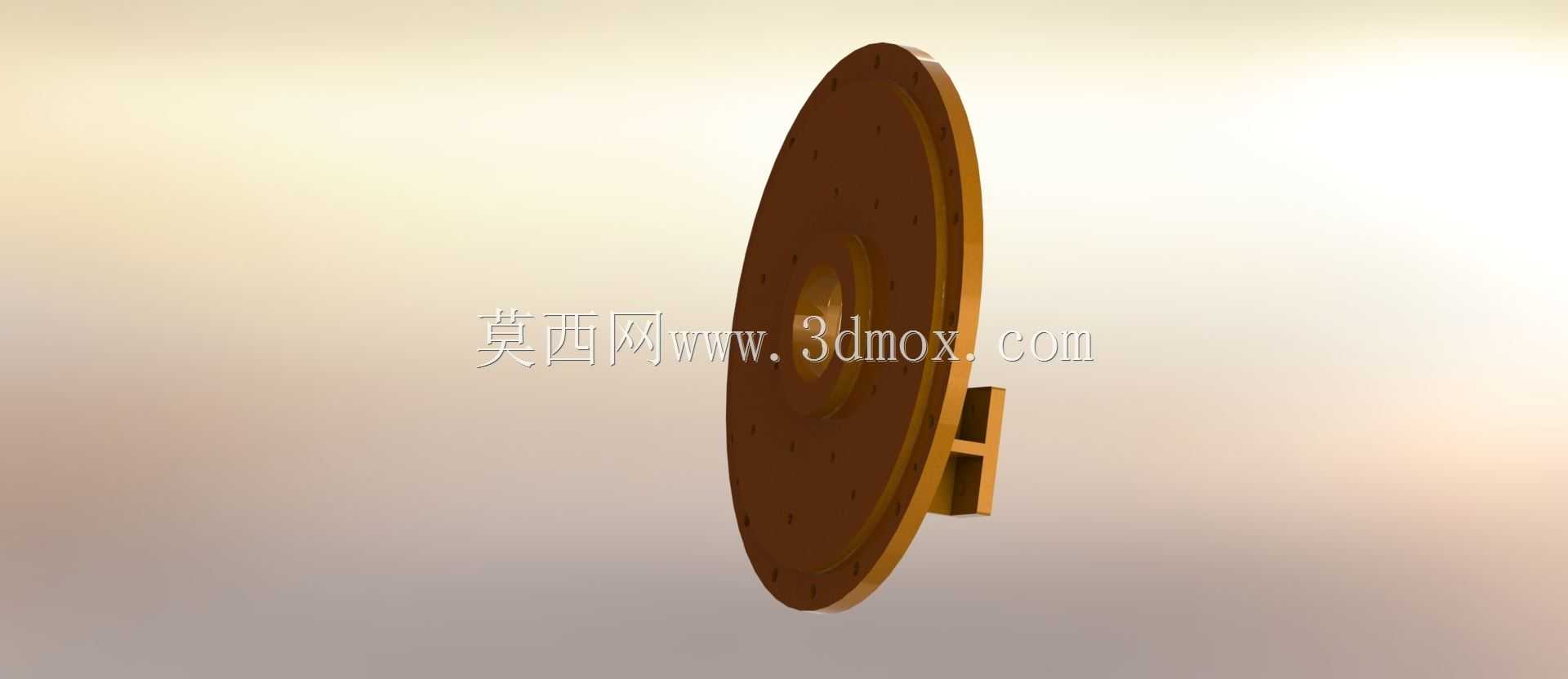

　　该部件属于离心泵类抽水设备的核心承压端盖组件，主要承担泵壳腔体密封、叶轮转轴定位支撑、外部动力端连接过渡的多重作用，在农田排灌、市政给排水、工业循环水输送等场景的抽水机组中，是保障泵体运行密封性与结构稳定性的关键零件。从结构设计逻辑来看，整体采用圆盘式法兰主体布局，外缘均匀排布多组螺栓过孔，用于和泵壳主腔体的法兰端面完成紧固连接，孔位的节圆直径、孔径公差均匹配对应功率等级水泵的安装接口标准，确保装配后结合面的压紧力均匀分布，避免高压工况下出现渗漏问题。端盖中心区域设置阶梯式通孔结构，用于穿设泵轴并预留机械密封或填料密封的安装空间，孔位的同轴度公差严格控制在机械密封适配的精度范围内，防止运行过程中出现密封件偏磨导致的泄漏故障。

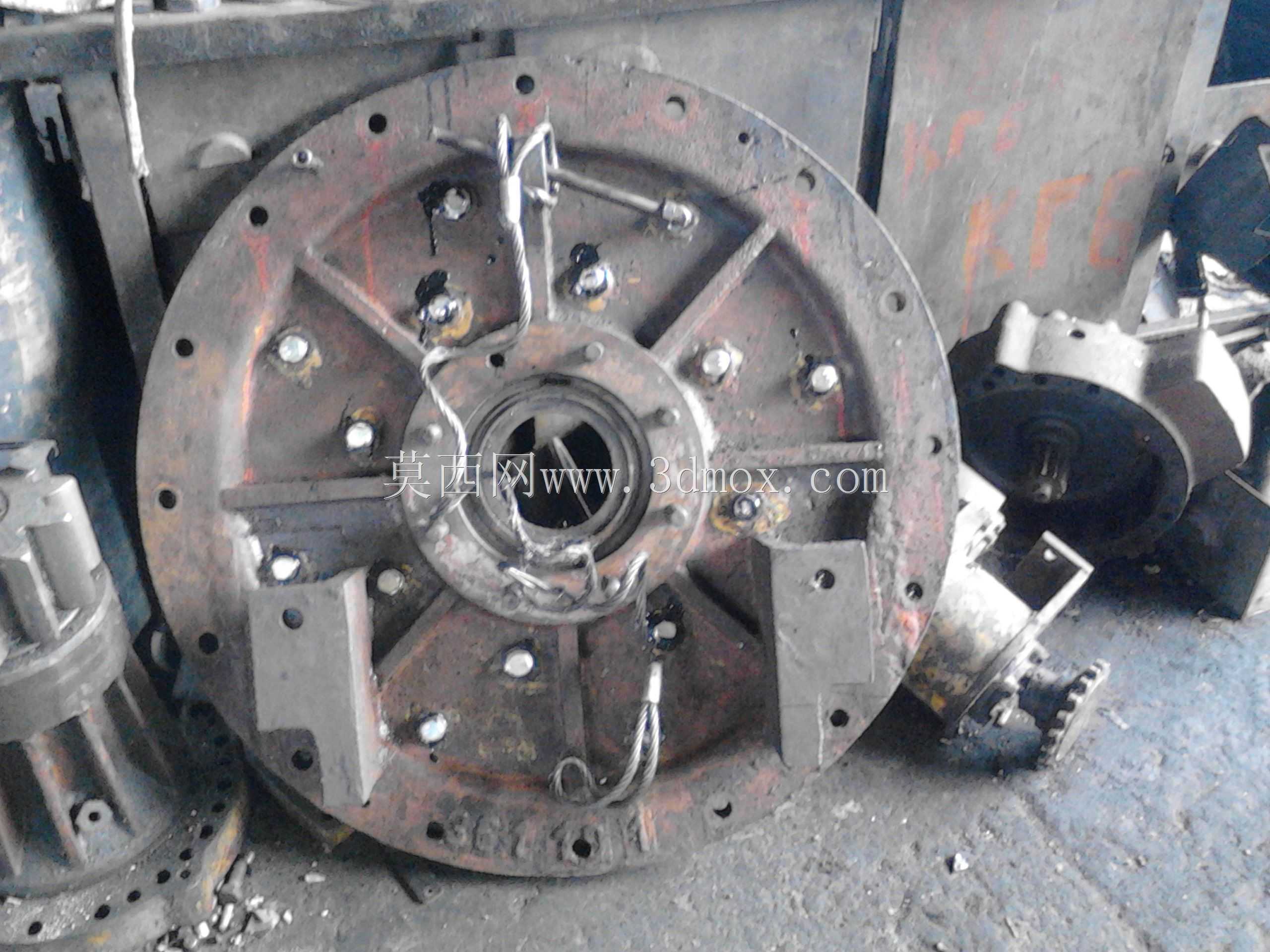

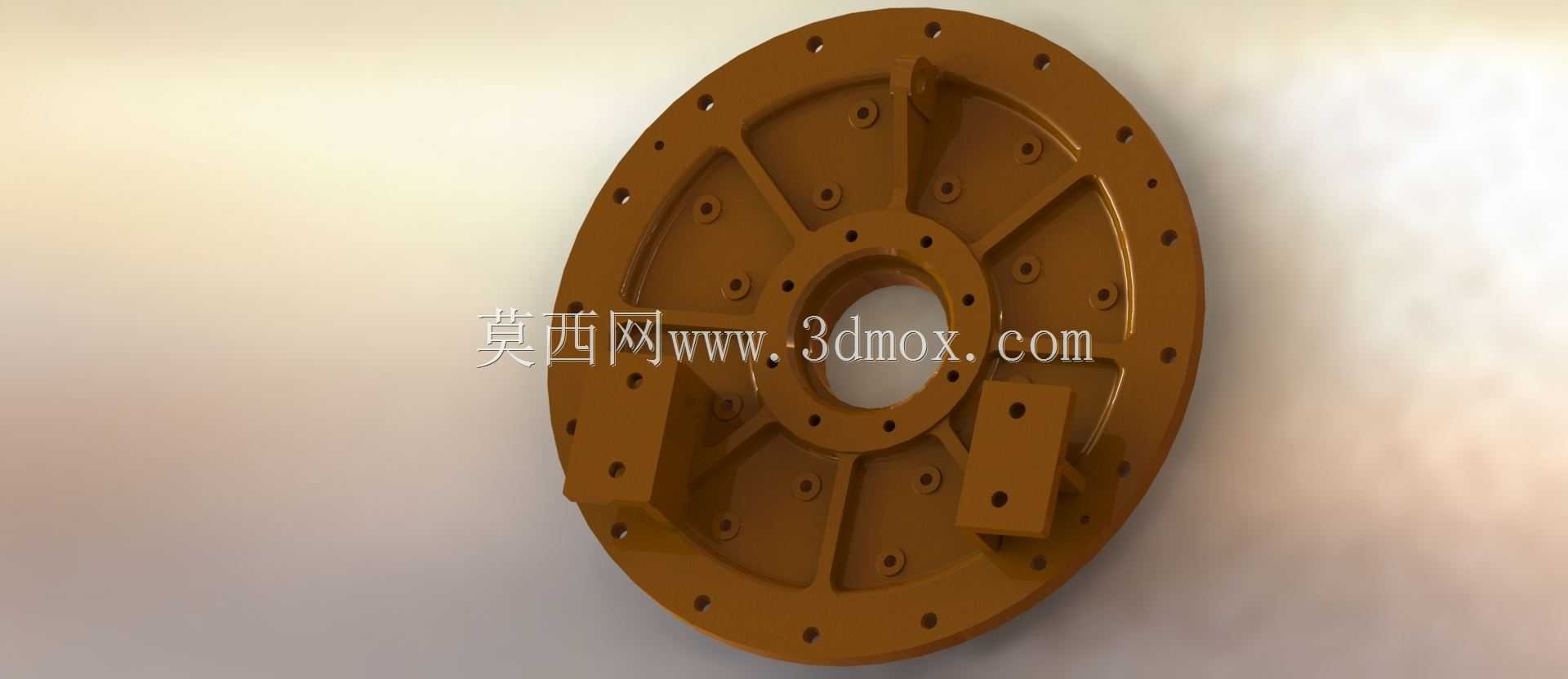

　　端盖内侧设计有辐射状加强筋结构，筋条从中心轴承安装座向外缘法兰盘延伸，在不额外增加零件整体壁厚的前提下，大幅提升端盖的结构刚性，可承受泵腔内部额定工作水压带来的轴向推力，避免长期承压运行出现端盖变形。端盖外侧预留两个对称的支耳安装位，用于固定轴承座支架或者动力连接托架，支耳上的螺纹孔位置经过受力校核，可承载转轴运转过程中产生的径向载荷，保障泵轴运转的同轴度稳定性。设计过程中充分考虑铸造工艺的可行性，所有转角位置均设置适配的铸造圆角，筋条厚度与主体壁厚保持均匀过渡，避免铸造过程中出现缩孔、冷隔等缺陷，同时安装配合面预留足够的机加工余量，可通过车削、钻削工序完成后续精密加工，满足装配精度要求。

　　该端盖的安装边界完全匹配对应型号水泵的泵壳接口尺寸，更换时可直接与原有泵体适配，无需额外修改连接结构，适用于单级单吸离心泵的端盖替换、结构设计参考以及虚拟装配仿真使用，能够帮助结构设计人员快速完成泵体组件的整体装配校验，也可作为水泵维修配件加工的三维参照依据，在泵类产品的改型设计、维修测绘场景中具备较高的实用参考价值。
