挖掘机壳体连接卡箍铰接支座结构

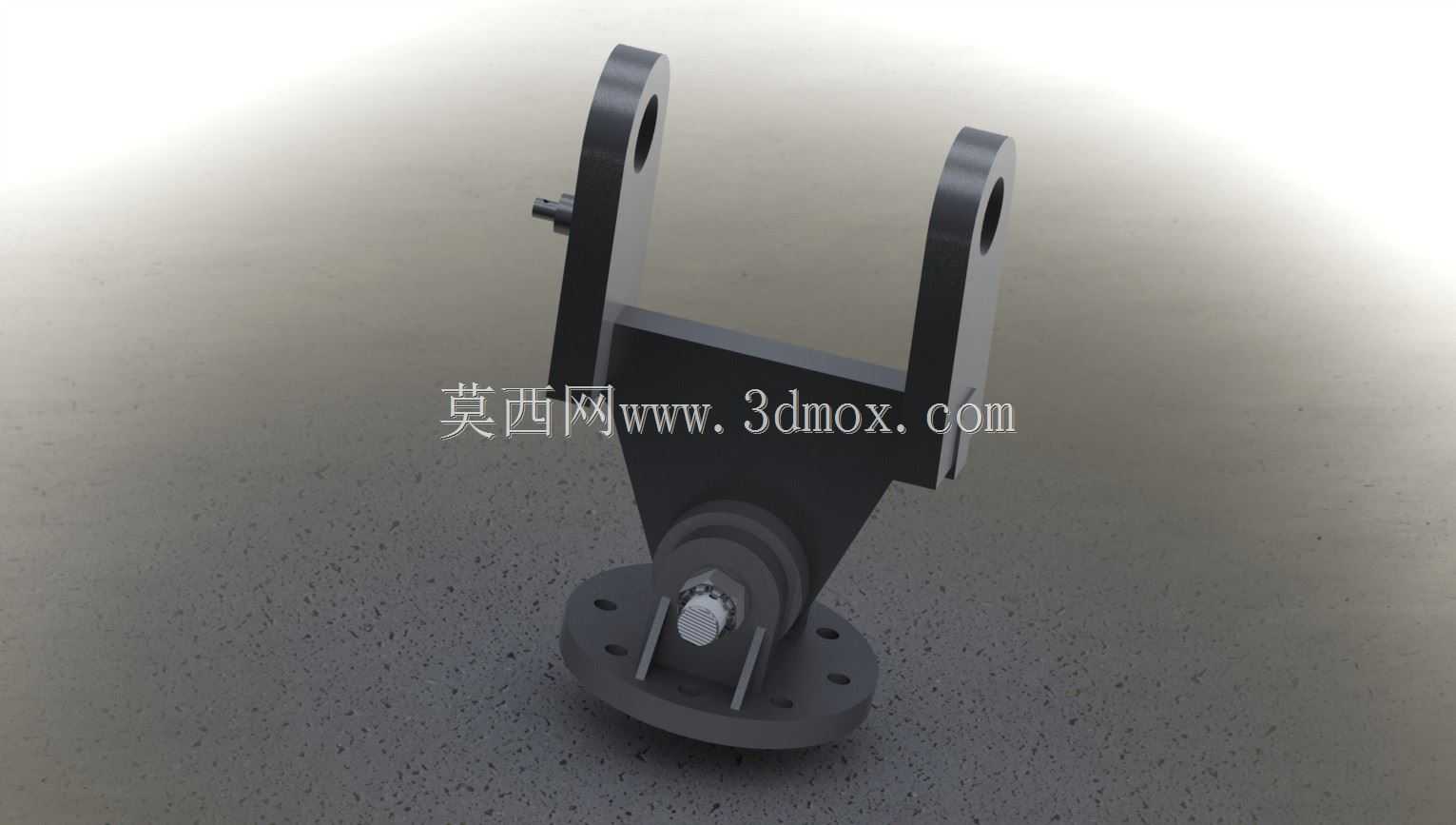

　　该结构属于挖掘机工作装置与上部壳体衔接的核心承载连接件，主要应用于中小型挖掘机动臂根部与转台壳体的铰接点位，也可适配属具快换装置、液压管路排布支架的辅助连接场景，在整机作业过程中承担动臂举升、回转、挖掘动作传递的交变载荷，同时兼顾壳体外部防护构件的定位锁紧功能。从实际工况来看，挖掘机作业时面临碎石冲击、泥水侵蚀、持续交变载荷的多重考验，该连接结构采用双耳铰接支座搭配底部法兰安装面的组合形式，上部双耳板预留同轴铰接孔，用于穿装铰接销轴与动臂根部耳板配合，孔位加工精度控制在IT7级，保证销轴转动时的同轴度，避免偏磨导致的结构失效；底部法兰盘均匀布置沉头安装孔，可通过高强度螺栓直接固定在转台壳体的预设安装面上，

　　法兰与耳板之间采用三角加强筋过渡，筋板厚度根据承载需求匹配，有效分散铰接点传递的弯矩与剪切力，避免应力集中导致的焊缝开裂。中间段的卡箍结构采用分体式抱紧设计，可适配不同外径的壳体防护套或液压管路集束总成，卡箍内侧预留防滑齿槽，抱紧后可避免管路或防护套在设备振动工况下出现窜动，卡箍与支座主体采用焊接连接，焊后做去应力处理，消除焊接残余应力对结构强度的影响。设计过程中优先考虑安装维护的便捷性，双耳板的外侧预留黄油嘴安装位，可直接向铰接孔内注入润滑脂，无需拆解结构即可完成日常润滑保养；法兰安装孔的位置度公差严格匹配主机厂转台安装面的孔位标准，可实现直接替换安装，无需二次打孔加工。整体结构的外形尺寸适配12-18吨级挖掘机的安装边界，

　　双耳板间距根据配套动臂耳板宽度设定，铰接孔直径匹配通用标准销轴规格，底部法兰的安装孔分布圆直径与主机壳体安装面完全契合，安装后突出壳体表面的高度控制在合理范围内，避免与周边液压管路、防护构件产生运动干涉。结构材质选用低合金高强度结构钢，关键受力部位做调质处理，表面喷涂防锈耐磨涂层，可适应露天矿山、市政施工、土方作业等多种复杂工况，在保证结构强度满足1.5倍额定载荷安全系数的前提下，通过拓扑优化去除非受力区域的多余材料，控制整体重量，降低整机的无效负载。
