BDI RH45 C履带式液压电铲结构设计

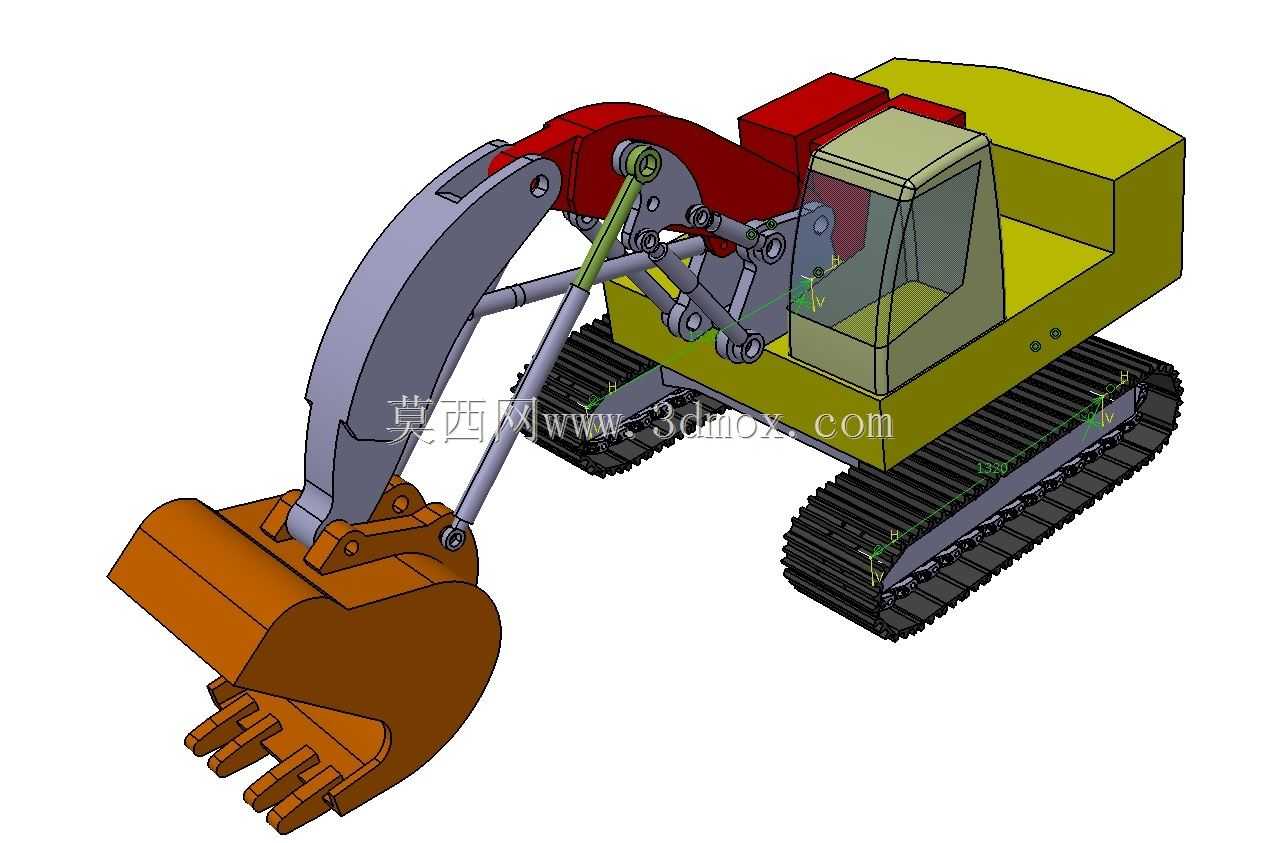

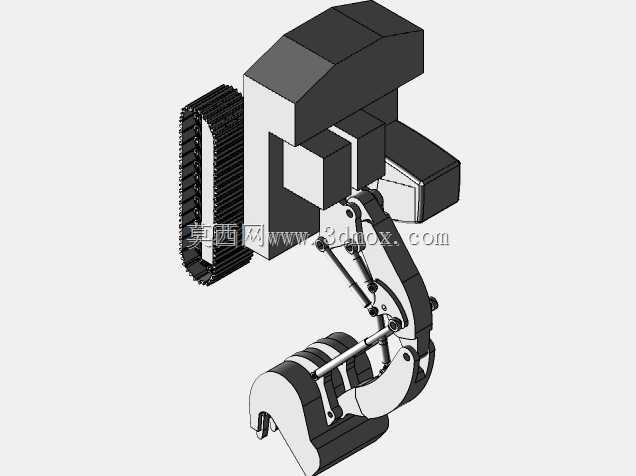

　　在露天矿山剥离、矿层采掘以及大型土石方转运作业场景中，履带式液压电铲是承担重载铲装任务的核心装备，这类设备需要在非铺装的崎岖矿区路面稳定移动，同时具备足够的铲掘力应对硬质矿岩、覆盖层的剥离作业，BDI RH45 C液压电铲的三维结构设计，正是围绕这类严苛作业场景的实际需求展开。从结构布局来看，该设备采用履带式行走底盘作为承载基础，履带板的接地长度与宽度经过匹配设计，能够在松散矿渣、泥泞作业面分散设备自重带来的接地压力，避免作业过程中出现沉陷、打滑问题，底盘上方集成动力舱与操作舱结构，双柴油发动机的动力输出布局，能够同时为行走系统、液压工作装置提供独立的动力供给，避免单动力源在复合动作下出现功率不足的问题，保障铲斗举升、回转、

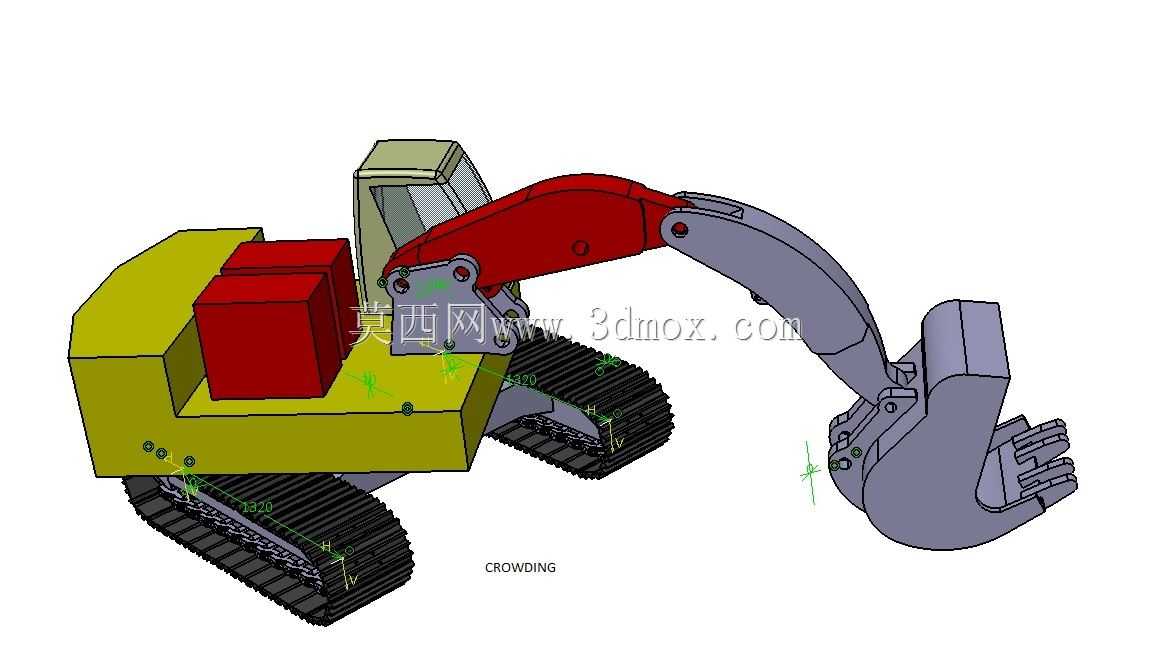

　　行走动作同时操作时的动力响应稳定性。工作装置部分采用铰接式液压臂结构，各节臂架的铰接点位置经过受力优化，配合大直径液压油缸的推力输出，能够实现铲斗的大角度挖掘、举升与卸料动作，铲斗的斗型设计针对矿岩铲装做了刃口强化处理，斗容参数匹配设备整体的作业循环效率，能够在单次铲装循环中完成额定载荷的物料装载，配合回转机构的低间隙传动设计，可快速在采掘面与运输车辆之间完成转位卸料，缩短单循环作业时长。从设计思路层面，该结构优先考虑了矿区作业的维护便捷性，动力舱的舱门开启角度预留了足够的维修操作空间，液压管路的排布沿臂架内侧走线，避免作业过程中飞石、矿渣对管路造成磕碰损伤，各铰接点的润滑点位集中布置，减少日常维保的操作难度。

　　设备的外形尺寸充分考虑了矿区作业的通行边界，整机宽度控制在标准矿区作业道路的通行限值内，上部回转平台的回转半径经过优化，在狭窄采掘面作业时不会与周边岩壁、配套设备发生干涉，履带底盘的离地间隙满足矿区常见凸起路面的通过要求，无需额外对作业面做平整处理即可转场。在结构受力设计上，臂架与底盘连接的回转支承采用大承载规格选型，能够承受重载铲装时的偏载载荷，避免长期偏载作业导致的回转支承磨损过快问题，行走系统的驱动轮、导向轮与履带板的啮合间隙做了适配调整，在带载行走时能够降低啮合冲击，延长行走部件的使用寿命。液压系统的阀组布置在靠近操作舱的防护区域，减少管路长度带来的压力损失，同时配备过载保护结构，在铲斗遇到硬质障碍物无法掘入时，

　　能够自动溢流泄压，避免液压元件、结构件因过载出现开裂、损坏问题。操作舱的布局位置设置在底盘上方的视野开阔区域，操作人员可直接观察到铲斗刃口的作业位置以及履带周边的地面情况，减少作业视野盲区，降低误操作风险。该结构设计同时兼顾了小型化衍生型号的拓展性，核心的液压工作装置、动力模块可根据缩小型号的功率需求做适配调整，无需重新设计整体铰接结构，缩短同系列不同吨位设备的研发周期，能够覆盖不同规模矿山、不同作业量级的铲装需求，从中小型矿点的采掘作业到大型矿山的辅助剥离作业，都可通过同平台衍生型号适配，减少零部件的品类数量，降低后期运维的配件储备成本。
