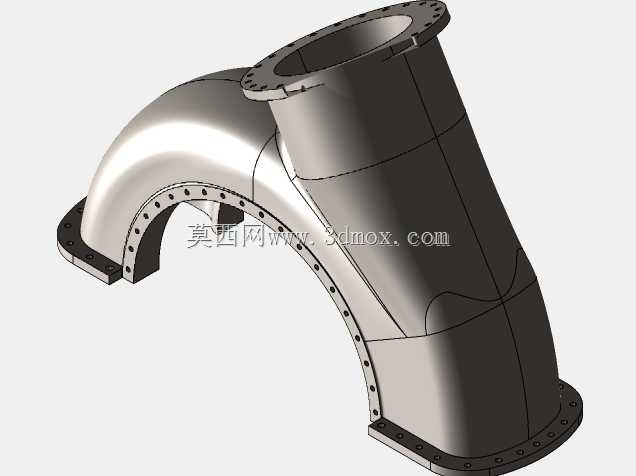

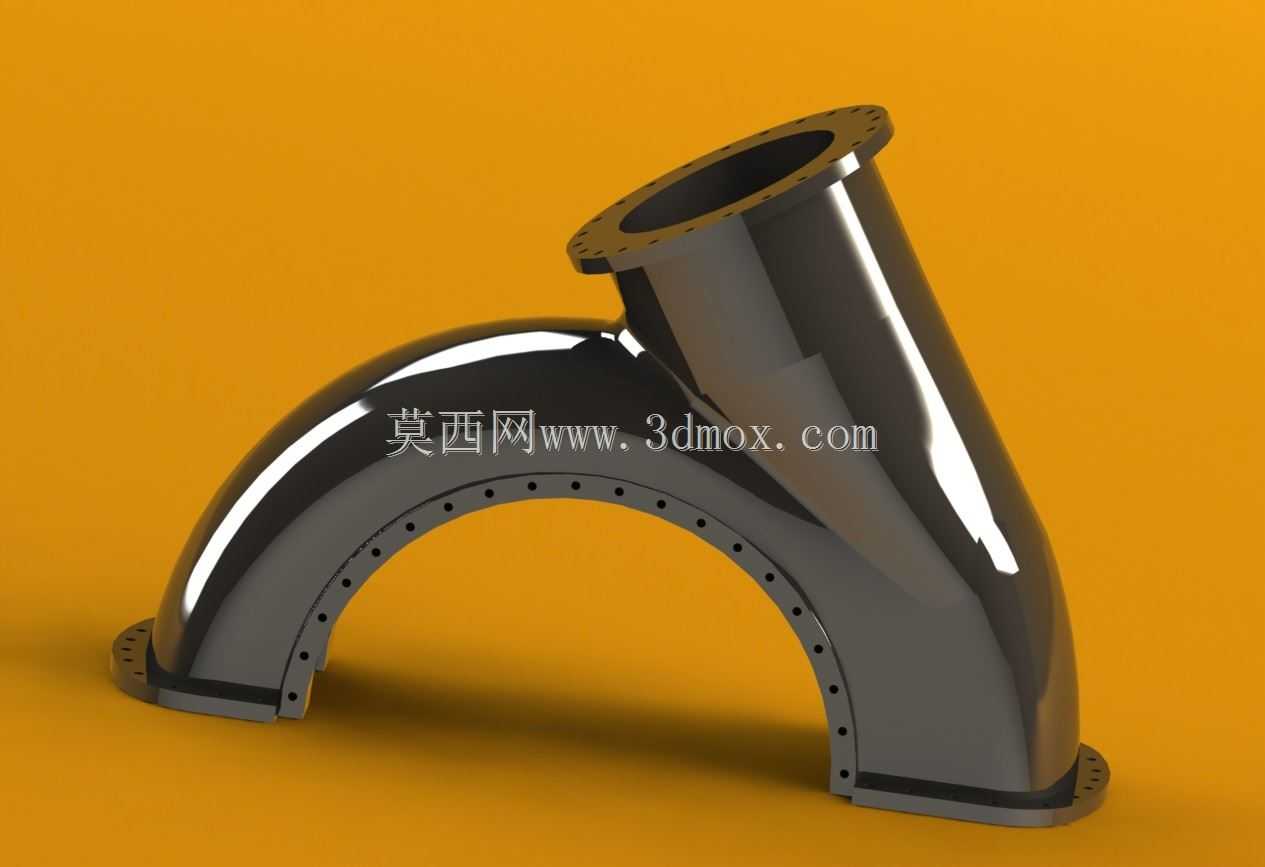

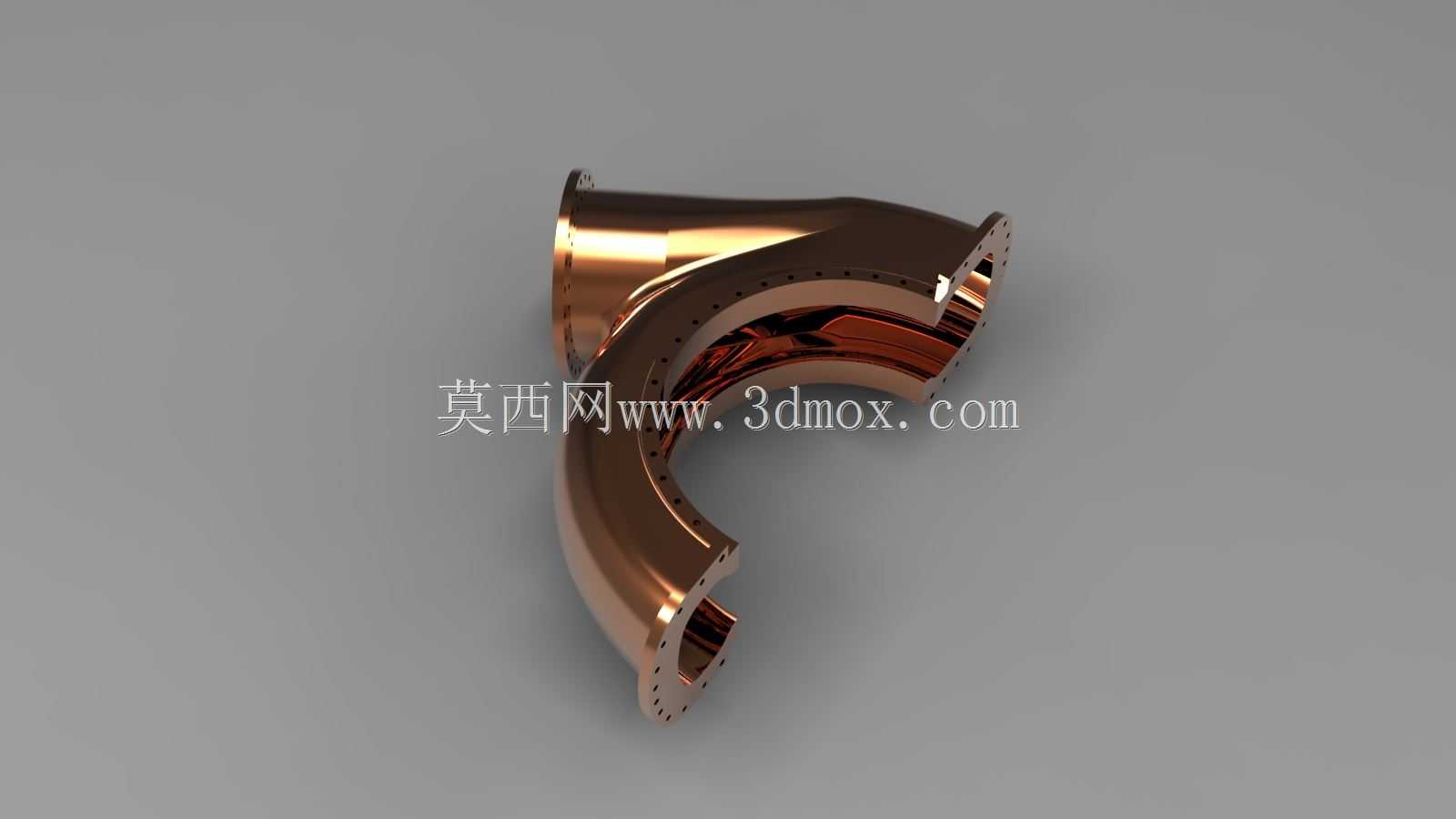

8000m³/h流量吸泥泵泵壳上部结构

　　该结构件为大流量吸泥泵的上部壳体组件，主要应用于河道清淤、疏浚工程、尾矿输送、市政管网污泥清运等作业场景，作为泵体过流通道的核心承载部分，承担着引导介质流向、承压密封、连接配套管路的核心作用。在实际工程应用中，8000m³/h级别的吸泥泵多用于中大型疏浚作业船、固定式污泥提升泵站，输送介质多为含泥沙、固体颗粒物的混合浆体，因此壳体的流道设计、结构强度直接决定泵组的运行效率与使用寿命。从结构设计逻辑来看，该壳体采用弯管式流道布局，通过大曲率圆弧过渡降低介质流经时的阻力损失，避免浆体中固体颗粒在流道拐角处淤积堵塞；三个连接端均采用带螺栓孔的法兰结构，分别对接泵体下部腔室、出口输送管路以及侧部配套组件，

　　法兰端面的密封槽设计可保障承压状态下的密封可靠性，防止带压浆体泄漏。设计过程中优先考虑了过流面的顺滑度，整个流道内壁无突兀台阶与锐角，减少固体颗粒对壁面的冲刷磨损，同时壳体外部沿弯管曲率方向设置了加强筋结构，抵消高压浆体作用在壳体内壁的向外张力，避免长期承压出现壳体变形。从安装边界来看，三个法兰端的螺栓孔采用均布设计，可适配同压力等级的标准管路法兰，底部对接端的安装平面设置了定位止口，与泵体下部装配时可快速实现同轴定位，降低现场安装的对位难度；侧部出口端的法兰轴线与下部安装面呈固定倾角，匹配泵组整体的管路布局走向，减少外接管路的弯折数量，降低整个输送管路的沿程阻力。在实际选型适配时，该上部壳体可直接与同规格的泵体下部、

　　叶轮组件配套组装，流道截面尺寸完全匹配8000m³/h流量下的介质流速要求，避免因流道截面突变造成的局部紊流，减少泵组运行过程中的振动与噪声。壳体的壁厚设计充分考虑了磨蚀余量，可长期承受含固率较高的浆体冲刷，延长部件的更换周期，降低工程运维成本。
