双法兰连接式吸泥泵用传动泵轴结构

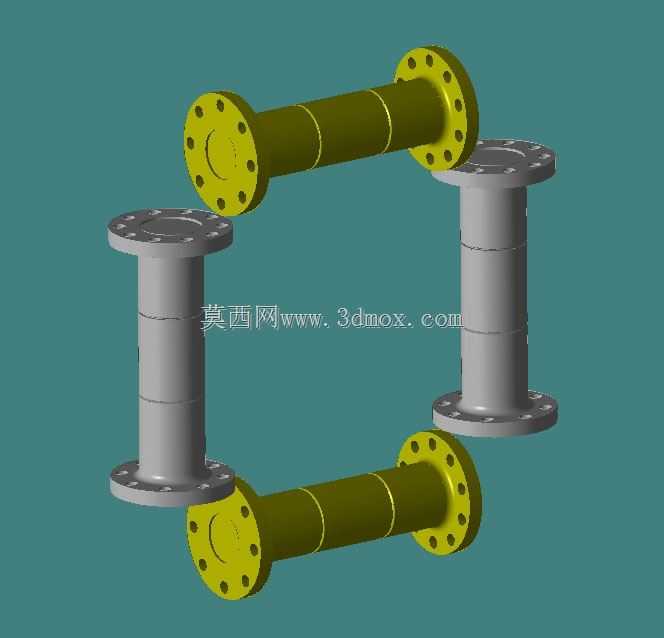

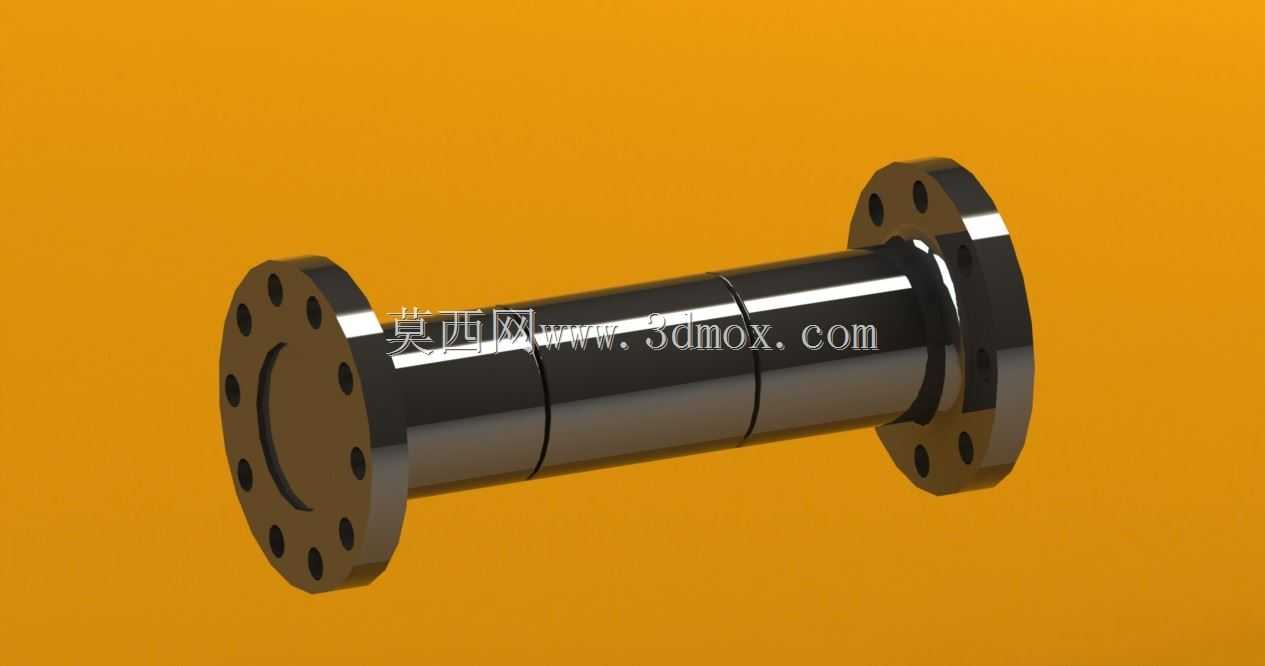

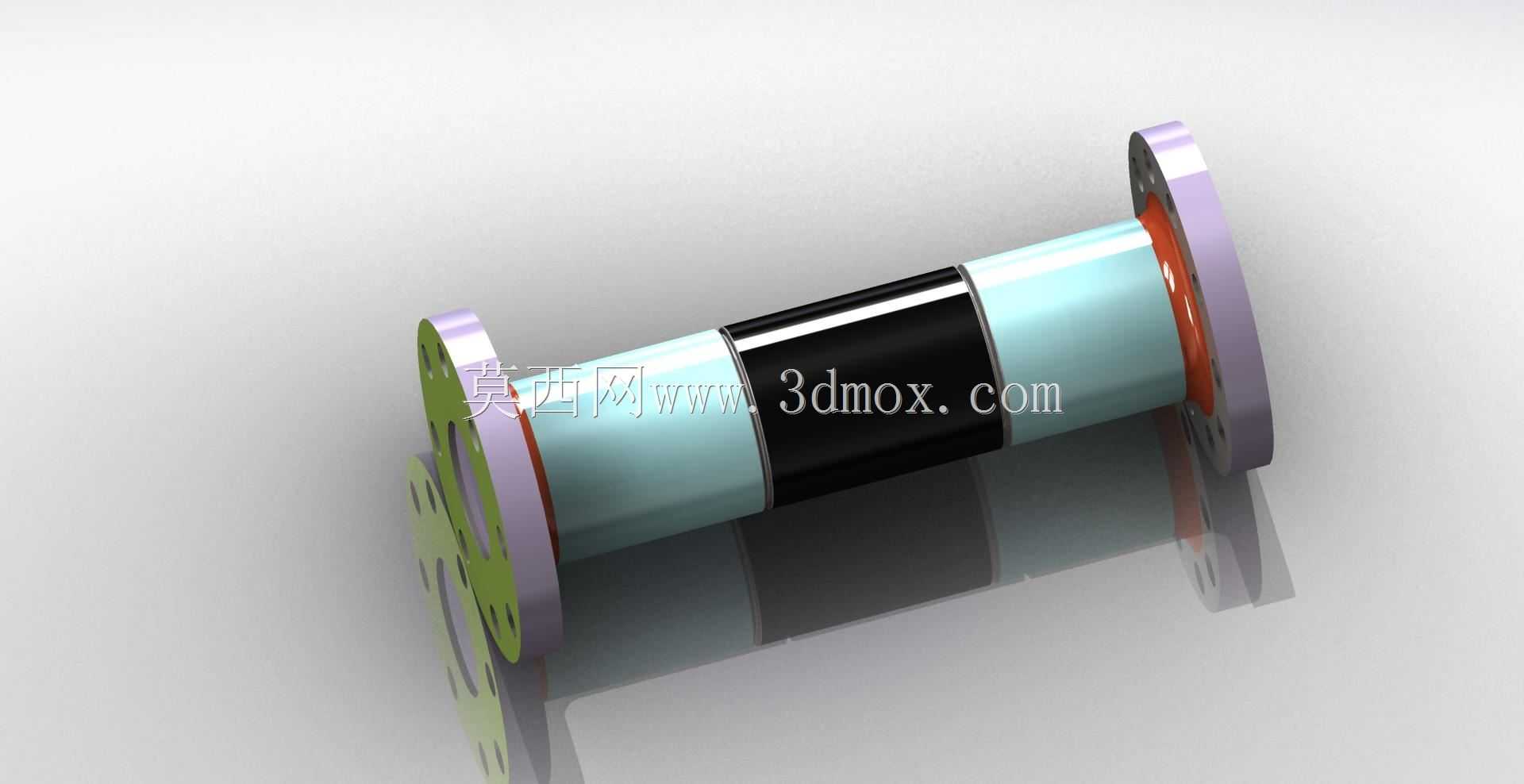

　　在疏浚清淤、污水处理、河道治理等工况的吸泥泵设备中，泵轴作为核心传动承载部件，直接决定了叶轮端动力传递的稳定性与整机运行的可靠性。这款双法兰结构的泵轴，针对吸泥泵输送高浓度泥浆、含固体颗粒介质的复杂工况做了针对性结构优化，区别于普通清水泵的光轴直连设计，两端采用整体锻造法兰结构，可直接与联轴器端、叶轮轮毂端通过螺栓刚性连接，避免了键连接长期受交变载荷容易出现的键槽磨损、轴头窜动问题。从结构设计逻辑来看，轴身采用分段等径加环形加强筋的布局，中间段的环形凸起并非装饰结构，而是对应泵腔内部的密封组件安装位，可分别适配骨架油封、机械密封的安装定位，每段轴径的公差配合严格按照IT7级精度控制，安装时可直接与轴承内圈、密封件腔体形成过渡配合，

　　无需额外加装轴套调整间隙，减少了装配环节的配作工作量。两端法兰的螺栓孔采用均布设计，孔位公差控制在±0.02mm范围内，可适配同规格标准法兰的互换安装，法兰端面与轴身的垂直度公差严格控制在0.01mm以内，避免高速运转时出现端面跳动导致的密封泄漏、连接螺栓受剪切力断裂的问题。实际应用中，这类泵轴通常搭配调心滚子轴承使用，可承受吸泥泵运行时叶轮受泥浆冲击产生的径向载荷，以及传动端轴向窜动带来的轴向力，轴身表面做调质处理后硬度达到HB220-250，法兰密封面做堆焊耐磨处理，可抵御泥浆介质中固体颗粒的冲刷磨损。安装边界方面，轴身总长度需匹配泵体的轴承腔与泵腔跨距，两端法兰的外径尺寸对应连接部件的法兰规格，

　　螺栓孔数量与孔径适配对应扭矩等级的连接螺栓，装配时需保证轴的径向跳动量不超过0.03mm，密封位的表面粗糙度达到Ra0.8以上，才能保证长期运行无泄漏、无异常振动。不同于普通泵轴的单键或花键连接形式，这种双法兰刚性连接结构更适合大扭矩、高载荷的泥浆类泵型，在输送含大颗粒固体的介质时，动力传递更平稳，连接部位的抗冲击能力更强，日常维护时只需检查法兰连接螺栓的预紧力、密封位的磨损情况即可，无需频繁拆解轴承位更换轴套，大幅降低了设备运维的工作量。建模过程中需重点关注轴身各段的同轴度要求，法兰螺栓孔的阵列角度公差，以及密封位的尺寸精度，这些参数直接影响后续零件加工的合格率与实际装配后的运行效果，若同轴度偏差过大，会导致泵组运行时振动超标，轴承温升过快，严重时甚至会出现断轴故障。
