1-1/2寸焊接式手动截止阀三维结构

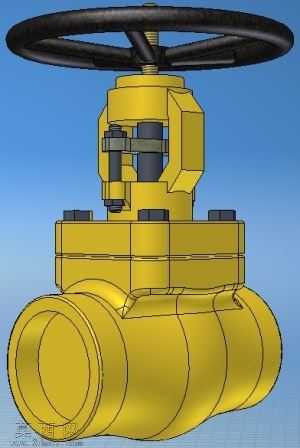

本模型为1-1/2寸Class800压力级的焊接连接手动截止阀，建模过程严格遵循ASME B16.34阀门设计标准，采用SolidWorks完成全参数化三维建模，各零件间配合关系完全还原真实阀门的装配逻辑。建模阶段首先完成核心流道的轮廓绘制，基于截止阀下进上出的流道特性，对阀体的S型流道做平滑曲面过渡处理，避免流道内出现直角结构，还原真实阀门的流体通路形态；阀体两端采用对焊连接结构，焊接坡口尺寸符合压力管道焊接规范，可直接对接同规格的工业管道。阀盖部分采用螺栓连接的法兰式压盖结构，建模时还原了螺栓孔的均布排布、密封垫片的安装槽位，中法兰的密封面做凸面结构处理，匹配高压工况下的密封需求。操作执行部分采用顶部手轮驱动结构，手轮为轮辐式铸钢造型，表面做防滑轮缘处理，手轮与阀杆通过梯形螺纹配合，将手轮的旋转运动转化为阀瓣的直线升降运动，实现管路的通断与流量调节。阀瓣密封面做堆焊硬质合金的结构示意，与阀座密封面形成硬密封配合，适配Class800的高压工况使用要求。渲染阶段采用工业产品常用的材质表现方案，阀体、阀盖等承压件赋予暖黄色铸钢材质，调整材质粗糙度模拟铸钢件的亚光金属质感，手轮赋予黑色酚醛塑料材质，螺栓、阀杆等外露金属件赋予抛光不锈钢材质，通过不同材质的质感差异清晰区分阀门的不同功能部件；场景采用蓝色渐变背景配合三点布光，主光源从左上方投射形成自然明暗层次，辅助光源补全暗部细节，清晰展现阀体的曲面轮廓、螺栓排布、手轮轮辐等结构细节，整体渲染效果直观呈现该高压截止阀的外观形态与装配关系。设计过程中充分考虑了阀门的可制造性与装配合理性，各零件的尺寸公差、配合间隙均参考工业阀门的实际生产要求设置，模型可用于阀门产品的结构展示、装配教学、管路系统集成演示等场景，完整还原了手动焊接截止阀的典型结构特征。
