吸泥船配套大直径离心泵叶轮结构

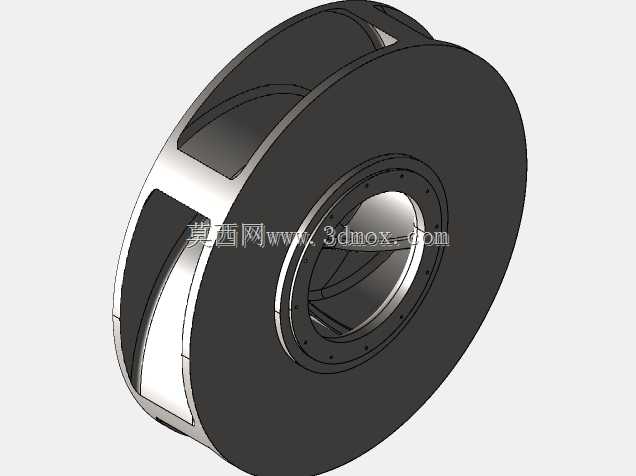

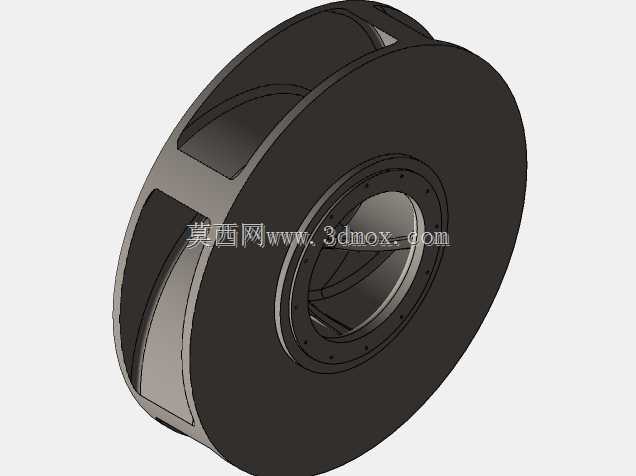

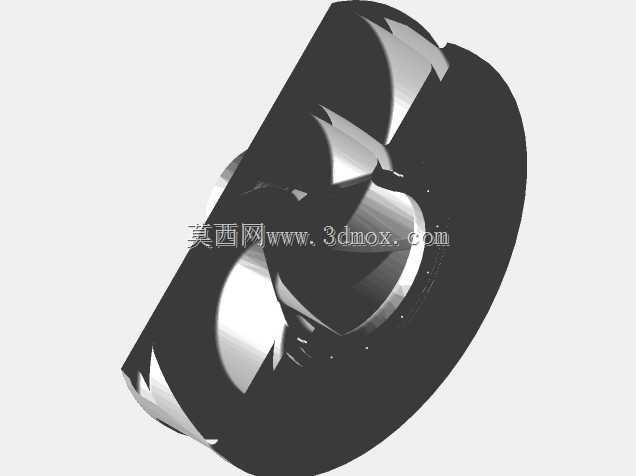

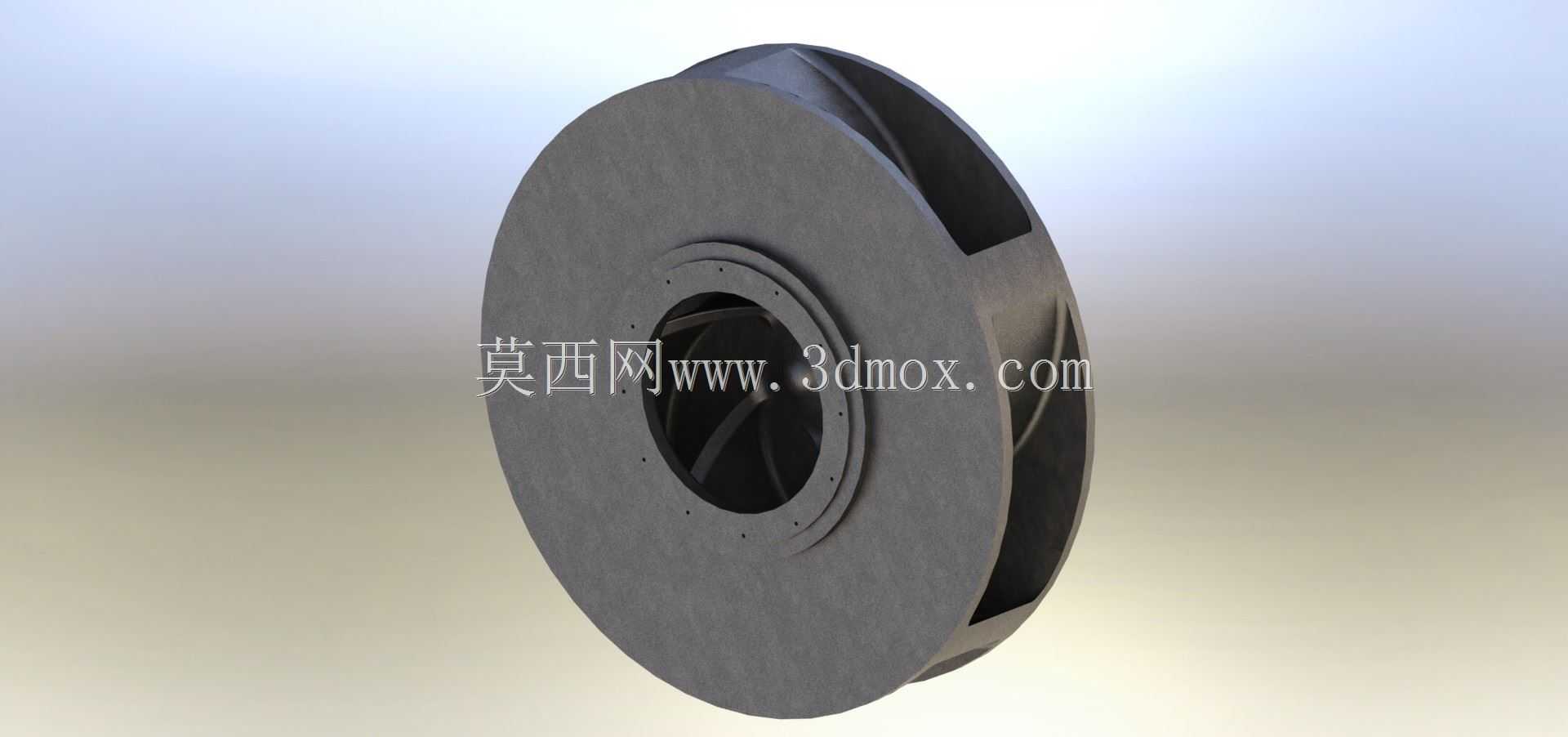

　　这款直径2.04m的叶轮是为吸泥船疏浚作业配套的离心泵核心过流部件，在整个疏浚输送系统里承担着能量转换的核心作用，直接决定泥浆介质的输送扬程、流量与通过性能。从实际工况适配角度出发，这类大直径叶轮的设计首先要考虑疏浚作业的介质特性——吸泥船抽取的介质并非清水，而是裹挟着泥沙、碎石、纤维杂物的高浓度固液混合物，因此叶片型线没有采用清水泵常用的大曲率扭曲叶片，而是选用了曲率更平缓、流道更宽的后弯式叶片结构，既保证足够的离心力输出，又能让大粒径固体杂物顺利通过流道，减少卡堵与磨损风险。叶轮的轮盘与轮盖采用等厚渐变的结构设计，靠近轮毂位置的厚度更大，以此抵消高速旋转时产生的离心应力，避免长期运行出现结构变形；外缘位置厚度适当收窄，

　　在保证结构强度的前提下降低旋转惯量，减少驱动端的启动负载。安装边界上，叶轮中心的轮毂孔位按照配套泵轴的配合公差设计，周边均匀分布的螺栓孔用于和轴端的定位法兰锁紧，安装时需要保证叶轮端面与泵轴的垂直度，避免高速旋转时产生径向跳动，损坏密封件与轴承组件。从流道设计逻辑来看，叶片的进口角做了适当加大处理，适配吸泥船大流量、低吸入压头的作业工况，减少介质进入叶轮时的冲击损失，降低气蚀发生的概率，毕竟疏浚作业时吸入口经常会因为介质浓度波动出现吸入不稳定的情况，更大的进口角能提升叶轮的抗气蚀性能。叶片出口边做了斜切处理，调整介质流出叶轮时的速度环量，匹配配套涡壳的流道型线，减少水力损失，提升整体泵组效率。考虑到疏浚作业的磨损问题，

　　叶轮整体结构预留了足够的磨损余量，长期运行后即使叶片表面出现冲蚀磨损，也能在一定周期内维持结构强度与水力性能，降低备件更换频率。这类大直径叶轮的建模过程需要重点关注叶片的曲面光顺度，不能出现局部的凹凸折角，否则会在流道内形成涡流，不仅降低输送效率，还会加剧局部磨损；同时要做动平衡校验的结构预留，在轮盘的外缘位置预留动平衡去重区域，方便加工完成后做动平衡校正，保证高速旋转时的运行稳定性。实际安装时，叶轮和泵腔侧壁的间隙需要控制在合理范围，间隙过大会导致介质回流降低效率，间隙过小则容易因为轴窜动出现刮蹭，损坏叶轮与泵壳。
