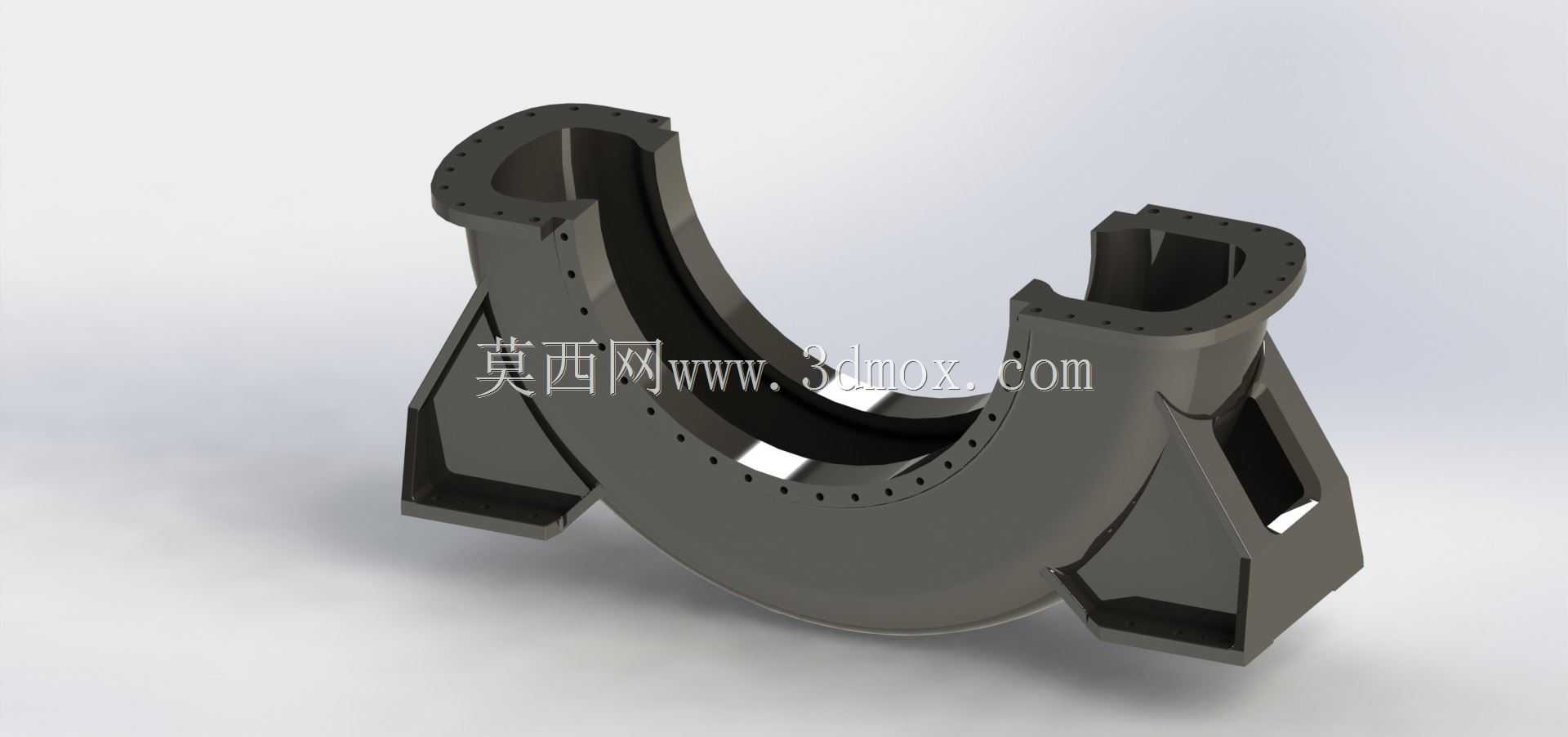

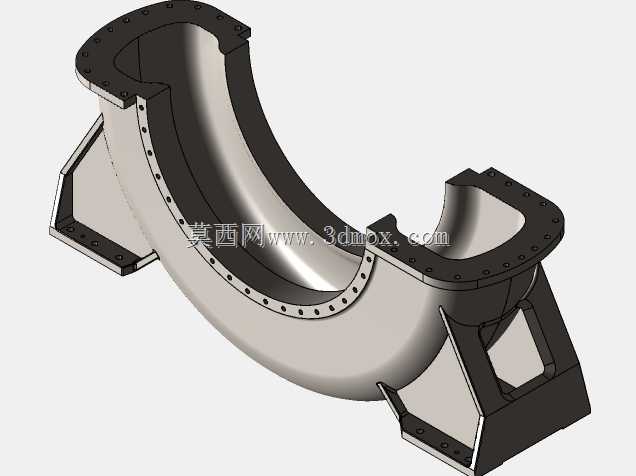

8000立方每小时吸泥泵下部泵壳结构

　　在疏浚清淤、市政管网排泥、河湖底泥处置作业场景中，吸泥泵作为核心介质输送设备，其下部泵壳的结构合理性直接决定整泵运行稳定性与过流部件使用寿命。该部件为8000m³/h流量规格吸泥泵的下半段壳体，承担着过流通道成型、整泵下半段支撑、上下壳体对接密封的多重功能。从结构设计逻辑来看，整体采用半圆弧蜗壳流道构型，流道内壁做顺滑过渡处理，避免泥砂介质在壳体内形成涡流、滞流区，减少高浓度泥砂对壳壁的冲刷磨损，适配大流量低扬程的吸泥泵作业工况。两侧延伸的支撑脚采用箱型筋结构，在控制整体铸件重量的前提下，保证支撑刚度，可承受泵组运行时的振动载荷与介质重量带来的静载荷，安装时支撑脚底面与安装基础的接触面需做铣平处理，平面度公差控制在0.

　　2mm/m以内，避免安装应力导致壳体变形、密封面错位。上部对接法兰面沿圆周均匀布置螺栓孔，与上部泵壳对接时需配合密封垫片实现流道密封，法兰面的平面度、螺栓孔位置度均按承压壳体标准设计，可承受泵内0.6MPa的工作压力而不发生泄漏。流道的型线设计充分考虑泥砂介质的通过性，最小过流断面尺寸可通过直径不超过80mm的固体颗粒，避免大粒径石块、杂物在泵壳内卡滞造成叶轮损坏。壳体外侧的筋板布置兼顾散热与结构加强作用，长时间输送高浓度泥浆时，可通过筋板增大散热面积，降低壳体内橡胶衬里（若配置）的老化速度。安装边界方面，该下部泵壳的轴向安装尺寸需与上部泵壳、轴承座、进出口管路的安装尺寸匹配，两侧支撑脚的安装孔间距预留20mm的调整余量，

　　方便现场安装时对中调整，避免管路应力传递到泵壳造成焊缝或铸件开裂。从建模逻辑来看，该结构优先保证流道型线的准确性，再通过布尔运算整合支撑结构、法兰结构、安装孔位，所有转角处均做铸造圆角处理，符合铸钢件的铸造工艺要求，避免出现应力集中的尖角结构，减少铸件生产时的缩松、裂纹缺陷。
