户外落地式单开门电气控制柜结构设计

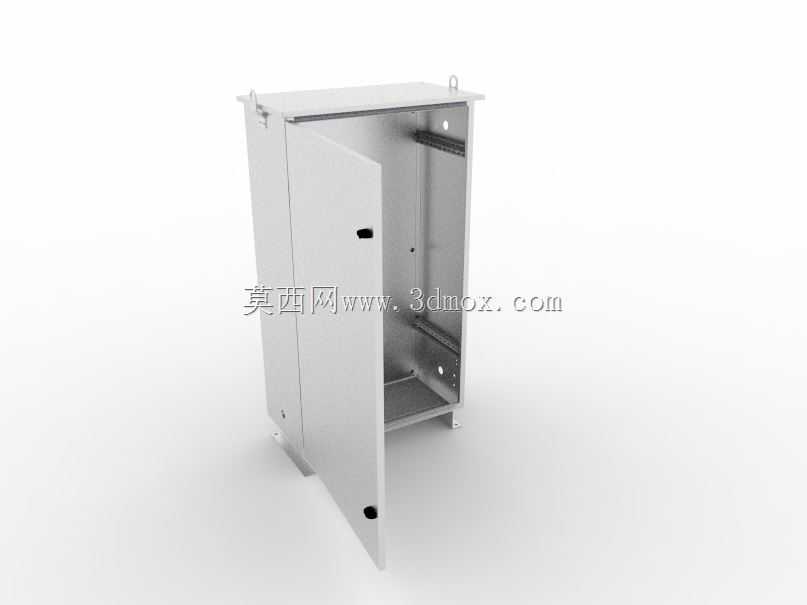

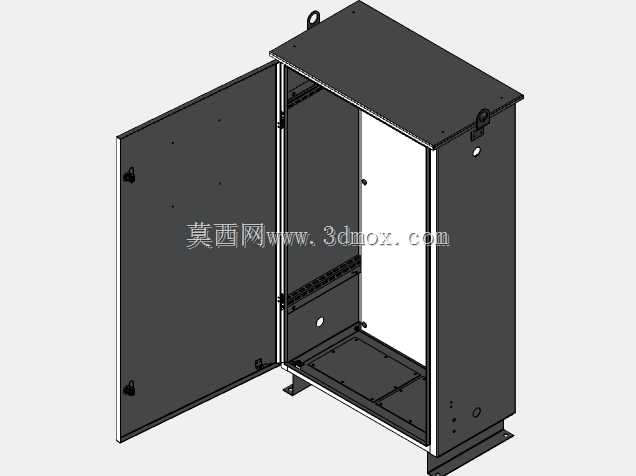

　　这款落地式单开门电气柜体，主要面向户外工业配电、车间设备供电管控、小型生产线电气集成等场景使用，日常承担电气元件承载、线路防护、操作安全隔离的核心作用，可容纳断路器、接触器、接线端子排、小型PLC模块等常规低压电气元件，适配多数工业现场的低压配电、设备就近控制需求。从结构设计逻辑来看，整体采用冷轧钢板折弯拼接的钣金工艺思路，柜体顶部设置吊环结构，方便现场吊装转运，底部预留安装固定支脚，可直接通过膨胀螺栓固定在水泥基础或型钢底座上，安装时需注意柜体与周边墙体、设备预留不小于300mm的操作与检修空间，开门侧预留空间需满足门体完全开启的转动半径需求，避免开门干涉。柜体内部预留了横向安装梁的调节孔位，

　　可根据内置元件的尺寸灵活调整安装梁的上下位置，适配不同规格元件的安装需求，柜体侧壁预留了进出线敲落孔，可根据现场布线方向选择顶部、底部或侧部进线，布线完成后可配套密封胶圈实现柜体防护，减少粉尘、水汽进入柜体内部的概率。门体采用单侧铰链连接，搭配上下两处锁止结构，关闭后可实现门体与柜体框架的紧密贴合，门体内侧可根据需求粘贴元件标识、线路走向图，方便现场运维人员快速排查故障。柜体整体做了喷塑表面处理，可适应常规工业车间、户外非强腐蚀环境的使用需求，设计时充分考虑了钣金折弯的工艺圆角、焊接处的打磨余量，避免加工过程中出现应力集中或锐边划伤的问题，内部安装梁的承重经过核算，可满足常规低压电气元件排布后的承重需求，

　　不会出现长期使用后梁体变形的问题。在实际选型应用中，这类柜体可根据内置元件的总散热量，按需在柜体侧壁加装通风散热栅或散热风扇，若用于户外多雨场景，可在顶部加装防雨檐结构，进一步提升防护等级，满足不同工况的使用需求。建模过程中严格遵循钣金加工的公差要求，各折弯边的尺寸、铰链安装位、锁孔位置都对应实际加工参数，可直接导出钣金展开图用于生产下料，减少二次设计调整的工作量。
