分体式电气防护外壳结构设计

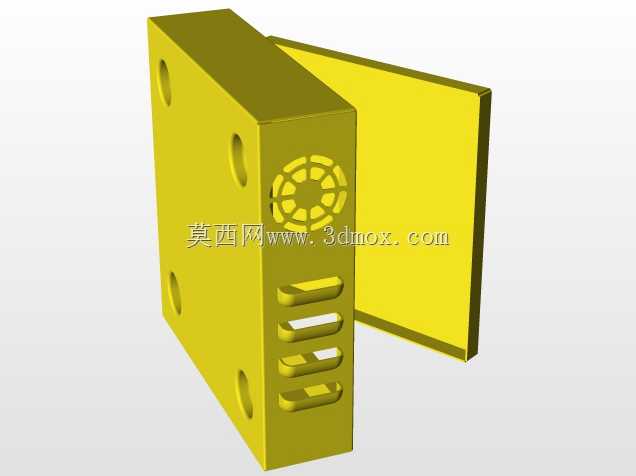

　　这款分体式电气外壳主要面向小型工控模块、低压电气元件的集成安装场景，常见于桌面式测试设备、小型自动化控制单元、分布式IO采集终端的外层防护，能够为内部的电路板、接线端子、小型继电器等元件提供基础的物理防护与绝缘隔离，避免外界粉尘、轻微溅水以及外力磕碰对内部电气元件造成损伤。壳体采用上下扣合的分体式结构，底座部分预留了四个沉头安装孔，可直接通过M3或M4规格的螺丝将壳体整体固定在设备安装板、墙面支架或者设备内部的安装梁上，安装孔的位置做了沉头处理，安装后螺丝头部不会突出壳体表面，不会影响后续的盖板扣合与外部走线。底座侧面设计了多组长条形通风槽，搭配上部的圆形格栅通风口，能够在壳体内部形成自然对流的散热通道，

　　当内部搭载的小型电气元件工作产生热量时，热空气可通过上部格栅排出，冷空气从下部通风槽补入，无需额外加装散热风扇即可满足小功率电气模块的散热需求，有效降低整体方案的成本与运行噪音。盖板与底座采用卡扣式配合结构，边缘做了错位止口设计，扣合后接缝紧密，能够阻挡粒径较大的粉尘落入壳体内部，同时止口结构也提升了壳体整体的结构强度，避免受外力挤压时接缝处出现开裂变形。设计过程中优先考虑了内部元件的安装兼容性，底座内部预留了通用的PCB安装柱位置，可适配常规尺寸的小型电路板，同时预留了接线端子的避让空间，侧面的通风槽位置避开了内部元件的常规安装区域，不会出现元件突出遮挡通风路径的问题。壳体的边角处均做了圆角过渡处理，

　　既避免了安装维护过程中尖锐边角划伤操作人员，也减少了注塑或钣金加工过程中的应力集中问题，提升壳体的抗冲击性能。整体外形紧凑，占用安装空间小，适合在空间受限的设备内部或者壁挂式小型控制站点使用，扣合式的结构也方便后期维护时快速打开盖板进行元件检修与线路调整，无需完全拆卸整个壳体的固定螺丝，提升后期运维的效率。
