工厂双机组配电双ATS集成结构

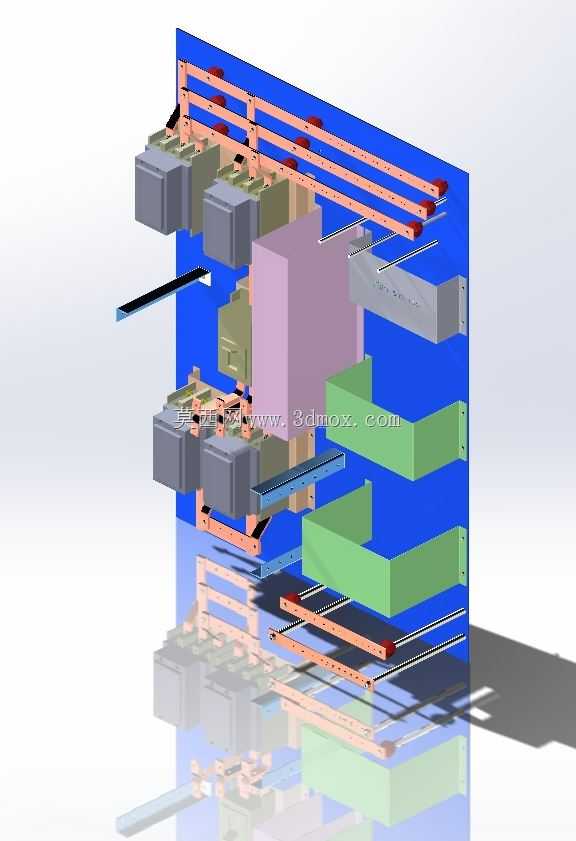

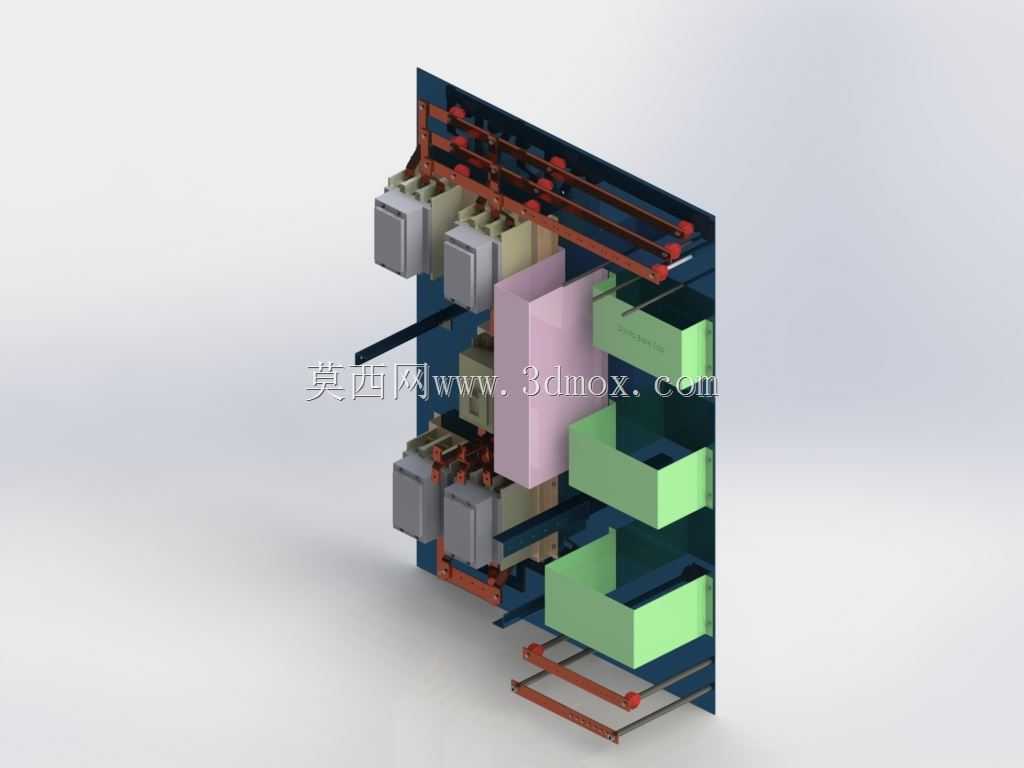

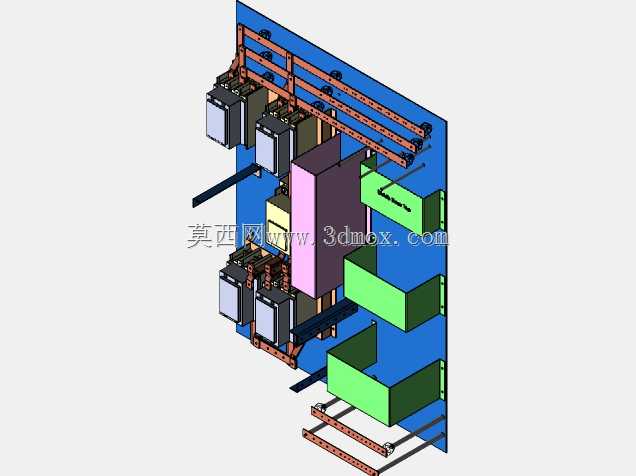

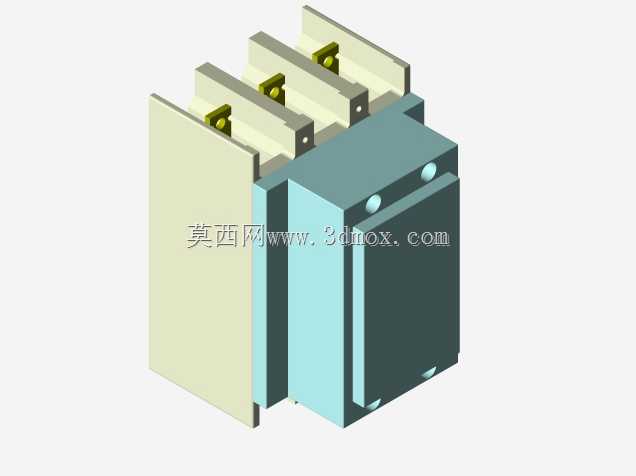

　　这套结构针对厂区内部双发电机独立配电场景设计，解决两路发电输出与共同商业供电回路的切换衔接问题，适配厂区内部生产负荷分级供电的实际需求，避免单台发电机故障或检修时造成大面积供电中断。设计阶段首先梳理了现场的安装边界：现有配电仓的安装深度受限，单台发电机原配的独立配电盘无法同时嵌入仓体，其中一台机组的原有配电盘安装位置距离仓体较远，无法直接沿用原有布局，因此采用双ATS独立集成的思路，将两套自动切换开关整合在同一安装基板上，压缩整体安装占用空间。结构主体采用蓝色安装基板作为承载基准，分层布置两套ATS开关本体、进出线铜母排、接线端子组件与走线槽，母排采用分层排布方式，不同回路的母排之间预留足够的电气安全间隙，避免相间短路风险，

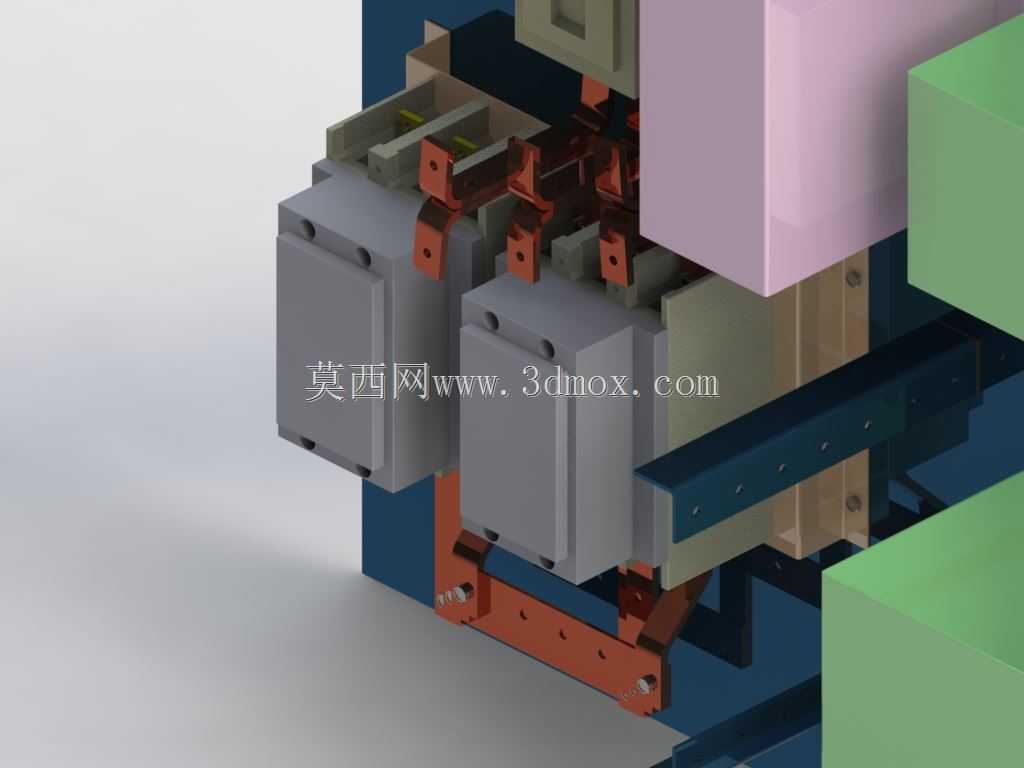

　　同时母排的走向顺着电流路径优化，减少不必要的弯折，降低母排加工难度与线路损耗。两套ATS单元分别对应两台发电机的进线回路与公共商业电源的接驳端，每台发电机的输出回路独立接入对应ATS的发电侧端子，商业电源作为公共备用回路分别接入两套ATS的市电侧，两套ATS的负载侧各自引出对应供电区域的出线回路，实现两个供电区域的独立切换控制，互不干扰。安装基板上预留了对应原有仓体的固定安装孔位，孔位尺寸匹配现场原有安装点位，无需对现场仓体进行二次开孔改造，降低现场施工的工作量。走线槽采用分层设计，强电回路与控制回路分开布设，避免控制信号受强电干扰，同时槽体预留足够的走线空间，方便后期检修时的线路梳理与更换。结构底部预留了电缆进出的开口位置，

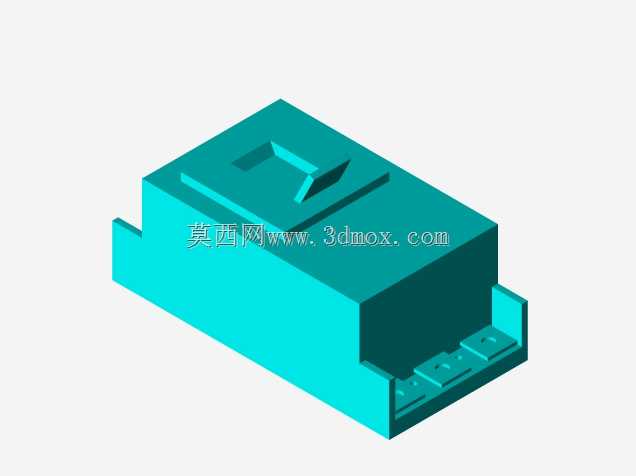

　　匹配现场原有电缆的走向，无需对原有电缆进行大长度的裁切与重新布设。两套ATS的操作手柄位置均预留了足够的操作空间，方便日常运维时的手动切换操作与状态检查，开关本体的安装位置避开了母排的发热集中区域，保证开关工作环境温度处于合理区间，延长设备使用寿命。整体结构的外形尺寸完全适配现有配电仓的内部安装空间，安装完成后不会与仓门、其他原有配电组件产生干涉，同时基板上预留了扩展安装位，可根据后续负荷增加情况加装辅助触点、电流检测模块等扩展组件，无需对整体结构进行大规模改动。
