异形连接支架结构设计

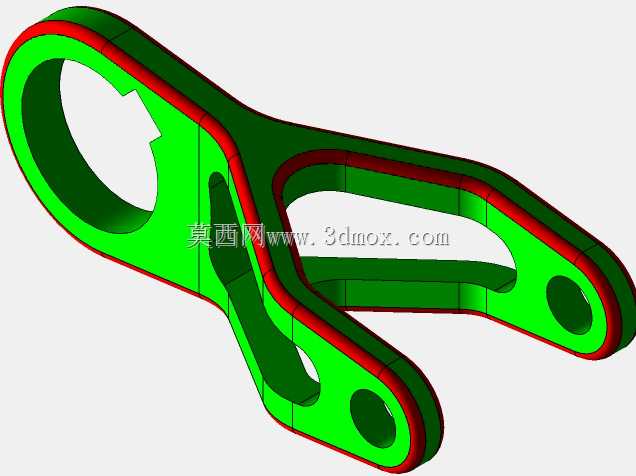

　　该异形连接支架属于机械系统中常见的铰接支撑类构件，主要应用在需要实现多部件联动、角度限位的传动或支撑场景中，常见于轻工机械、小型自动化设备的连杆机构、手动操作机构的连接部位，用来传递载荷、限制部件相对运动轨迹，同时承担相邻两个运动部件之间的铰接支撑作用，避免运动过程中出现部件错位、载荷集中导致的结构失效。从结构设计来看，该零件采用一体化钣金或机加工成型思路，主体为变截面的异形臂结构，一端设置大尺寸开口环形铰接孔，孔内侧设计有定位卡槽，用来与配套的铰接轴上的卡合结构配合，防止铰接轴与支架之间出现周向转动，保证铰接副的运动精度；另一端延伸出双叉式连接臂，臂端设置两个同轴的小圆孔，用来通过销轴与另一组连杆或执行部件连接，

　　双叉结构的设计可以提升连接端的抗扭刚度，避免单侧受力时出现结构变形。零件整体的壁厚均匀，过渡位置均采用大圆角平滑过渡，减少应力集中风险，边缘的红色标识区域为结构加强边，通过局部增厚或者翻边结构提升零件整体的抗弯强度，在承受交变载荷的工况下能有效降低疲劳断裂的概率。从安装边界来看，大端环形孔的内径尺寸适配常用的标准铰接轴规格，安装时需要将环形孔卡入对应轴位，通过内侧卡槽完成周向定位后，再通过端盖或者卡簧完成轴向固定；小端的两个安装孔孔位公差按照IT7级精度设计，保证销轴装配后无明显旷量，双叉臂的开口间距适配常规厚度的连接耳片，安装时无需额外加工调整即可完成适配。设计过程中优先考虑了零件的受力路径，载荷从大端铰接位传入后，

　　沿着臂身的加强筋方向传递到小端的两个连接孔，整个传力路径平滑无突变，臂身中间的镂空结构在保证整体结构强度的前提下，有效降低了零件自身重量，减少运动过程中的惯性载荷，适配需要频繁往复摆动的工况场景。零件的外形轮廓完全避让了周边部件的运动包络，安装后不会与相邻结构产生运动干涉，表面的精度要求集中在铰接孔的内壁与安装孔的端面，其余非配合面采用常规加工精度即可满足使用要求，兼顾了加工经济性与使用性能。
