直角传动90度换向变速齿轮箱结构设计

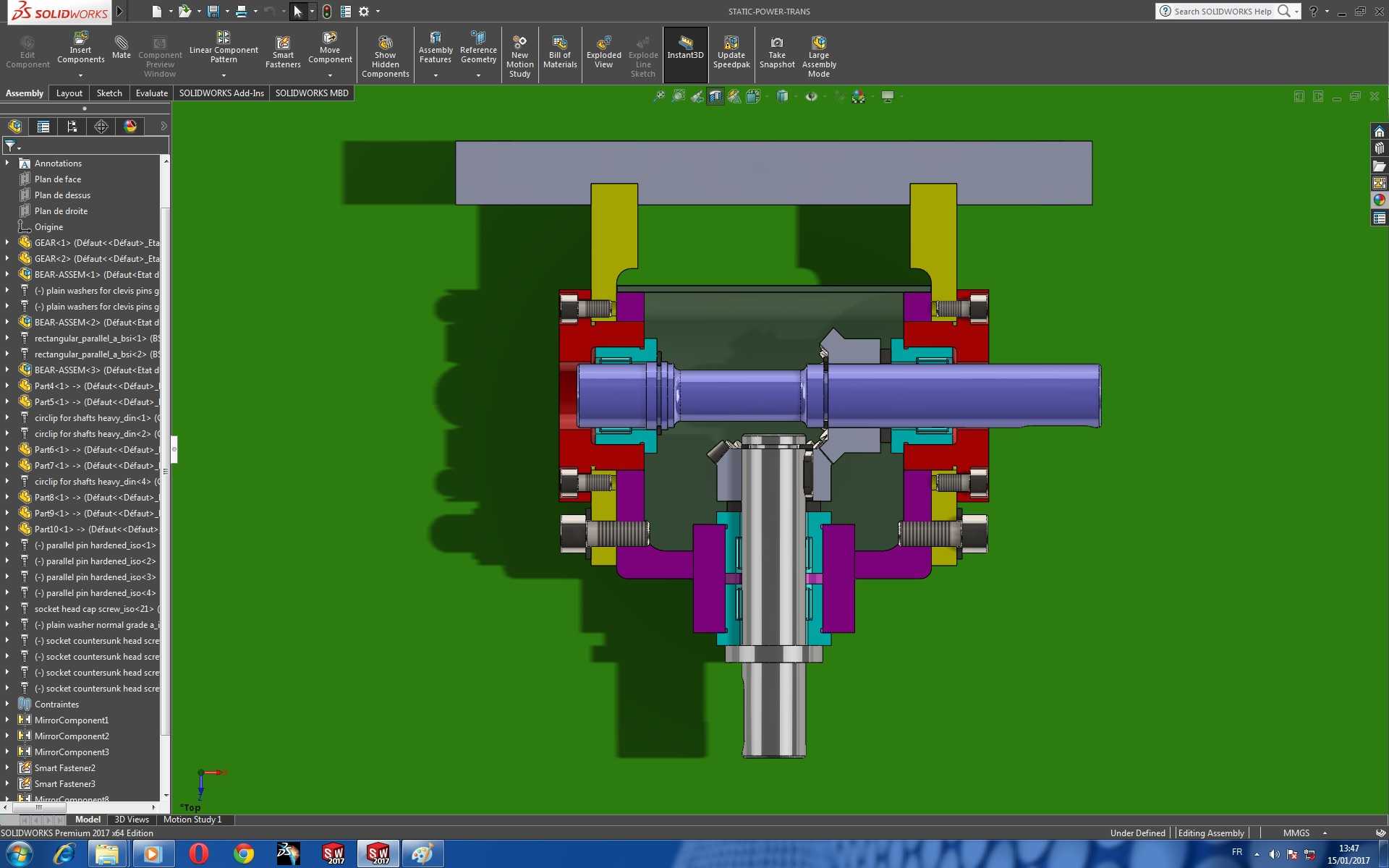

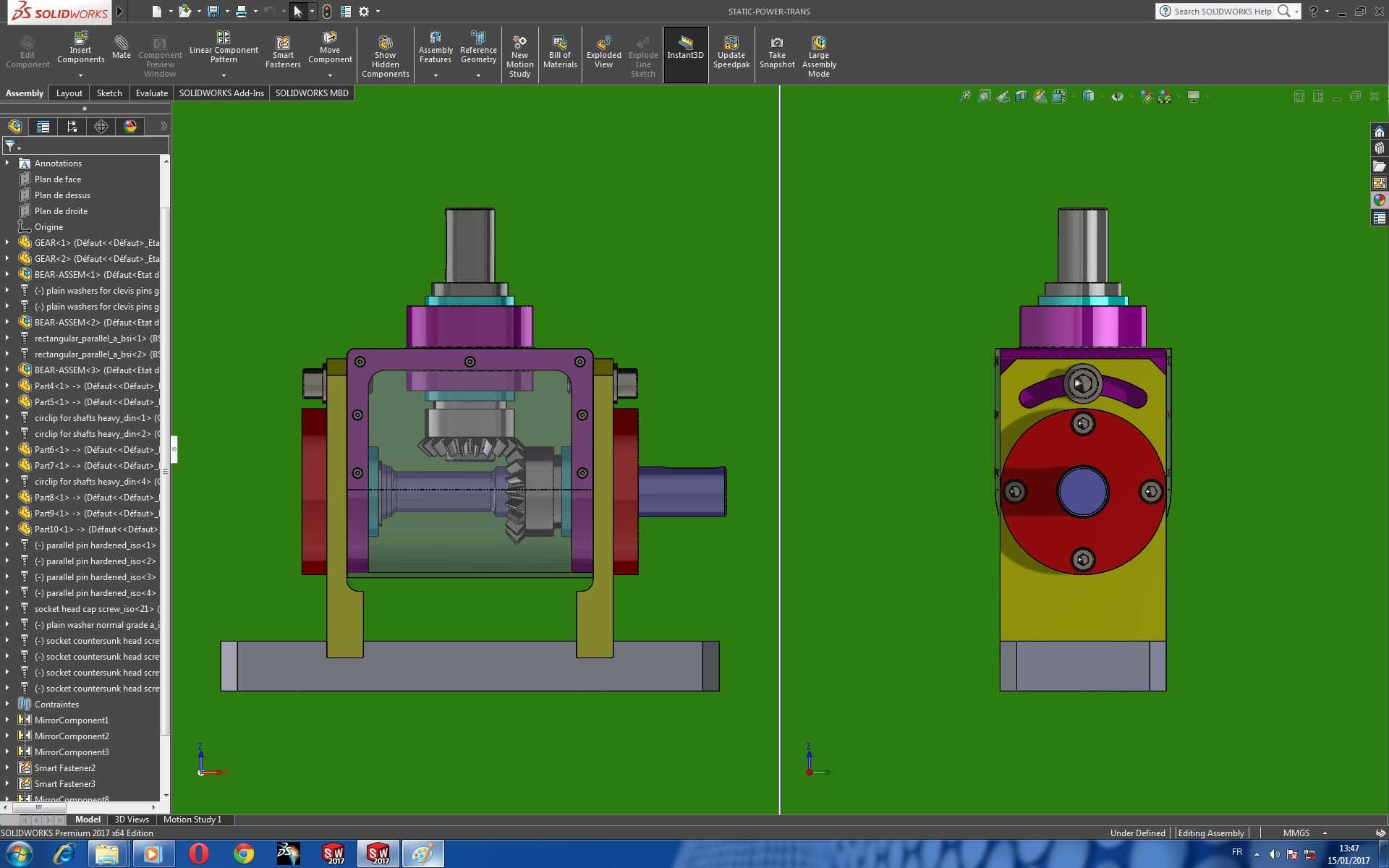

　　这款90度换向变速结构，核心解决动力传输路径需要垂直转向的场景需求，在轻工输送线、小型自动化专机、农用辅具传动、食品加工设备的动力布局中十分常见，当原动机输出轴方向与执行机构输入轴呈空间垂直交错时，这类结构无需额外增加传动轮组或张紧机构，就能在紧凑空间内完成动力换向与转速匹配，大幅缩减设备整体的动力段安装空间。从结构设计逻辑来看，输入轴与输出轴呈90度垂直布置，轴系通过深沟球轴承支撑在箱体内腔，轴承位预留了标准的密封沟槽，可适配骨架油封完成轴伸处的动密封，避免箱内润滑脂泄漏同时阻挡外界粉尘、切削液进入箱体内部。齿轮副采用螺旋锥齿轮搭配直齿圆柱齿轮的组合传动，锥齿轮负责完成90度动力换向，圆柱齿轮组负责匹配所需的传动比，实现转速降低、

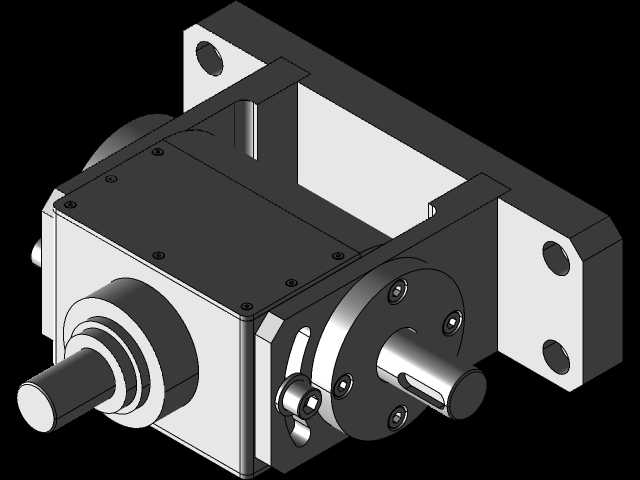

　　扭矩放大的功能，齿轮啮合侧隙控制在0.1-0.2mm区间，既保证传动过程无卡滞，也能降低正反转切换时的回程间隙，适配需要频繁换向的工况需求。箱体采用剖分式结构设计，上下箱体通过定位销完成装配定位，结合面涂覆密封胶实现静密封，周边布置的内六角螺栓提供足够的锁紧力，避免传动过程中箱体结合面出现渗油问题。安装边界上，箱体底部预留了四个对称布置的安装沉孔，可直接通过螺栓固定在设备安装基座上，输入、输出轴伸的轴径、键槽尺寸均符合通用传动件的配套标准，可直接匹配标准联轴器、带轮完成与原动机、执行机构的连接，无需额外定制转接件。设计过程中对轴系的受力做了完整校核，输入轴端可承受的径向载荷满足常规皮带轮、链轮传动的受力要求，

　　输出轴端的额定输出扭矩覆盖小型设备的动力需求，箱体内腔预留了足够的储油空间，可采用脂润滑或稀油润滑，日常维护仅需定期检查密封件状态、补充润滑介质即可，无需复杂的拆解保养。箱体外部的加强筋布置在轴承座对应的外侧位置，既提升了箱体的整体刚性，避免传动过程中轴承座出现形变导致齿轮啮合偏载，也控制了箱体的整体重量，不会给设备安装基座带来额外的负重压力。轴端的挡圈、轴承端盖均采用标准件设计，后期维护更换配件无需单独定制，可直接采购标准五金件完成替换，降低设备全生命周期的维护成本。
