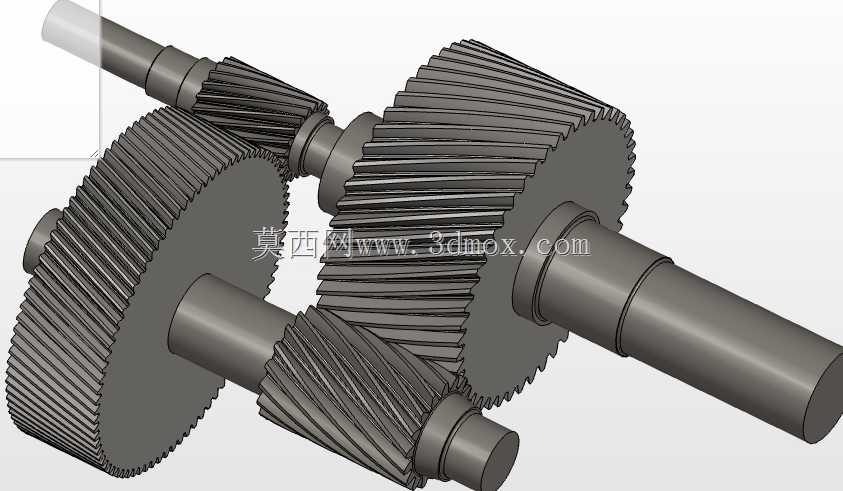

平行轴斜齿轮变速传动机构三维结构

　　这套平行轴斜齿轮变速传动结构，主要面向中小功率工业设备的转速扭矩匹配需求，常见于轻工输送设备、小型机床进给单元、农用作业机具的动力传输环节，核心作用是在动力源与执行端之间完成固定速比的转速转换，同时将输入扭矩按传动比放大，匹配执行端的负载工况要求。从结构布局来看，整套机构采用两根平行布置的传动轴设计，轴系上分别固联不同齿数的斜齿圆柱齿轮，通过齿轮副的常啮合实现动力传递，斜齿轮的选用主要是考虑到重合度更高的啮合特性，相比直齿轮传动能有效降低啮合冲击与运行噪音，同时提升轮齿的承载能力，适合中低速连续运转的传动场景。设计过程中首先确定传动比分配，结合输入转速与输出端的需求转速，匹配各啮合齿轮副的齿数参数，同时要校验齿轮的根切风险、

　　齿面接触强度与齿根弯曲强度，确保在额定功率工况下轮齿不会出现过早失效。轴系设计阶段需要结合齿轮的安装位置、轴承的布置跨度计算轴的挠度，避免轴系变形过大导致齿轮啮合偏载，轴上的台阶结构分别用于齿轮轴向定位、轴承内圈定位，轴端的结构预留了与动力输入端、负载输出端的连接接口，可适配联轴器连接、带轮连接等多种安装方式。安装边界方面，整套传动组件的轴系中心距需要严格匹配箱体的轴承座孔位公差，齿轮啮合的侧隙需要通过轴系轴向位置的调整来保证，避免侧隙过大导致传动回差超标，或是侧隙过小出现卡齿、润滑不足的问题。齿轮的齿向参数经过匹配设计，确保啮合过程中轮齿接触线沿齿宽方向均匀分布，减少偏载带来的局部磨损。实际应用中，

　　这套传动机构需要搭配密封箱体使用，箱体内加注齿轮润滑油，通过齿轮旋转带油实现啮合面与轴承的润滑，同时箱体结构能隔绝外界粉尘、水汽进入传动腔，延长组件的使用寿命。在选型适配时，需要结合实际工况的负载冲击特性、每日运行时长，校验齿轮的接触疲劳寿命与轴承的额定动载荷，确保组件在设计寿命周期内稳定运行。从建模细节来看，模型还原了斜齿轮的渐开线齿形、齿向螺旋角特征，轴上的退刀槽、定位轴肩、装配倒角等工艺结构都做了完整呈现，能直接用于装配干涉校验、机构运动仿真，也可作为同类型变速机构设计的参考原型，帮助设计人员快速完成结构方案迭代，减少重复建模的工作量。需要注意的是，这类固定速比变速机构在安装时要保证两根传动轴的平行度公差，否则会加剧轮齿的不均匀磨损，严重时甚至会出现断齿故障；轴承选型时要同时承受径向载荷与少量轴向载荷，匹配斜齿轮啮合产生的轴向分力，必要时可在轴端加装止推结构抵消轴向力，避免轴系出现窜动影响传动精度。
