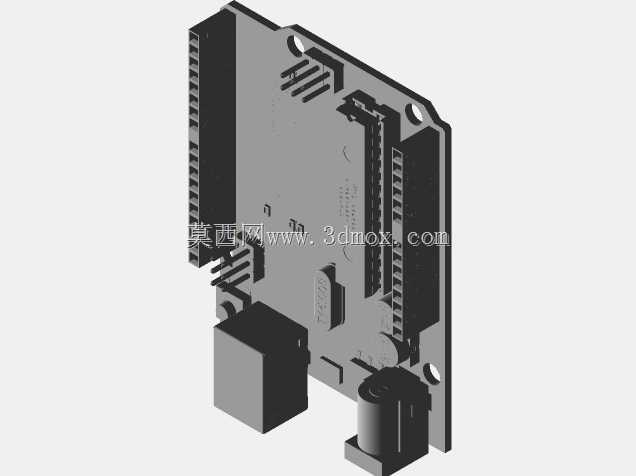

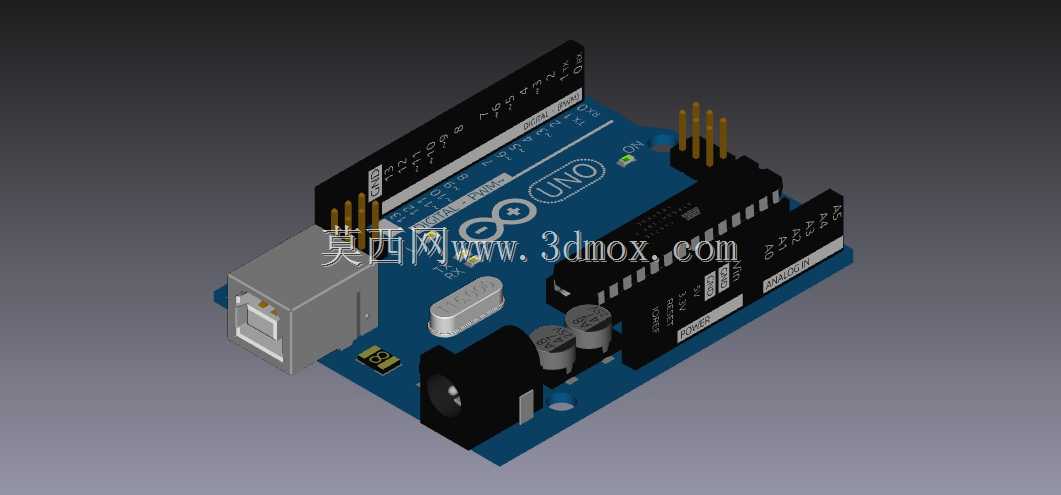

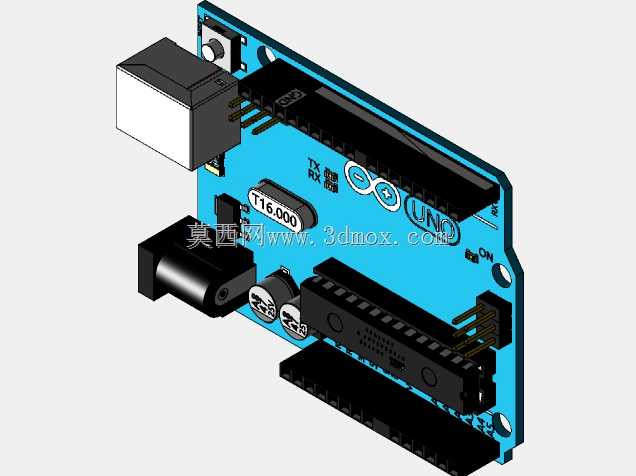

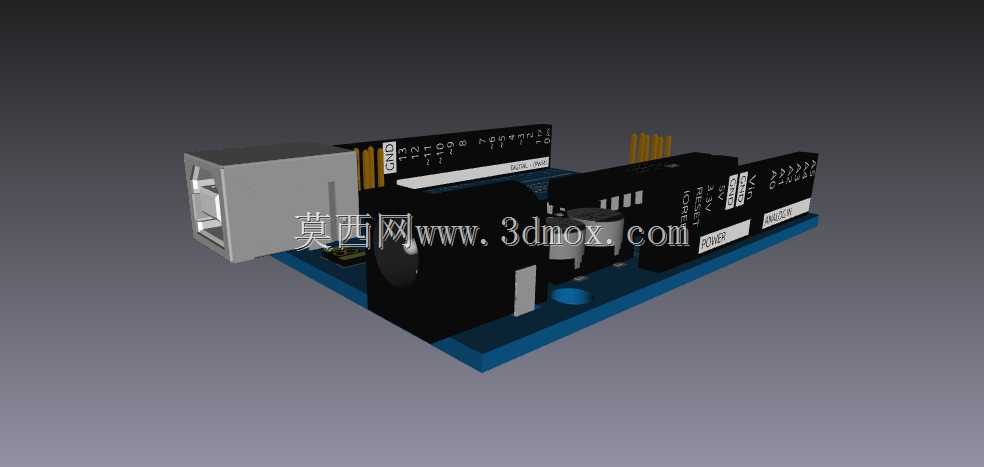

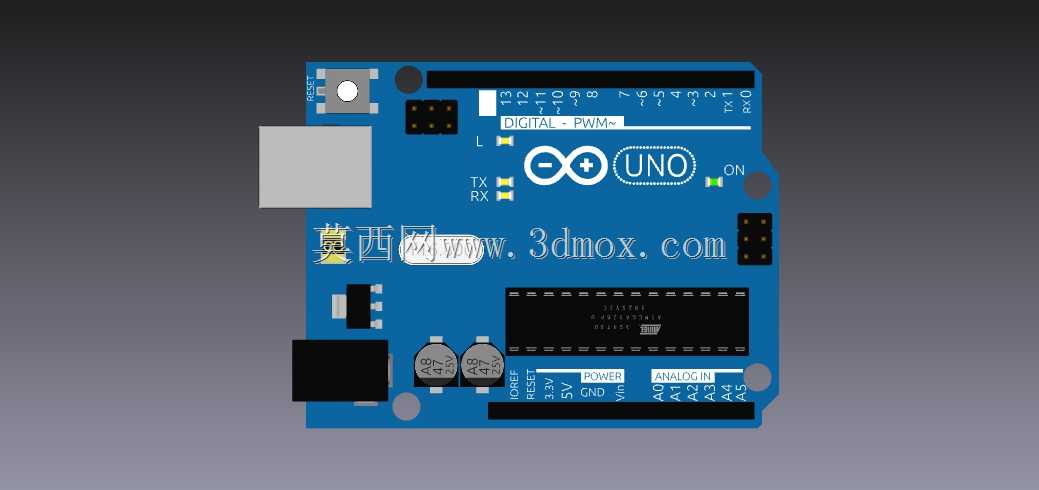

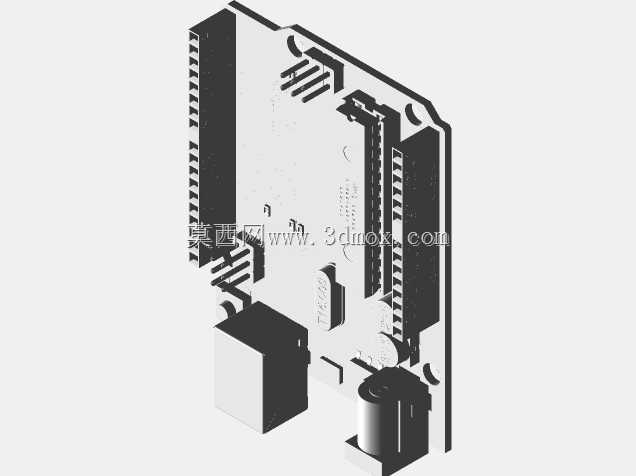

ArduinoUNO开源开发板三维结构模型

　　在嵌入式开发、智能硬件原型验证、教学实训等场景中，Arduino UNO是应用普及率极高的微控制器开发载体，本次构建的三维结构完全还原实物的装配关系与外形边界，可直接用于设备结构适配、外壳设计、教学演示等环节。从实际工程使用角度出发，该模型完整复现了开发板上所有核心元器件的空间位置：板载USB-B型接口位于板端侧边，其突出板边的尺寸、接口内部的卡位结构都做了精准还原，设计外接外壳或固定支架时，可直接参考该位置预留接口避让空间，避免出现装配后接口被遮挡、插头无法完全插入的问题。板端的直流电源接口位于USB接口同侧，其圆柱形外壳的直径、伸出板边的长度，以及接口周边电解电容的高度都做了1:1还原，在做堆叠式扩展板设计时，

　　可直接通过模型校验元件高度差，避免扩展板安装后与电容、电源接口产生结构干涉。板上的两排排针位置严格遵循标准UNO的引脚排布间距，排针的高度、塑料基座的厚度都与实物一致，做扩展模块堆叠装配时，可直接在装配环境中模拟插拔行程，验证排针配合长度是否满足连接可靠性要求，同时校验板载的复位按键、LED指示灯的位置是否会被扩展结构遮挡。板上的主芯片、晶振、稳压芯片等直插元件的外形与安装位置都做了还原，在做封闭外壳设计时，可直接提取板上最高元件的高度值作为外壳内腔的最小高度参考，同时根据芯片、稳压元件的发热位置预留对应的散热开孔区域，避免外壳装配后元件散热受阻。整个PCB板的外形轮廓、安装孔位的孔径与孔距完全匹配实物标准尺寸，

　　在做设备内部固定结构设计时，可直接调用模型的安装孔位生成对应的固定柱位置，无需反复核对实物尺寸，大幅缩短结构适配的周期。对于教学场景而言，该模型可用于三维装配演示，帮助初学者直观理解开发板上各元件的布局逻辑与装配关系，也可用于自动化测试工装的设计参考，直接根据板的外形轮廓设计工装定位槽，匹配测试探针的位置，提升工装设计的准确性。
