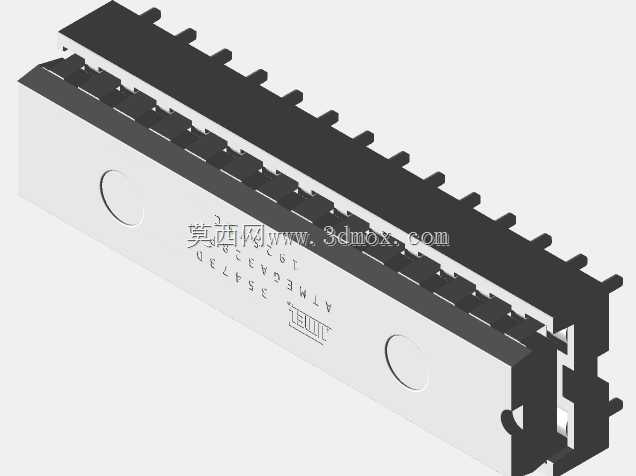

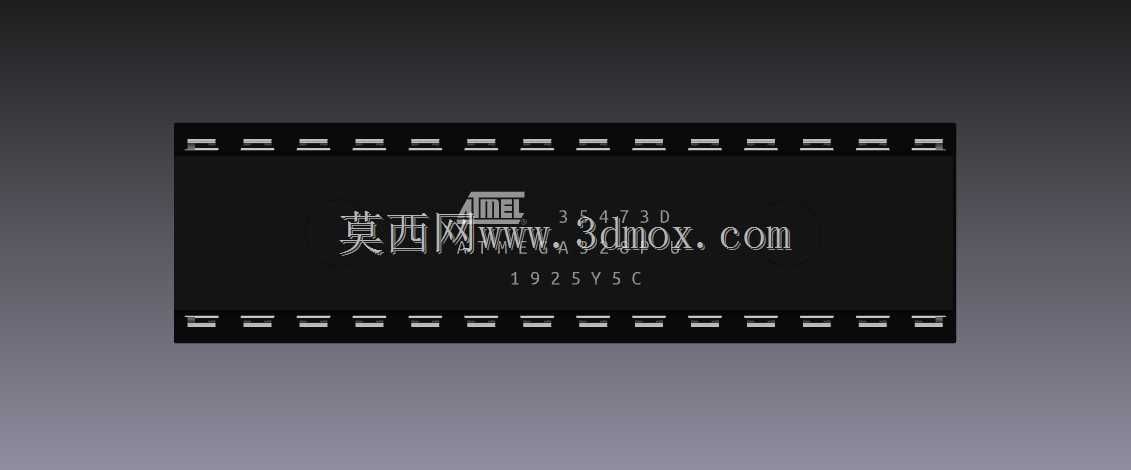

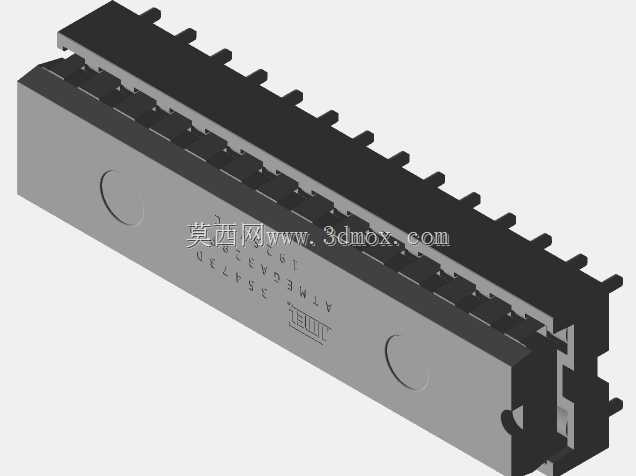

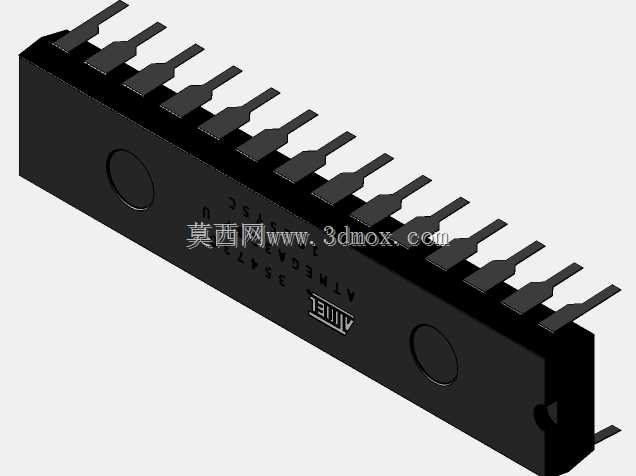

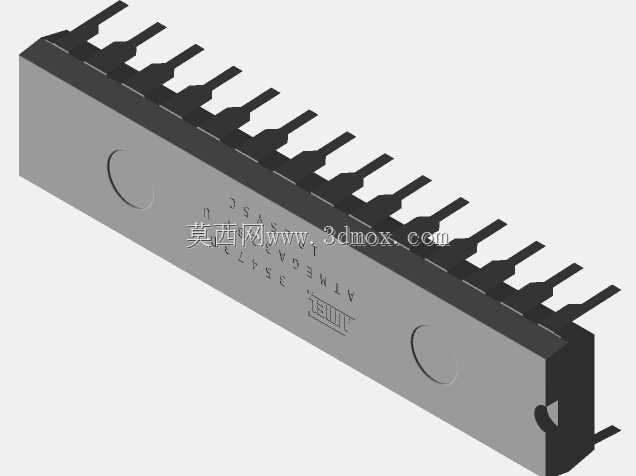

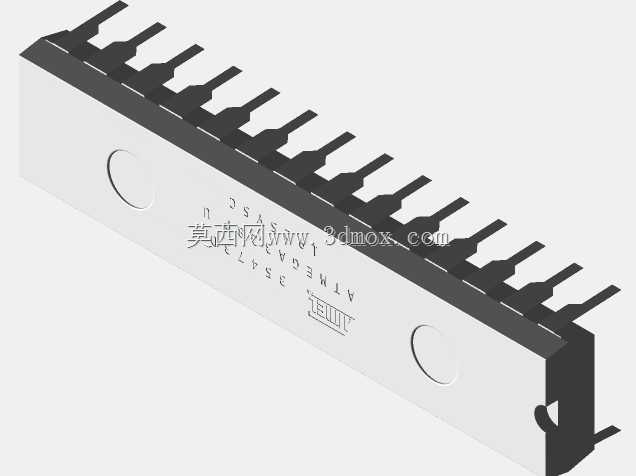

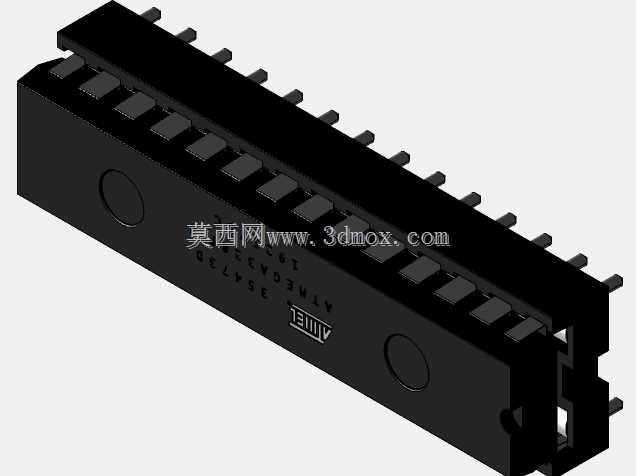

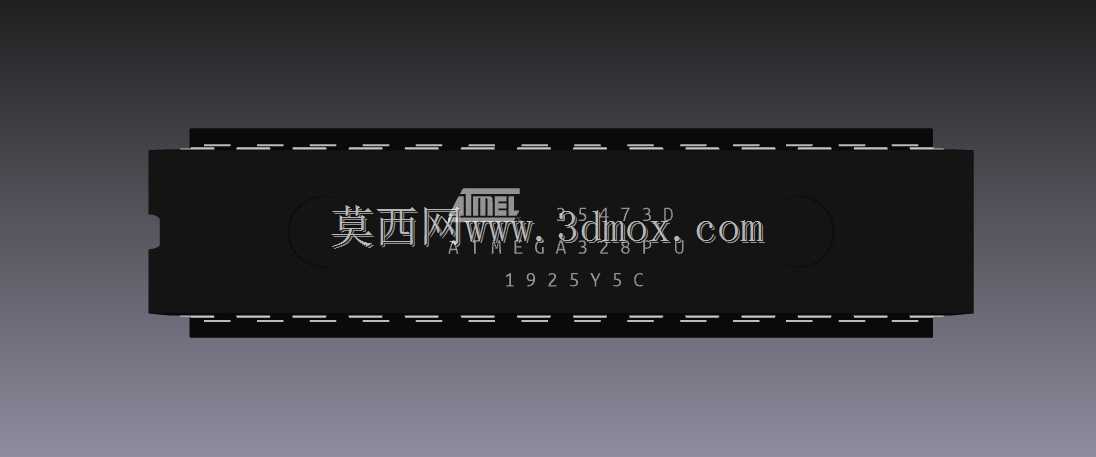

带安装底座的ATMEGA328P微控制器载板结构

　　在嵌入式开发、小型工控终端、开源硬件项目的硬件搭建环节，核心控制芯片的安装可靠性直接决定整套装置的运行稳定性，这款带底座的ATMEGA328P载板结构，正是针对芯片直焊易损坏、拆换不便的痛点完成的结构设计。从实际应用场景来看，这类载板常被用于教学实验平台、小型传感采集节点、简易自动化控制模块的硬件搭建中，既可以作为独立控制单元嵌入小型设备内部，也能配合面包板、扩展板完成原型验证工作，避免核心芯片在反复调试插拔过程中出现引脚弯折、焊盘脱落的问题。

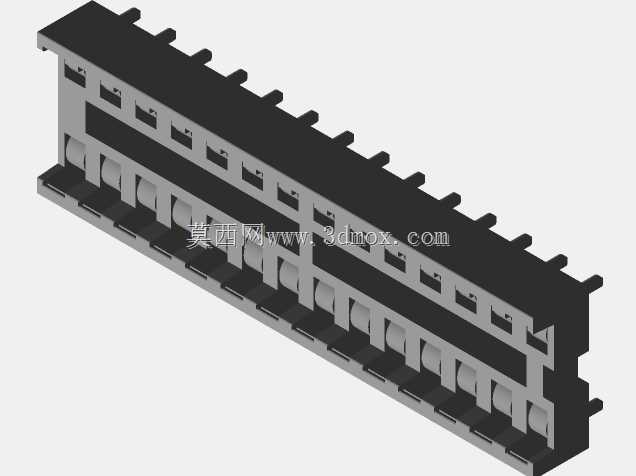

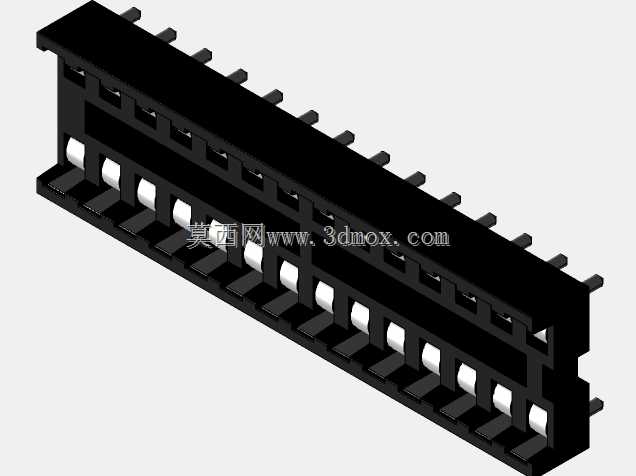

　　设计过程中优先考虑了芯片的安装定位精度，底座的引脚排布完全匹配ATMEGA328P的DIP封装引脚间距，每一个引脚插孔的位置公差控制在0.1mm以内，确保芯片插入时不会出现引脚错位，同时插孔内部做了弹性接触结构设计，既保证芯片插拔的顺畅度，又能在长期使用后维持稳定的电气接触性能，避免出现接触不良导致的信号中断。底座的安装边界做了统一规划，整体外形采用规整矩形结构，四个角预留了标准安装孔位，既可以通过螺丝直接固定在设备壳体的安装柱上，也能配合排针插装在通用PCB板上，适配不同的安装场景需求。

　　载板的外形尺寸经过多轮调试优化，整体厚度控制在适配常规电子仓内部空间的范围，不会占用过多的设备内部安装空间，底座边缘做了倒角处理，避免安装过程中划伤操作人员或周边线材。芯片安装区域周围预留了足够的布线空间，方便使用者根据自身需求外接电容、电阻等外围元器件，不需要额外对载板进行二次切割加工。从结构强度来看，底座选用具备一定绝缘性能与结构强度的工程材质，在常规工作温度范围内不会出现形变，能够牢牢固定芯片主体，即使设备在运输、使用过程中产生一定幅度的振动，也不会出现芯片松脱的情况。

　　在实际选型使用时，结构设计人员可以直接调用该模型完成整体设备的硬件布局排布，不需要重新绘制芯片与底座的三维结构，能够有效缩短硬件结构的设计周期，同时模型的安装孔位、引脚位置都与实物完全匹配，能够避免设计阶段出现的装配干涉问题，确保后续打样组装时的零件适配性。
