适配Arduino平台的ACS712电流检测模块

　　在嵌入式开发与小型电控系统搭建场景中，电流参数的实时采集是设备状态监控、负载异常判断、功耗分析环节的核心需求，这款适配Arduino开发平台的电流检测模块，正是针对小功率直流回路的采样需求完成的结构设计。模块核心采用ACS712线性电流传感器芯片，依托霍尔感应原理实现被测回路与控制端的电气隔离，相比传统分流电阻采样方案，无需共地处理即可完成电流信号转换，能有效避免强电侧干扰串入控制回路，适配低压小功率设备的电流采集场景，比如小型直流电机驱动回路的过流保护、DIY智能小车的功耗监测、桌面级3D打印机的加热回路电流检测、开源硬件项目的负载状态采集等场景都能直接适配。

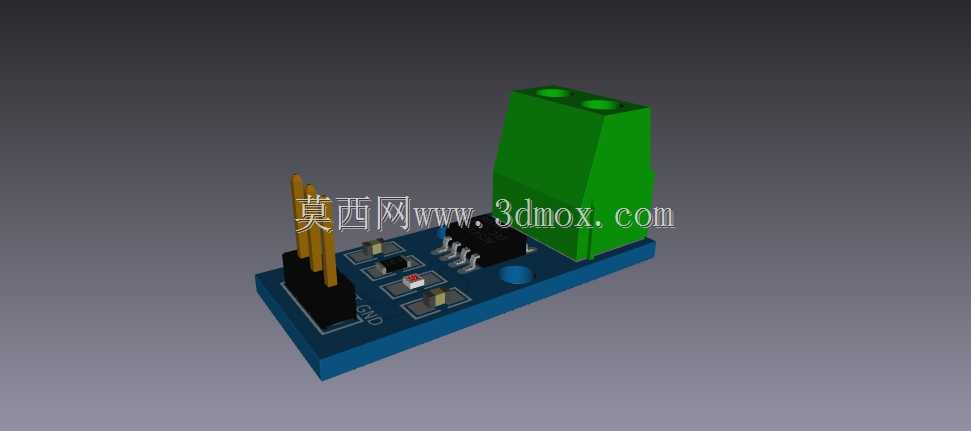

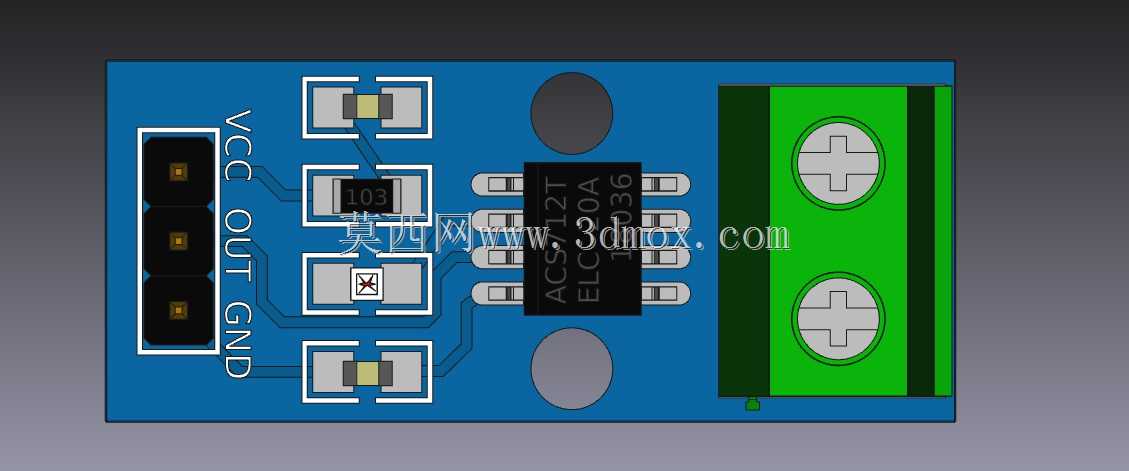

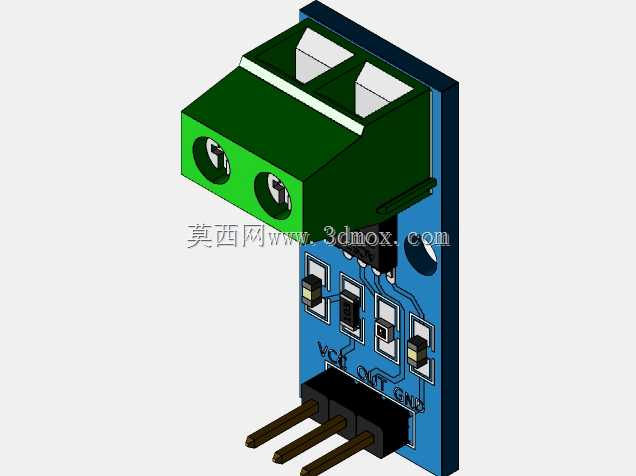

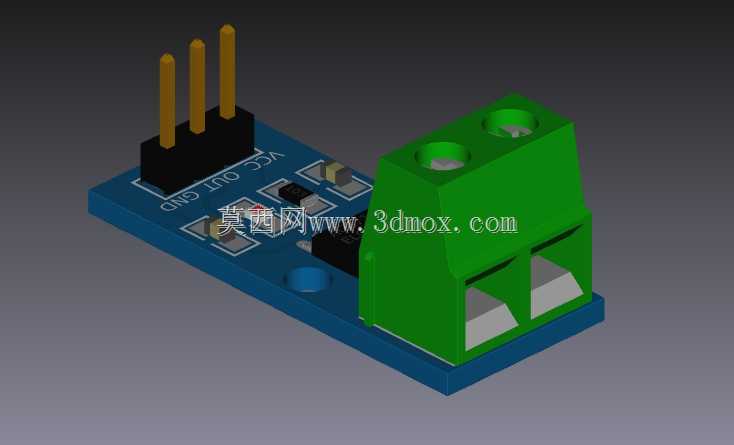

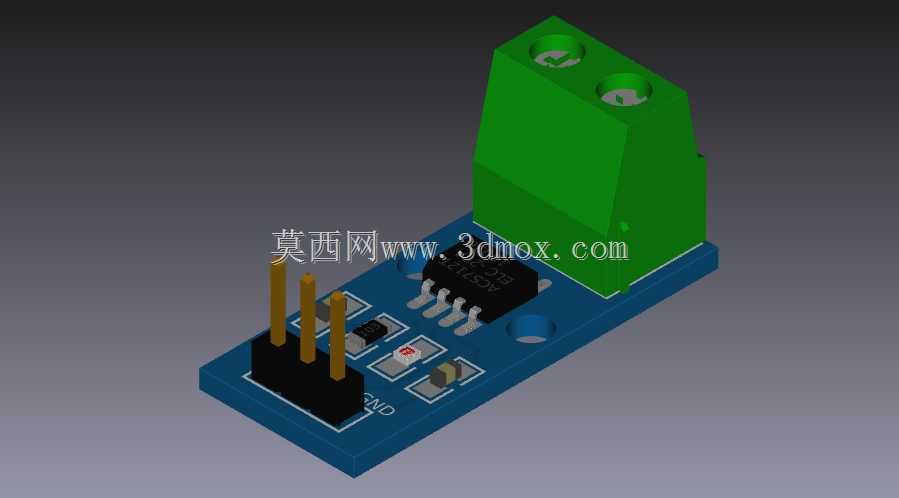

　　从结构设计层面看，模块采用标准2.54mm间距排针作为信号输出接口，可直接插接到Arduino控制板的模拟输入引脚，也能通过杜邦线完成跨板连接，排针旁预留清晰的丝印标识，标注电源、信号、接地引脚定义，避免接线错误。模块上端配置大电流接线端子，采用螺丝压接方式固定被测回路导线，无需焊接即可完成大电流侧的接线固定，端子的载流能力匹配ACS712芯片的量程范围，能保证导线接触可靠，避免大电流下的接触发热问题。PCB板采用蓝色阻焊工艺，板上除核心传感芯片外，集成了必要的滤波电容、电源指示元件，信号输出端预留滤波电容焊位，可根据实际采样精度需求自行焊接元件优化信号稳定性。

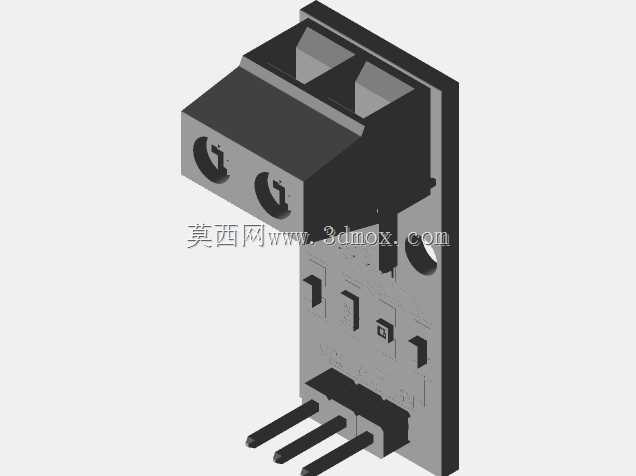

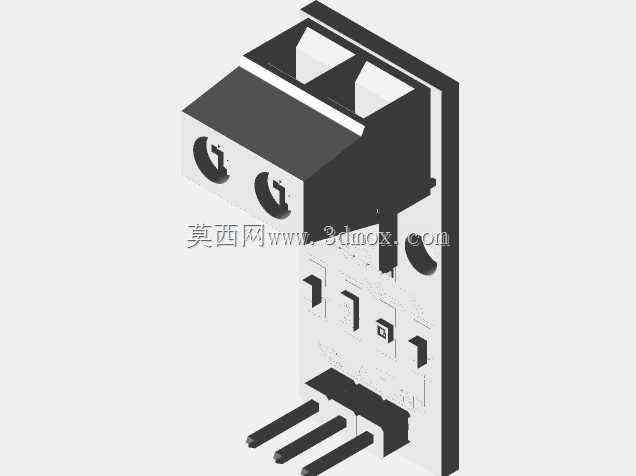

　　安装边界上，模块PCB采用规则矩形布局，板上预留两个对称的固定安装孔，可通过M3螺丝直接固定在设备壳体或安装支架上，安装孔位间距适配通用开源硬件的安装孔距标准，也可配合铜柱实现层叠安装，整体外形紧凑，接线端子突出板面的高度经过核算，不会与上层堆叠的扩展板产生结构干涉。设计过程中充分考虑了DIY开发与小批量设备集成的双重需求，所有元件布局避开安装孔与接线操作空间，螺丝固定时不会挤压板上元件，接线操作时螺丝刀的活动空间充足，不会误碰周边贴片元件造成短路。模块的信号输出为线性模拟电压，与被测电流值呈固定比例关系，控制端仅需通过ADC采样即可换算得到实际电流值，无需额外的信号调理电路，能大幅简化开发流程，缩短项目的硬件调试周期。
