FC-51红外避障传感模块结构设计

　　做自动化设备的结构设计时，红外传感模块的选型和安装适配是绕不开的环节，这款FC-51红外传感模块的三维结构，完整还原了实物的装配关系与安装边界，能直接嵌入各类设备的装配体中做干涉检查，省去了自行测绘建模的大量时间。从实际应用场景来看，这类模块常被用在小型AGV小车的前端避障、智能小车的路径检测、流水线工件到位检测、自动门的人体感应触发，甚至是安防设备的区域入侵检测场景中，不同场景下对安装角度、探测距离的要求不同，这个模型把板载的电位器结构完整还原，设计时可以直接模拟调节旋钮的操作空间，避免装机后电位器被周边结构遮挡无法调试。

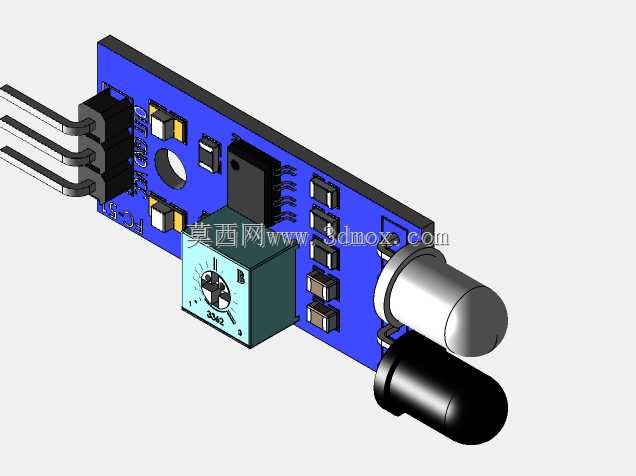

　　从功能特性来看，模块集成了红外发射管、接收管、信号处理芯片、灵敏度调节电位器以及电源指示灯、信号输出指示灯，PCB板采用蓝油工艺的标准板型，板上的元件布局完全贴合实物：发射与接收管并排布置在板端，保证探测光路无遮挡，电位器布置在板身中部，调试时不用拆卸模块就能直接用螺丝刀调节，排针接口布置在板的另一端，方便与主控板的杜邦线直连，不用额外做走线弯折。设计思路上，这款模块采用了通用化的板型设计，板上预留了两个固定安装孔，孔径适配M2的自攻螺丝或者铜柱安装，安装孔的中心距做了标准化处理，能兼容市面上绝大多数的传感器安装支架，不管是装在铝型材的槽位上，还是固定在3D打印的定制支架上，都能直接对位。

　　外形尺寸方面，模块整体板长32mm，板宽14mm，加上发射接收管的突出部分，总厚度在12mm左右，安装时需要注意在发射管前方预留至少10mm的无遮挡空间，避免结构件挡住红外光路造成检测误判，排针的引脚间距是标准2.54mm，建模时已经把引脚的长度和直径做了准确还原，做PCB母座的适配时可以直接参考这个尺寸做封装匹配，不用再反复核对实物参数。板上的电解电容、电阻、芯片的高度都做了1:1还原，在做堆叠安装或者紧凑空间布置时，能直接检查元件与周边结构的安全间隙，避免出现元件被压坏、焊接点被顶松的问题。很多工程师在做小型智能设备设计时，往往会忽略传感模块的实际外形，只留一个大概的安装空间，最后装机时才发现电位器被挡住、接口插不上，或者光路被遮挡，这个高精度的三维模型能在设计阶段就把这些问题排查掉，大幅缩短样机调试的周期。
