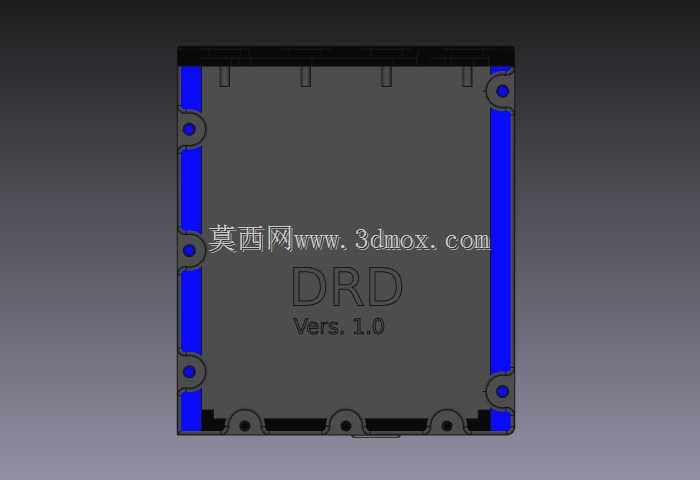

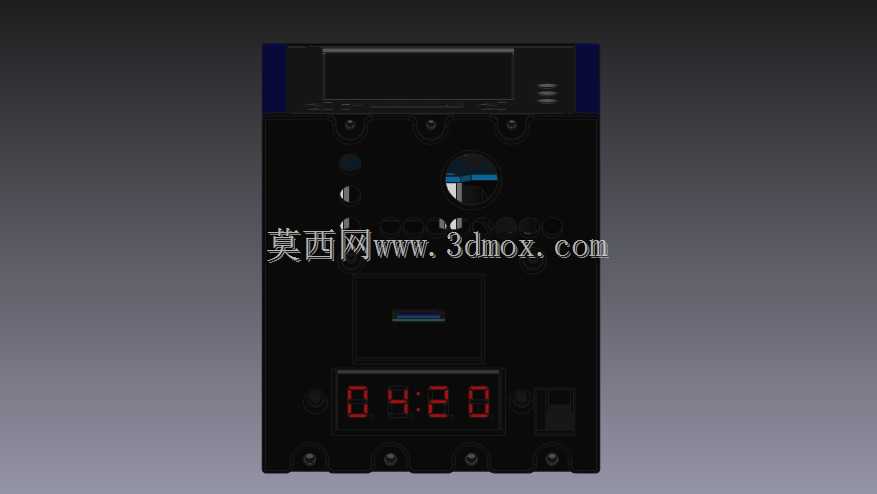

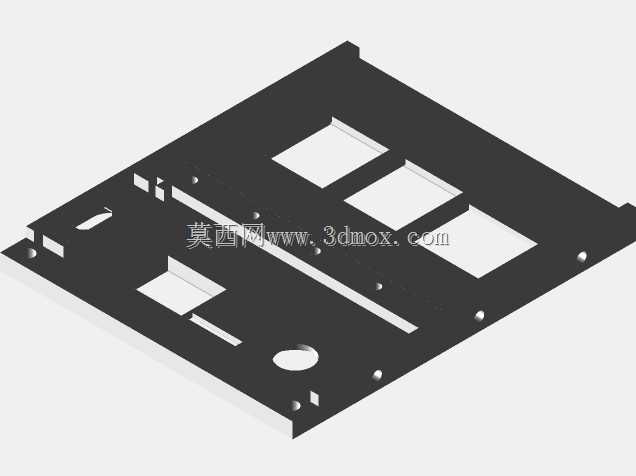

这款外壳的设计初衷是解决嵌入式开发场景下多板卡堆叠的布线杂乱、接口外露易损、模块固定不稳的痛点,面向个人创客开发、小型嵌入式原型验证、桌面级物联网节点搭建这类实际使用场景,把树莓派、带触摸屏的ESP8266模块、Arduino UNO控制板整合到同一个封闭腔体内部,同时预留出编码器项目所需的扩展空间,避免多模块零散摆放带来的接线拉扯、积灰短路、误触引脚等工程常见问题。从结构设计逻辑来看,外壳采用分体式卡扣加底部定位柱的组合固定方式,不需要额外螺丝就能完成上下盖的装配,对应每一块内置板卡的安装位都设置了0.2mm高度的限位凸台,刚好卡住PCB板的边缘,既不会因为公差过紧导致板卡压损,也不会因为间隙过大出现板卡晃动移位的情况。

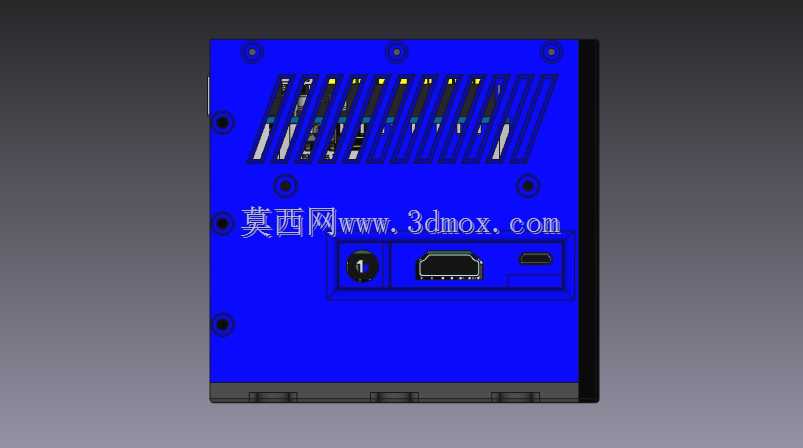

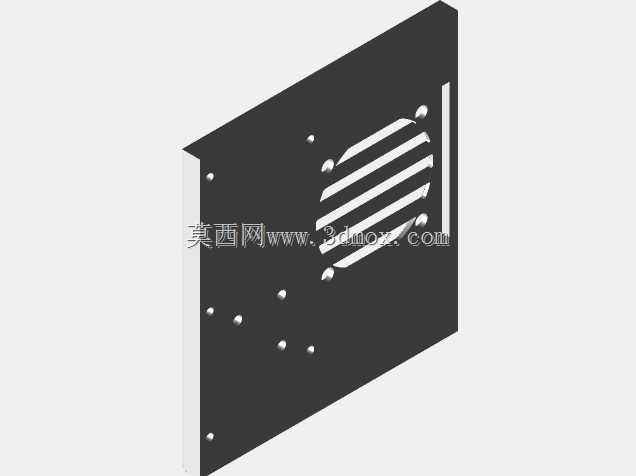

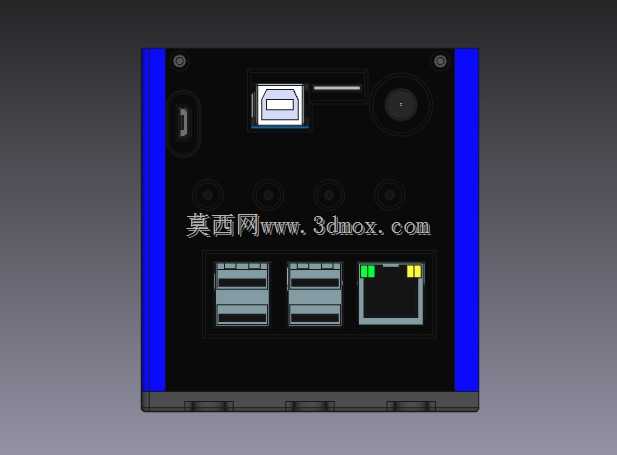

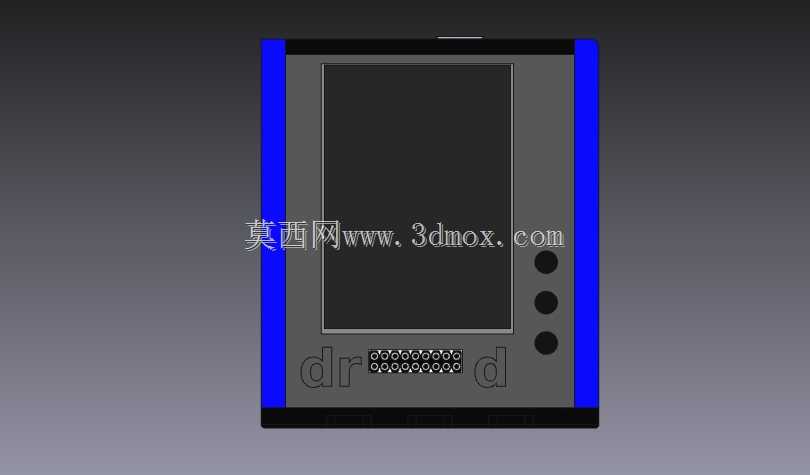

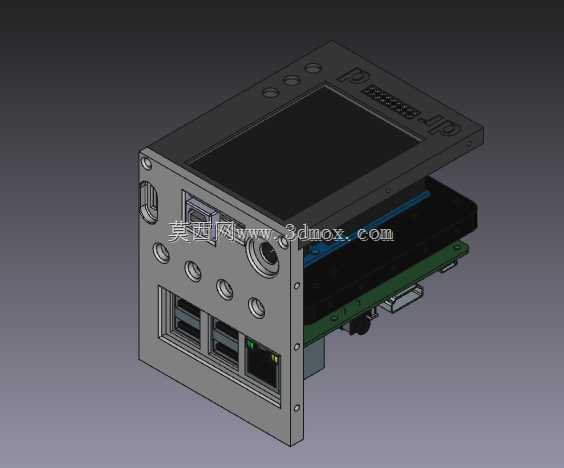

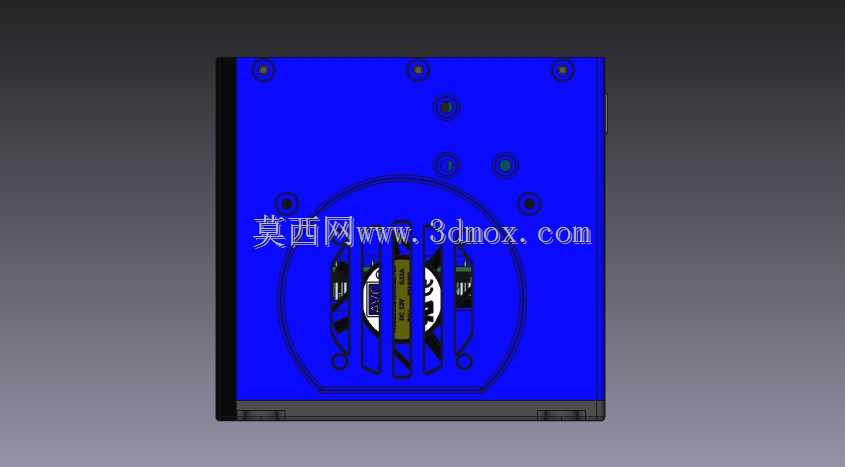

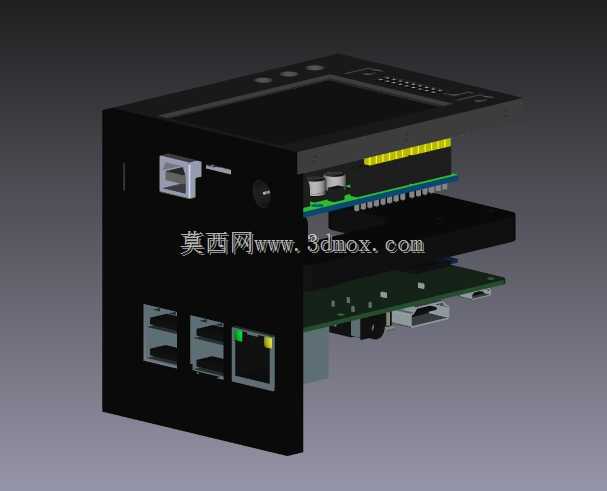

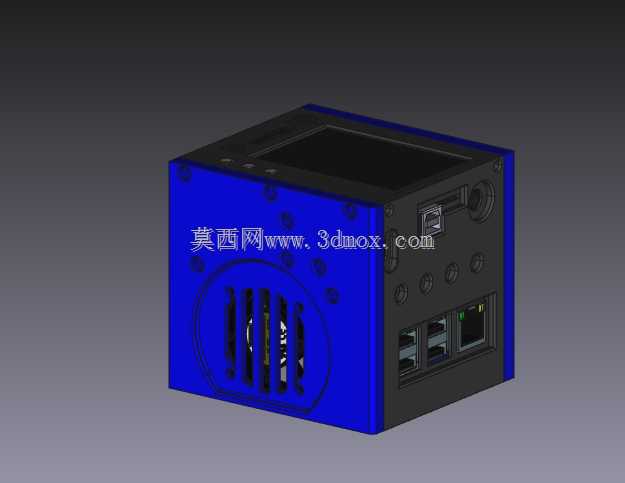

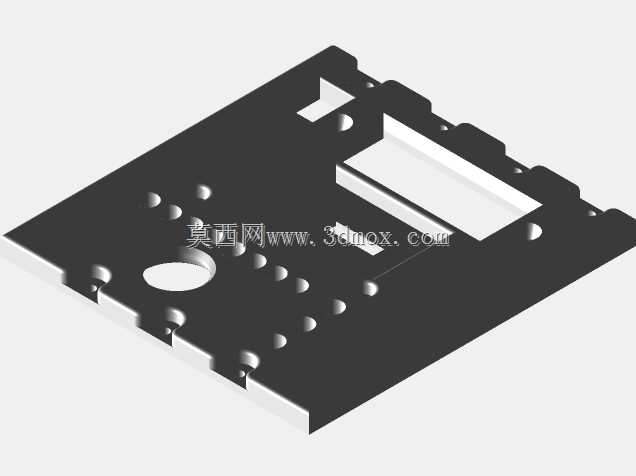

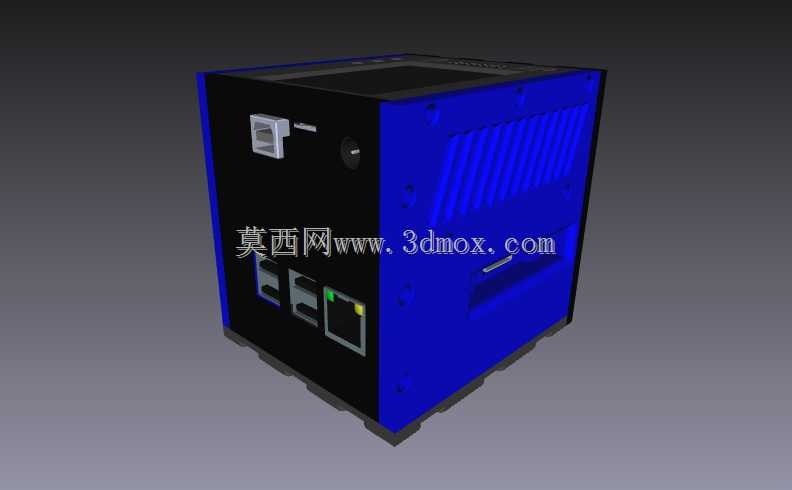

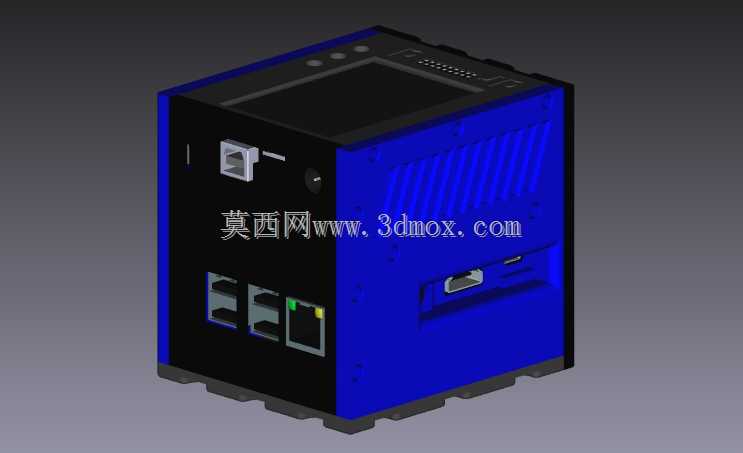

接口开孔的位置完全匹配各板卡的原生接口布局:侧面预留的以太网口、USB口开孔公差控制在0.3mm,刚好能让标准水晶头、USB公头顺畅插拔,不会出现接口对位偏移插不进去的问题;对应ESP8266触摸屏的位置做了下沉式台阶设计,屏幕表面和外壳顶面保持齐平,既不会突出外壳容易被刮花,也不会凹陷过深影响触控操作的手感。外壳侧面的散热格栅采用斜向45度的开槽设计,开槽宽度1.5mm,既满足自然对流散热的需求,能把板卡长时间运行产生的热量及时排出腔体,避免内部积温过高导致板卡降频或者死机,又能阻挡较大的杂物掉落到腔体内部碰到电路板引脚造成短路。底部预留了通用的安装孔位,孔距兼容标准的桌面设备安装支架,既可以直接平放在工作台面上使用,
也可以通过支架固定在垂直的安装面板上,适配不同的项目部署需求。考虑到3D打印的工艺特性,所有的边角都做了R2的圆角过渡,没有尖锐的直角结构,既避免打印过程中出现翘边变形,也能防止使用过程中边角划伤操作人员。外壳内部还预留了走线槽的空间,编码器的接线、板卡之间的杜邦线都可以顺着走线槽排布,不会出现线缆挤压板卡、挡住散热风道的问题,腔体内部的剩余空间还可以容纳小型的降压模块、接线端子这类扩展配件,满足不同定制化项目的改装需求。
