带支架线缆卷盘结构三维设计

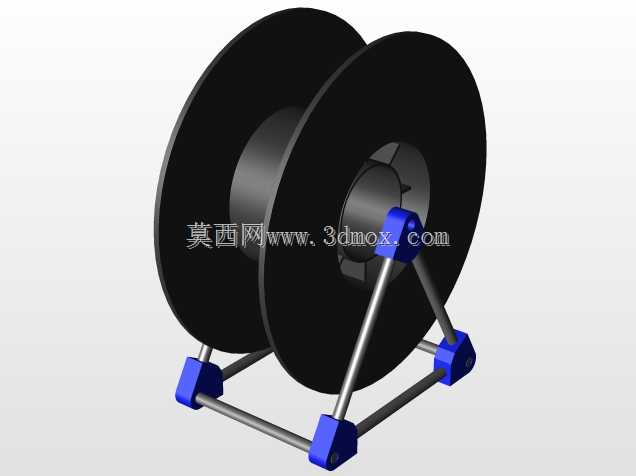

　　这款带三角支撑支架的线缆卷盘结构，在工业现场、3D打印耗材收纳、临时布线作业场景中都有很高的适配性，核心作用是规整收纳长距离柔性线材，避免线材拖拽磨损、打结缠绕，同时在放线过程中提供稳定的转动支撑，降低线材拉扯阻力。从结构设计逻辑来看，卷盘主体采用双侧挡边加中心卷筒的经典构型，双侧挡边直径大于卷筒外径，能够对缠绕在卷筒上的线材形成侧向约束，防止线材在收放过程中从侧边滑脱，挡边边缘做了小圆弧过渡处理，避免锋利边缘割伤线材外护套。中心卷筒的内径尺寸匹配常规线材的弯曲半径要求，不会让线材缠绕时出现过小弯折导致内部线芯损伤，卷筒内部做了辐条式减重结构，在保证整体结构强度的前提下降低整体自重，减少转动时的惯性负载。

　　底部的三角支撑支架采用杆式拼接结构，三个支脚通过蓝色的连接块组合成稳定的三角支撑构型，支架顶部的两个连接块作为卷盘的转动支撑座，预留了与卷盘中心转轴配合的安装孔位，安装时卷盘可绕支撑轴顺畅转动，支脚的展开尺寸经过校核，支撑跨度足够保证卷盘在满线状态下不会出现侧翻，同时支脚采用空心圆管材质，兼顾结构强度与轻量化特性，方便现场搬运移位。在实际应用中，这类卷盘既可以用于3D打印设备的耗材收纳，将打印耗材卷架设在支架上，避免耗材缠绕打结影响送料顺畅度，也可以适配工业现场的临时电源线、信号线收纳，作业时直接拉动线材端头即可顺畅放线，收纳时转动卷盘即可快速将线材规整缠绕，相比无支架的裸卷盘，使用时不需要额外搭建支撑结构，

　　能够直接放置在地面或工作台面使用。设计过程中对卷盘与支架的安装边界做了明确约束，卷盘转动时的最大回转半径与支架支脚的内侧预留了足够安全间隙，不会出现卷盘转动时剐蹭支脚的问题，连接块与圆管支脚采用插接配合结构，不需要额外紧固件即可完成组装，拆解后可扁平收纳，减少仓储运输时的占用空间。卷盘的中心轴孔采用通用尺寸设计，可适配不同直径的支撑轴，也可根据使用需求加装阻尼结构，控制放线时的转动阻力，避免线材过度松脱。
