90度弯角带法兰安装接口金属管路

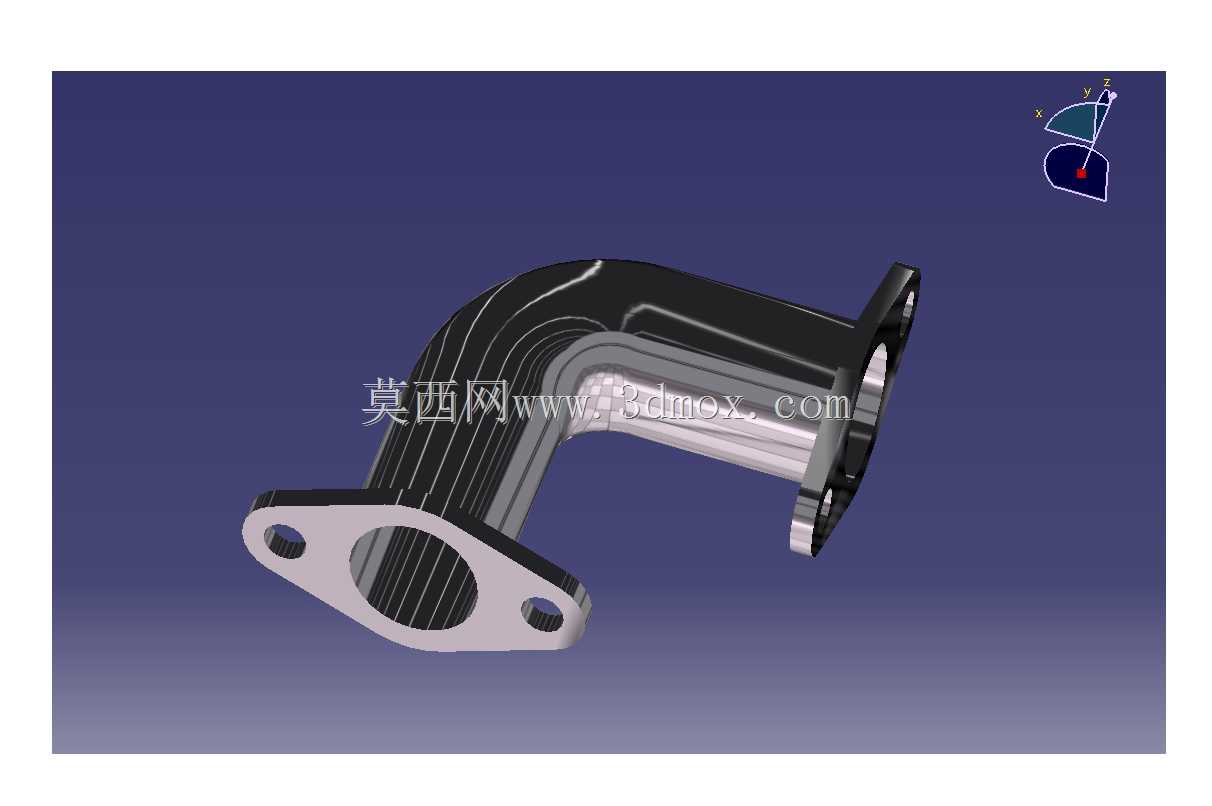

　　这类90度弯角带法兰安装结构的金属管路，在流体输送系统里承担着转向导流的核心作用，常见于小型内燃机进气通路、液压系统支路连接、低压气动管线布局等场景，能够在有限的设备安装空间内完成管路走向的直角转向，避免直管段硬弯折带来的流阻骤升、应力集中开裂等问题。从结构设计来看，两端的法兰安装面做了平面度公差控制，两个安装孔位的中心距严格匹配对接端的安装基准，装配时只需在法兰结合面加装密封垫片，穿入固定螺栓即可完成可靠连接，不需要额外做管路焊接或者套丝加工，大幅降低现场装配的工序复杂度，也方便后期运维时的拆装更换。管路的弯曲段采用了大曲率半径的流道设计，内壁做了顺滑过渡处理，没有直角折角或者台阶突变，流体经过转向位置时不会产生明显的涡流区，

　　能够有效降低管路输送过程中的压力损失，也能减少带杂质流体长期冲刷造成的局部磨损。管身主体采用等径通腔设计，整体壁厚保持均匀，既能够满足常规低压工况下的结构强度要求，避免管路承压时出现变形渗漏，也不会因为局部壁厚过大造成不必要的材料浪费，控制整体零件重量。安装边界上，法兰盘的外轮廓尺寸小于弯曲段的最大回转半径，在设备内部布局时，只需要预留出弯管转向后的空间余量，不需要额外给法兰结构预留避让位置，两端法兰的安装面处于垂直排布状态，对接两个垂直方向的管路接口时，不需要额外调整管路角度，直接对位锁紧即可完成装配。这类管路在设计建模时，优先保证流道的顺滑性，弯曲段的曲率取值通常为管径的1.5到2倍，平衡转向空间占用和流阻控制的需求，法兰面的安装孔位会做同轴度公差约束，避免装配时出现螺栓无法穿入、密封面贴合不严的问题，管身和法兰的连接位置做了圆弧过渡处理，减少焊接或者一体成型时的应力集中点，提升零件长期使用的结构可靠性。
