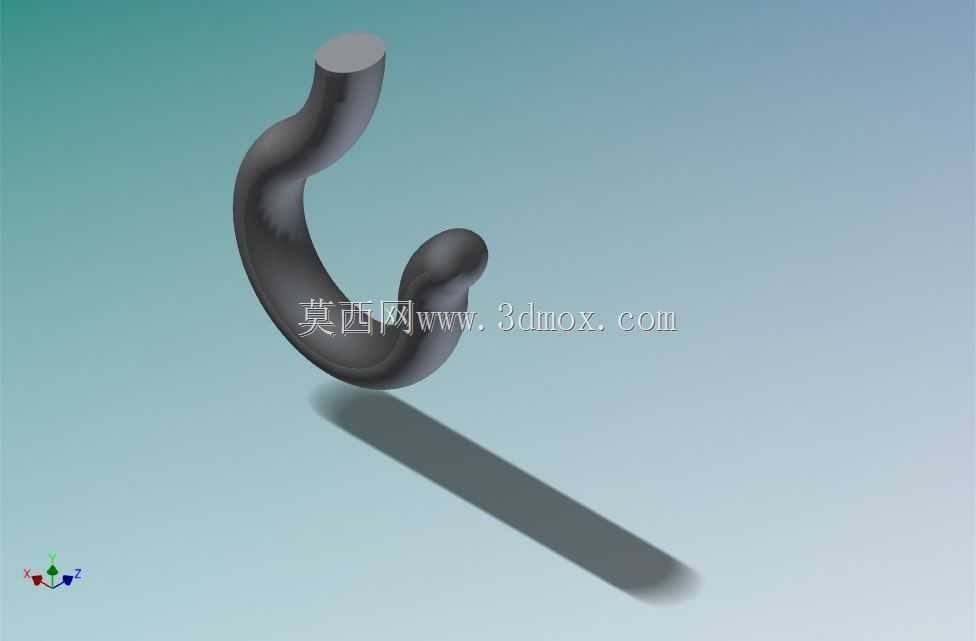

工业用弯型起重吊钩三维结构设计

　　在车间物料转运、重型设备装配、港口货物装卸这类需要垂直起吊重物的场景里，吊钩是连接起重设备与被吊载荷的核心受力部件，其结构合理性直接决定吊装作业的安全冗余度。这款弯型吊钩的设计首先从受力路径出发，整体采用流畅的大曲率弯弧结构，避免直角转折带来的应力集中问题，钩身截面从上端连接端到钩尖位置做渐变过渡，上端连接段为等直径圆柱结构，可直接适配标准规格的吊钩横梁、滑轮组连接孔，安装时无需额外加工转接衬套，能直接匹配多数中小吨位起重设备的吊具安装接口。设计过程中优先考虑载荷传递的平顺性，钩身的弯曲半径经过受力校核，当额定载荷垂直作用于钩身内侧时，应力会沿着弯弧的切线方向均匀分散到整个钩身截面，不会在局部位置出现应力峰值，

　　钩尖位置做了圆润的收头处理，既避免吊装时尖锐边缘刮伤被吊物的捆绑吊带或吊环，也能防止钩尖因应力集中在受冲击载荷时出现崩裂。从安装边界来看，上端圆柱连接段的长度预留了足够的锁紧螺母安装空间，搭配防脱卡板安装位时不会与滑轮组的侧板产生运动干涉，钩身的开口尺寸经过匹配设计，既能顺利穿入常规规格的卸扣、吊环，也不会因开口过大导致吊索具在起吊过程中意外滑脱。实际使用中，这类吊钩可适配手动葫芦、电动葫芦、小型起重机等多种起重设备，既可以用于工厂内部的模具转运、机床上下件吊装，也能在仓储场景中完成重型货箱的装卸作业，设计时还考虑了日常磨损的余量，钩身内侧与吊索具接触的区域预留了磨损厚度，在长期使用出现正常磨损后，仍能保持足够的承重强度，

　　不会因轻微磨损就直接达到报废阈值。钩身的曲面过渡全部采用连续相切的曲面构建，在三维建模过程中全程保证曲面曲率连续，既方便后续铸造或锻造工艺的模具制作，也能避免热处理时因截面突变产生的淬火裂纹，整体结构没有多余的冗余设计，在满足承重要求的前提下尽可能控制自身重量，降低起重设备的无效载荷占比。
