传感器用金属屏蔽安装盒结构设计

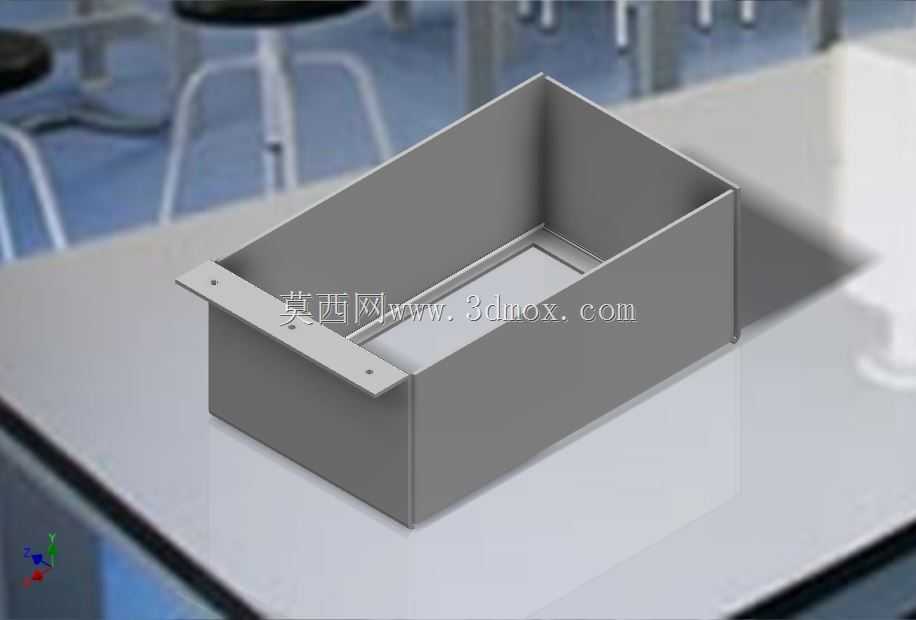

　　这款金属屏蔽壳体主要面向工业现场传感器的安装防护与电磁屏蔽需求，在自动化产线、精密检测工位、强电磁干扰的工业环境中，外露的传感元件很容易受到周边伺服电机、变频设备、高压线缆的电磁辐射干扰，导致检测数据跳变、信号传输失真，甚至出现误触发的情况，这类屏蔽盒就是为解决这类现场问题设计的结构件。从结构设计逻辑来看，整体采用无外露缝隙的折弯钣金成型思路，盒体为一体式五面围合结构，仅保留上方开口用于内置传感元件的装配与接线，侧壁与底板的折弯接缝处采用连续满焊工艺处理，既保证结构的整体刚性，也能避免电磁信号从接缝处泄漏或侵入，相比拼接式壳体，整体式折弯的结构在批量生产时的尺寸一致性更好，焊接变形量更容易通过工装夹具控制。

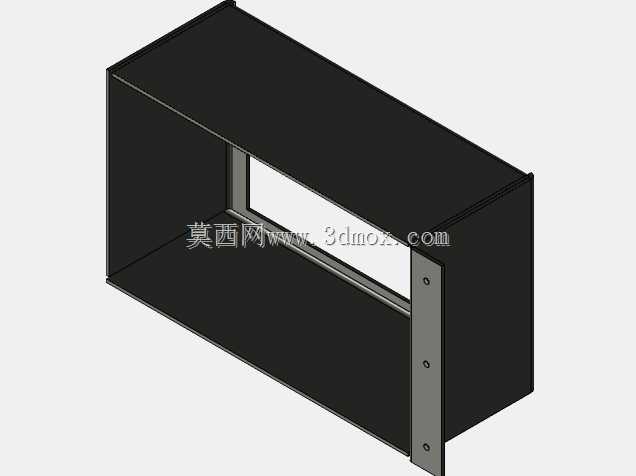

　　安装结构设计在盒体的单侧延伸出带两个安装孔的固定耳片，耳片与盒体为同一块板材折弯成型，没有额外的焊接拼接点，避免长期受振动后耳片脱落的风险，两个安装孔的孔位间距按照工业通用安装标准预留，既可以通过螺栓直接固定在设备机架的安装平面上，也能配合L型安装支架调整安装高度与朝向，适配不同检测方向的传感器安装需求。盒体的内部净空尺寸按照常用的方形光电、接近、霍尔类传感器的外形尺寸预留，内壁与内置元件之间预留了2-3mm的间隙，既可以粘贴绝缘缓冲泡棉避免元件与金属壳体硬接触磨损，也能预留出屏蔽层接地导线的走线空间，盒体的侧壁高度经过核算，当传感器装入后，元件的检测端面刚好与盒体开口端面齐平，不会因为盒壁遮挡影响检测范围，

　　同时也能最大程度遮挡周边杂散电磁信号对元件侧面、背面的干扰。在实际使用场景中，这类屏蔽盒不仅承担电磁屏蔽的作用，同时也具备基础的物理防护能力，金属板材的厚度选用常规工业钣金厚度，能够抵御现场的轻微磕碰、粉尘飘落，以及少量切削液飞溅的侵蚀，相比塑料材质的传感器外壳，金属壳体的抗老化能力更强，在有一定温度波动的工业现场不会出现材质脆化、变形的问题。设计时也考虑了接线的便利性，盒体的其中一个侧壁预留了敲落孔位，现场装配时可以根据走线方向敲开对应位置的孔位，安装电缆防水接头，既可以固定引出的信号线缆，避免线缆被拉扯时扯断内部接线，也能保证壳体的屏蔽连续性，不会因为走线缺口降低屏蔽效能。从安装边界来看，

　　固定耳片的安装孔位距离盒体侧壁有足够的避让空间，使用常规套筒扳手就能完成螺栓的紧固操作，不需要特殊的安装工具，盒体安装完成后，整体突出安装平面的尺寸经过控制，不会占用过多的设备周边空间，在密集排布传感器的检测工位上，相邻的屏蔽盒之间不会出现安装干涉，也能减少相邻传感器之间的信号串扰。另外在结构细节上，盒体所有的折弯边都做了压毛刺处理，开口边缘做了小尺寸的内卷边，既可以避免装配时划伤操作人员的手部，也能提升盒体开口处的结构刚性，减少长期使用后开口处的变形量，保证盒盖（如果配套上盖使用）或者内置元件的装配尺寸精度。对于需要做接地处理的应用场景，盒体内壁预留了接地螺钉的安装凸点，不需要现场额外焊接接地柱，直接用螺钉就能将屏蔽层的接地导线可靠压接在盒体上，保证屏蔽效能的可靠实现。
