带缺口定位结构的浅盆形金属冲压件

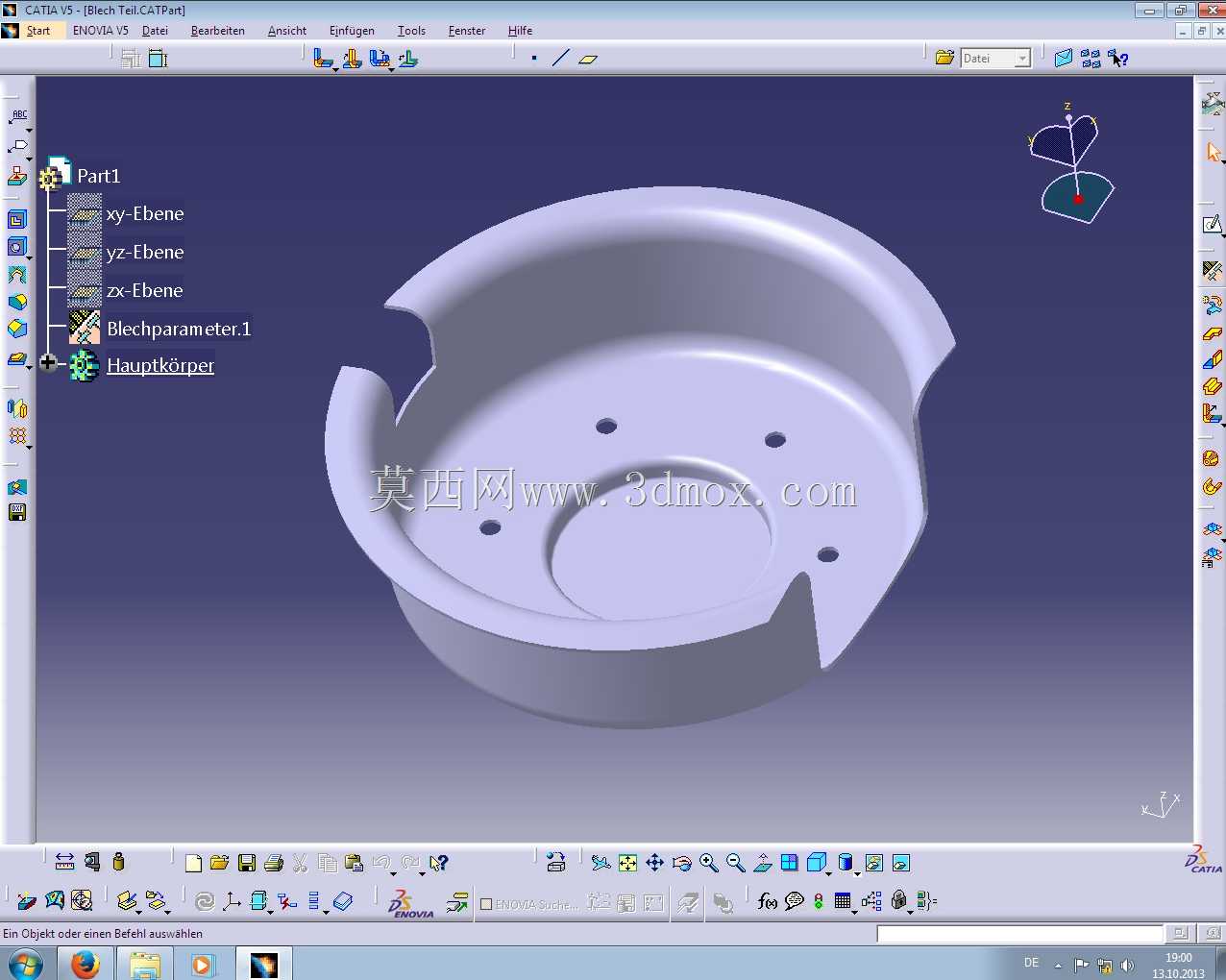

　　该构件属于钣金冲压成型的承载定位类零件，日常多配套在小型机电设备的端部防护、旋转部件限位场景中，比如小型电机端盖内侧的导线避让支撑、农用小型机具的旋转轴端部挡屑结构，也可作为轻工设备里料盘的底部承托构件使用。从结构设计逻辑来看，整体采用浅拉深的盆形轮廓，侧壁高度控制在适配常规安装间隙的范围，既能够形成足够的围合空间避让内部凸起的轴类、接线端子类部件，又不会因为深度过大造成冲压成型时的侧壁起皱、拉裂缺陷，成型工艺上采用单工序落料后一次拉深，再做侧边缺口冲切与平面孔位冲压，工序排布紧凑，适合批量冲压生产，材料选用常规冷轧钢板即可满足常规场景的强度需求，若有防腐需求可后续做镀锌或喷塑处理。底部平面均匀分布四个安装孔，

　　孔位的位置度公差控制在0.1mm范围内，能够和配套的支座螺柱精准对位，安装时不需要额外做孔位修配，四个孔的排布采用对称式设计，既可以适配十字形的安装支架，也能兼容方形安装法兰的固定需求，通用性较强。侧壁开设的三处不规则缺口，并非随意设计的减重结构，其中两处对称的小缺口用于避让设备内部伸出的卡扣或接线端子，避免装配时出现结构干涉，另一处尺寸稍大的缺口则是为旋转部件的拨杆预留运动行程空间，保证部件转动时不会和盆形侧壁发生剐蹭，缺口的边缘都做了小尺寸的圆角过渡，避免冲压后产生的锐边划伤装配人员，也能减少应力集中导致的缺口处开裂问题。从安装边界来看，该构件的最大外圆直径适配常规100mm规格的安装座，安装后突出安装面的高度不超过30mm，

　　不会占用过多的设备内部空间，侧壁的厚度采用1.2mm的常规钣金厚度，既能够承受日常使用中的轻微磕碰，也不会因为厚度过大增加不必要的材料成本。在实际建模过程中，需要重点关注拉深工序的拔模角度设置，侧壁预留1.5度的拔模斜度，方便冲压后的脱模操作，底部和侧壁的过渡圆角设置为R2，既符合钣金冲压的工艺要求，也能减少应力集中，提升构件的抗变形能力，孔位和缺口的位置都和安装基准面做了关联约束，修改参数时能够同步更新，方便后续根据不同的配套设备调整尺寸参数。
