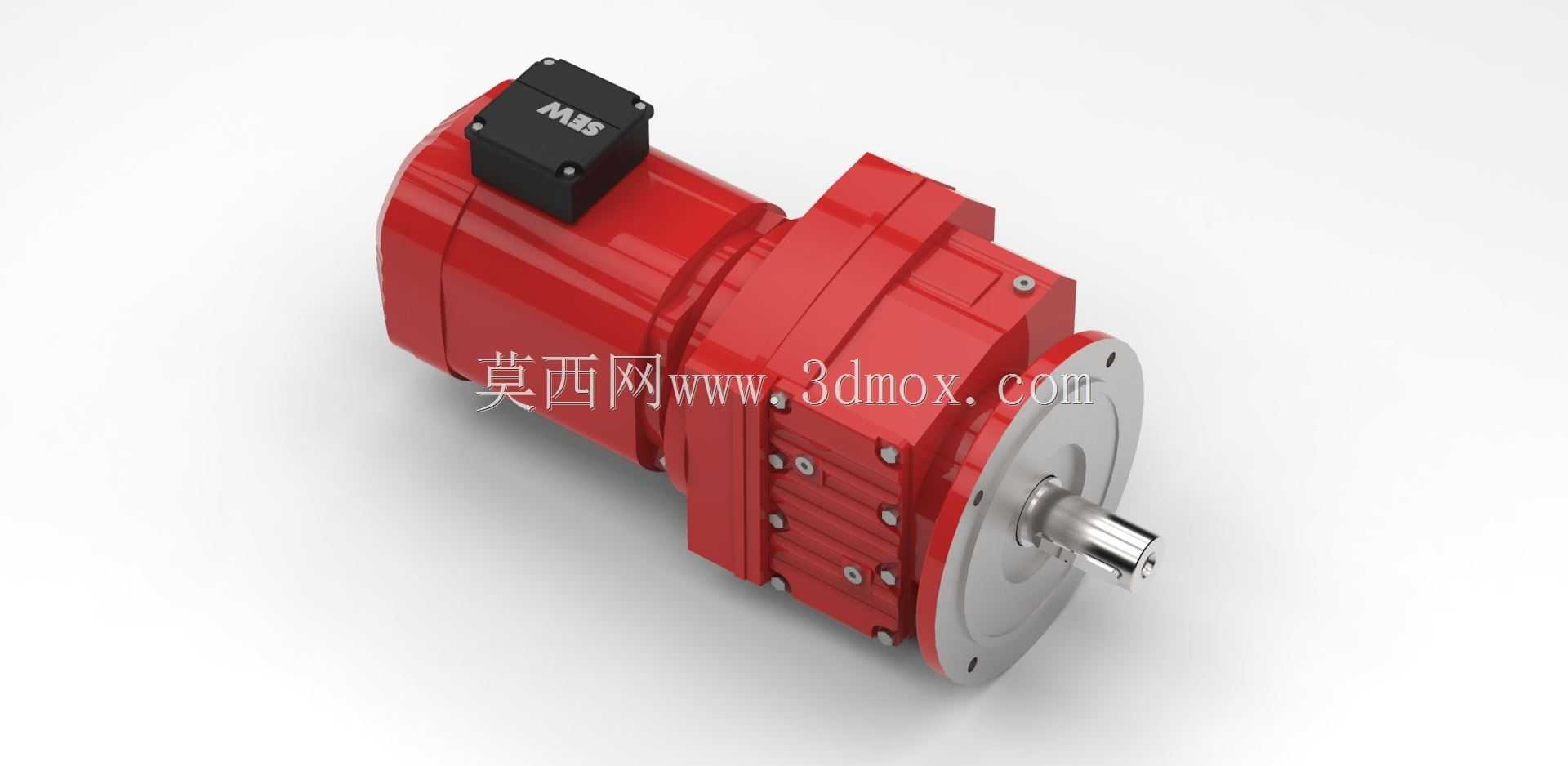

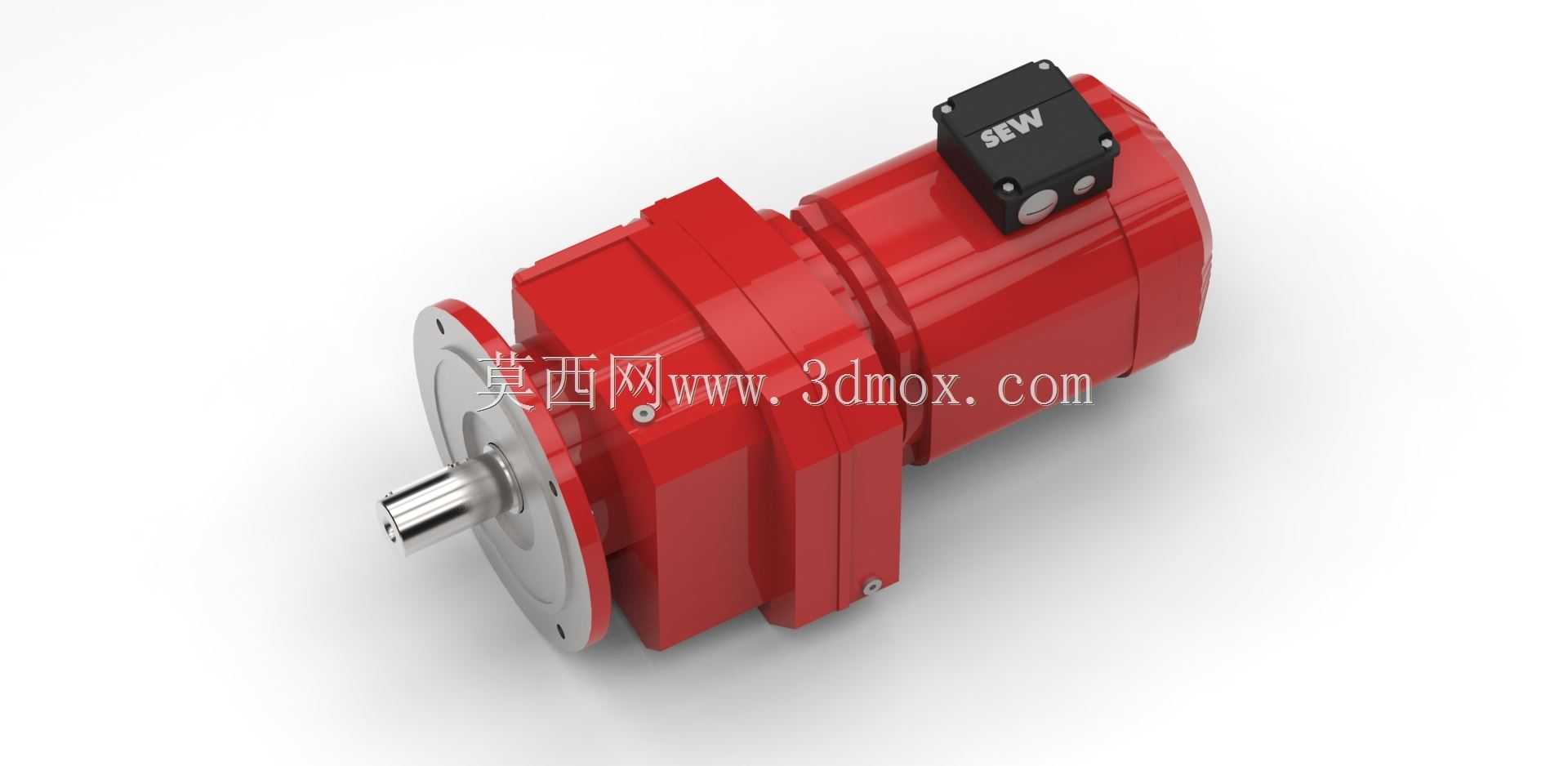

SEW RF87斜齿轮减速传动装置

　　这款RF系列斜齿轮减速传动单元，在各类工业生产线的动力匹配场景中应用极广，从轻工包装线的输送带驱动，到重型输送辊道的动力输入，再到搅拌设备、自动化仓储的升降机构，都能见到同结构产品的身影。做结构设计时最先要明确的是安装边界，该款采用B5法兰式安装结构，输出端带定位止口与安装孔组，对接设备端法兰时可直接嵌入止口完成同轴定位，无需额外做同轴度校准工装，能大幅缩短现场装配的调试周期。输入端的电机接线盒采用侧置式布局，接线口预留了标准防水格兰头安装位，不管是车间常规布线还是户外工况的防护布线，都能灵活调整走线方向，避免线缆过度弯折导致的绝缘层破损问题。从传动结构设计来看，该单元采用斜齿轮硬齿面啮合结构，齿轮副经过渗碳淬火处理，

　　齿面接触强度高，长期满负载运行下的齿面磨损量远低于软齿面结构，能保证传动精度的长期稳定性。输出轴采用实心轴带键槽结构，可通过平键直接连接负载端的联轴器、链轮或者带轮，轴伸端的密封采用双唇口骨架油封，能有效阻挡车间内的粉尘、切削液渗入箱体内部，同时避免齿轮润滑油的渗漏。箱体采用一体化铸铁铸造结构，外部的加强筋布局并非随意设置，而是沿着齿轮啮合的受力方向分布，既能提升箱体的整体刚性，避免重载下箱体变形导致齿轮啮合错位，又能增加散热面积，帮助齿轮啮合产生的热量快速散出。在做设备选型匹配时，需要注意输出轴的径向承载能力，该结构的输出端轴承采用圆锥滚子轴承配对安装，可承受较大的径向载荷与一定的轴向载荷，适配带轮、

　　链轮这类会产生径向力的负载连接，无需额外增加外置支撑轴承座。建模过程中需要重点关注安装法兰的止口尺寸公差、输出轴的键槽对称度、电机与减速箱的对接同轴度这些关键配合尺寸，这些参数直接决定了后续装配是否会出现干涉、运行是否会出现异常振动。另外箱体上的油位观察孔、注油孔、放油孔的位置也做了优化，不管是卧式安装还是特定角度的安装，都能方便日常运维时的油位检查与润滑油更换，不需要额外拆解部件就能完成常规维护操作。
